99-9134-52-12

产品分类: 圆形连接器
厂牌: FRANZ BINDER
产品描述: Binder 微型圆形连接器插头, 720系列, 12芯, 电缆安装, 焊接, IP67
供应商型号: 2544888
供应商: element14
标准整包数: 1
FRANZ BINDER 圆形连接器 99-9134-52-12

99-9134-52-12概述

    Miniature Connectors: Product Overview and Technical Details

    1. 产品简介

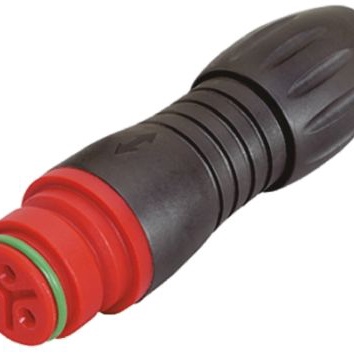

    Miniature connectors 是一种设计紧凑且耐用的电缆连接器,主要用于需要高可靠性和小体积的应用场合。这些连接器属于女式电缆连接器系列,颜色为红色。它们特别适用于工业自动化、医疗设备、通信系统及任何需要在严苛环境下保持稳定连接的场合。

    2. 技术参数


    Miniature connectors 的主要技术规格如下:
    | 参数 | 值 |

    | 连接器类型 | 女式电缆连接器 |
    | 锁定系统 | 卡扣锁定 |
    | 端接方式 | 焊接 |
    | 导线规格(毫米) | 0.25 mm² |
    | 导线规格(AWG) | 24 AWG |
    | 最大电缆出口直径 | 6 - 8 mm |
    | 工作温度范围 | -25°C 至 +85°C |
    | 额定电压 | 60 V |
    | 额定冲击电压 | 800 V |
    | 污染等级 | 2 |
    | 超压类别 | II |
    | 材料组 | II |
    | 额定电流(40°C) | 2 A |
    | 体积电阻 | ≤ 3 mΩ |
    | 电磁兼容性 | 无屏蔽 |
    | 防护等级 | IP 67 |
    | 机械操作次数 | >500 次插拔循环 |
    | 接触材料 | CuSn(青铜) |
    | 接触电镀 | Au(金) |
    | 接触体材料 | PA(UL 94 V-0) |
    | 外壳材料 | PA(UL 94 V-0) |

    3. 产品特点和优势


    - 小型化设计:尽管尺寸小巧,但提供高可靠性连接,适合空间有限的应用场合。
    - 高性能材料:采用CuSn(青铜)作为接触材料,Au(金)电镀,PA(UL 94 V-0)外壳材料,保证长期稳定性和抗腐蚀性。
    - 广泛的适用性:具备IP 67防护等级,可在多种恶劣环境中可靠工作。
    - 高耐久性:经过 >500 次插拔循环测试,确保长期使用寿命。

    4. 应用案例和使用建议


    Miniature connectors 广泛应用于各种工业自动化设备中,如传感器连接、设备控制单元、电源管理系统等。此外,在医疗设备中也有广泛应用,例如医疗器械中的信号传输。
    使用建议:
    - 在安装过程中,确保导线直径符合规格要求(0.25 mm²),并正确焊接以保证良好的电气连接。
    - 在高湿度或盐雾环境中使用时,定期检查连接器的防护状态,以防止水分和腐蚀影响。

    5. 兼容性和支持


    该系列产品具有广泛的兼容性,可与其他标准的Miniature connectors 和设备匹配。制造商提供详尽的技术支持和维护服务,以确保客户能够顺利使用和维护这些产品。

    6. 常见问题与解决方案


    - 问题:连接器无法牢固固定
    - 解决方法:检查是否有灰尘或杂质进入卡扣锁定系统,清洁后重新锁定。

    - 问题:连接器温度异常升高
    - 解决方法:确认电线规格正确,确保良好的散热环境,避免过载使用。

    7. 总结和推荐


    Miniature connectors 展现出了其在严苛环境下的稳定性和可靠性,尤其适用于需要高密度、小型化连接的应用场合。总体来看,这款产品具备出色的性价比,是一款值得推荐的产品。无论是工业自动化还是医疗设备领域,Miniature connectors 都能展现出卓越的性能和稳定性。

99-9134-52-12参数

参数
端接 焊盘
额定电流 2A
外壳材料 Polymer
针脚数 -
触头镀层 - 配接 -
类型 -
颜色 -
安装方式 导线安装

99-9134-52-12厂商介绍

Franz Binder公司是一家专注于生产和销售各类工业用刷和刷辊的德国制造商。公司的产品广泛应用于金属加工、木材加工、玻璃加工、印刷、塑料加工、食品加工等多个行业。

主营产品分类包括:
1. 工业刷:用于清洁、抛光、去毛刺等。
2. 刷辊:用于表面处理、抛光、清洁等。
3. 特殊刷:根据客户需求定制的刷子,如用于特殊材料或特殊工艺的刷子。

应用领域涵盖:
- 金属加工:去毛刺、抛光、清洁等。
- 木材加工:表面处理、抛光、去毛刺等。
- 玻璃加工:清洁、抛光等。
- 印刷行业:清洁、去墨等。
- 塑料加工:表面处理、去毛刺等。
- 食品加工:清洁、抛光等。

Franz Binder的优势在于:
1. 丰富的产品线:提供多种类型的刷子和刷辊,满足不同行业的需求。
2. 高质量材料:使用高品质的材料制造产品,确保耐用性和性能。
3. 定制服务:根据客户需求提供定制服务,满足特殊应用需求。
4. 技术经验:拥有多年的行业经验,提供专业的技术支持和解决方案。

99-9134-52-12数据手册

厂牌 PDF简要描述 下载
FRANZ BINDER 圆形连接器 FRANZ BINDER 99-9134-52-12 99-9134-52-12数据手册

99-9134-52-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
