99-0421-00-07

产品分类: 圆形连接器
厂牌: FRANZ BINDER

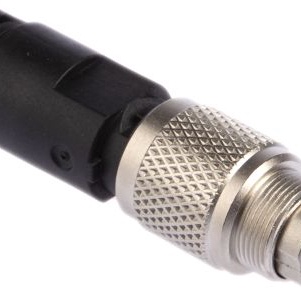

产品描述: binder M9圆形连接器插头, 712系列, 7芯, 电缆安装, 焊接, IP67
供应商型号: 1152770
供应商: 海外现货
标准整包数: 1
FRANZ BINDER 圆形连接器 99-0421-00-07

99-0421-00-07概述


    产品简介


    本产品为M9系列的小型电缆连接器(Part No. 99 0421 00 07),适用于工业自动化、控制设备及各类电气装置中。该连接器具有7个插针接口,适用的电缆直径范围为3.5-5.0毫米,具备IP67防护等级,能够确保在严苛环境下稳定运行。

    技术参数


    | 参数类别 | 具体数值 |

    | 额定电压 | 125 V |
    | 额定冲击电压 | 1500 V |
    | 额定电流 | 1.0 A |
    | 最大截面积 | 0.14 mm² / AWG 26 |
    | 温度范围 | -40 °C 至 85 °C |
    | 连接次数 | > 500次 |
    | 重量 | 6.32 g |
    | 防护等级 | IP67 |

    产品特点和优势


    1. 高防护等级:IP67等级防护确保了连接器能够在水和灰尘等恶劣环境中正常使用。
    2. 可靠连接:超过500次的连接测试确保其具有极高的机械可靠性。
    3. 多用途应用:适用于广泛的工业领域,如工业自动化、电气设备和控制系统。
    4. 易于安装:采用直式插针设计和螺钉锁紧系统,简化了安装过程。

    应用案例和使用建议


    - 应用场景:常用于工业自动化控制系统中,作为传感器和执行器之间的连接件。
    - 使用建议:
    - 在非带电状态下进行插拔操作,避免人身伤害。
    - 使用在危险电路中的连接器应由具备电气工程知识的专业人士操作。
    - 安装时使用适合的氰基丙烯酸酯胶固定连接器的旋钮部分,以防止意外断开。

    兼容性和支持


    - 兼容性:该连接器可与各种符合M9标准的电气设备相兼容。
    - 支持与维护:提供详尽的技术手册及安装指导文档,同时在产品网站上可以下载进一步的技术信息,以辅助用户进行维护和故障排除。

    常见问题与解决方案


    1. Q: 如何安全地拆卸连接器?
    - A: 确保在断电情况下进行,避免触电风险。
    2. Q: 连接器出现接触不良怎么办?
    - A: 检查是否有异物或污垢导致接触不良,清洁后重新安装。
    3. Q: 产品损坏应如何处理?
    - A: 联系售后服务获取技术支持或更换服务。

    总结和推荐


    综上所述,这款M9小型电缆连接器凭借其卓越的防护等级、稳定的电气特性和广泛的应用范围,在工业自动化领域展现出显著的优势。无论是对于初次使用的客户还是经验丰富的工程师而言,都是一个值得信赖的选择。建议在需要高性能、高可靠性连接器的应用中优先考虑。

99-0421-00-07参数

参数
类型 CIRCULAR CONNECTOR
颜色 -
端接 焊盘
额定电流 1A
外壳材料 Brass
针脚数 -
触头镀层 - 配接 -
安装方式 导线安装

99-0421-00-07厂商介绍

Franz Binder公司是一家专注于生产和销售各类工业用刷和刷辊的德国制造商。公司的产品广泛应用于金属加工、木材加工、玻璃加工、印刷、塑料加工、食品加工等多个行业。

主营产品分类包括:
1. 工业刷:用于清洁、抛光、去毛刺等。
2. 刷辊:用于表面处理、抛光、清洁等。
3. 特殊刷:根据客户需求定制的刷子,如用于特殊材料或特殊工艺的刷子。

应用领域涵盖:
- 金属加工:去毛刺、抛光、清洁等。
- 木材加工:表面处理、抛光、去毛刺等。
- 玻璃加工:清洁、抛光等。
- 印刷行业:清洁、去墨等。
- 塑料加工:表面处理、去毛刺等。
- 食品加工:清洁、抛光等。

Franz Binder的优势在于:
1. 丰富的产品线:提供多种类型的刷子和刷辊,满足不同行业的需求。
2. 高质量材料:使用高品质的材料制造产品,确保耐用性和性能。
3. 定制服务:根据客户需求提供定制服务,满足特殊应用需求。
4. 技术经验:拥有多年的行业经验,提供专业的技术支持和解决方案。

99-0421-00-07数据手册

厂牌 PDF简要描述 下载
FRANZ BINDER 圆形连接器 FRANZ BINDER 99-0421-00-07 99-0421-00-07数据手册

99-0421-00-07封装设计

查看详情并下载
Symbol
Footprint
3D Model
