首页  >  产品百科  >  99-9115-70-05

99-9115-70-05

产品分类: 圆形连接器
厂牌: FRANZ BINDER
产品描述: Binder 微型圆形连接器插座, 720系列, 5芯, 面板安装, 焊接, IP67
供应商型号: 7345638
供应商: 海外现货
标准整包数: 1

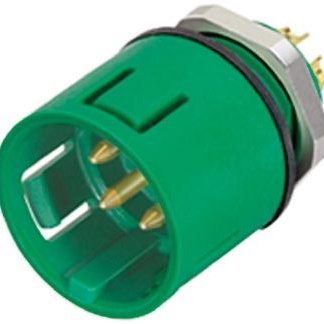

FRANZ BINDER 圆形连接器 99-9115-70-05

99-9115-70-05概述


    产品简介


    本产品是一款迷你型连接器,型号为Miniature Connectors系列中的99 9115 70 05。它是一种插孔式连接器,采用绿色设计,提供5个接点。这种连接器专为需要高防护等级(IP 67)的应用而设计,适合用于汽车、工业自动化和通信系统等领域。其独特的快速安装设计使得在狭小空间内安装和拆卸变得非常方便。

    技术参数


    - 产品类型:插孔式连接器,绿颜色
    - 型号:99 9115 70 05
    - 接点数:5个
    - 温度范围:
    - 上限温度:+85 °C
    - 下限温度:-25 °C
    - 电气特性:
    - 额定电压:125 V
    - 额定冲击电压:1500 V
    - 额定电流(40°C):5 A
    - 最大线缆出口尺寸:无限制
    - 材料组:II类
    - 过电压类别:II类
    - 污染等级:2级
    - 保护等级:IP 67
    - 接触体材料:黄铜(CuZn)
    - 接触镀层:金(Au)
    - 绝缘体材料:PA(UL 94 V-0)
    - 防护等级:IP 67
    - 机械操作:>500次插拔循环
    - 终端方式:焊锡

    产品特点和优势


    该迷你型连接器具有以下显著特点和优势:
    - 快速安装设计:采用了快速插入锁紧系统,便于安装和拆卸。
    - 广泛适用温度范围:工作温度范围宽广,适用于严苛的工业环境。
    - 高防护等级:IP 67级别的防护确保在极端条件下也能可靠运行。
    - 高可靠性:通过了超过500次的插拔测试,保证长期稳定使用。
    - 电气安全:具备1500V的额定冲击电压,提供优异的电气安全保护。
    - 环保材料:采用符合环保标准的材料,确保长期稳定使用。

    应用案例和使用建议


    应用案例
    该迷你型连接器广泛应用于汽车电子系统中,如车灯、雨刷控制器等。此外,还被用于工业自动化控制面板和通信设备中的信号传输。
    使用建议
    - 在选择电线时,建议使用截面积为0.75mm²(相当于AWG 20)的导线以确保良好的电气性能。
    - 安装时,请按照提供的装配图进行操作,确保安装正确无误。
    - 在极端环境下使用时,请注意检查连接器的密封性能,以防止灰尘和湿气进入导致短路或其他故障。

    兼容性和支持


    该产品与其他标准电线及接头兼容,可以方便地集成到现有的系统中。制造商提供了详尽的技术支持文档,并且承诺对任何使用过程中出现的问题提供及时的技术支持和维修服务。

    常见问题与解决方案


    | 常见问题 | 解决方法 |

    | 插入后无法锁定 | 检查锁紧机构是否损坏或卡住 |
    | 密封不良导致进水 | 确认安装过程是否正确,必要时更换新的密封圈 |
    | 连接处电阻过高 | 清洁接点,确保接点之间没有污垢 |

    总结和推荐


    该迷你型连接器凭借其出色的防护能力、可靠的电气性能以及简便的操作性,在多种应用场合下均表现出色。特别适用于对体积和重量有严格要求的应用场景。因此,我强烈推荐此产品给需要高可靠性连接解决方案的用户。

99-9115-70-05参数

参数
端接 焊盘
额定电流 5A
外壳材料 Polymer
针脚数 -
触头镀层 - 配接 -
类型 -
颜色 -
长*宽*高 24.5mm(长度)
安装方式 面板安装

99-9115-70-05厂商介绍

Franz Binder公司是一家专注于生产和销售各类工业用刷和刷辊的德国制造商。公司的产品广泛应用于金属加工、木材加工、玻璃加工、印刷、塑料加工、食品加工等多个行业。

主营产品分类包括:
1. 工业刷:用于清洁、抛光、去毛刺等。
2. 刷辊:用于表面处理、抛光、清洁等。
3. 特殊刷:根据客户需求定制的刷子,如用于特殊材料或特殊工艺的刷子。

应用领域涵盖:
- 金属加工:去毛刺、抛光、清洁等。
- 木材加工:表面处理、抛光、去毛刺等。
- 玻璃加工:清洁、抛光等。
- 印刷行业:清洁、去墨等。
- 塑料加工:表面处理、去毛刺等。
- 食品加工:清洁、抛光等。

Franz Binder的优势在于:
1. 丰富的产品线:提供多种类型的刷子和刷辊,满足不同行业的需求。
2. 高质量材料:使用高品质的材料制造产品,确保耐用性和性能。
3. 定制服务:根据客户需求提供定制服务,满足特殊应用需求。
4. 技术经验:拥有多年的行业经验,提供专业的技术支持和解决方案。

99-9115-70-05数据手册

厂牌 PDF简要描述 下载
FRANZ BINDER 圆形连接器 FRANZ BINDER 99-9115-70-05 99-9115-70-05数据手册

99-9115-70-05封装设计

查看详情并下载
Symbol
Footprint
3D Model
