99-0971-102-02

产品分类: 圆形连接器
厂牌: FRANZ BINDER
产品描述: Binder 超小型圆形连接器插头, 710系列, 2芯, 电缆安装, 焊接
供应商型号: 99-0971-102-02
供应商: 国内现货
标准整包数: 1

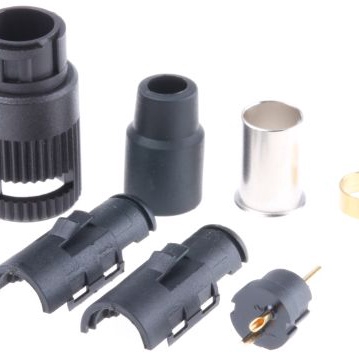

FRANZ BINDER 圆形连接器 99-0971-102-02

99-0971-102-02概述


    产品简介


    本产品是一款微型公头电缆连接器(Bayonet Male Cable Connector),设计用于各类电子设备和系统的信号传输。该连接器采用直插式接触件,具有快速锁定系统,并通过焊接方式进行终端连接。其主要应用领域包括工厂自动化、控制设备及电气设备制造等。

    技术参数


    一般特性
    - 型号编号:99 0971 102 02
    - 连接器设计:公头电缆连接器
    - 版本:直插式
    - 连接器锁定系统:卡口式
    - 终端方式:焊接
    - 防护等级:IP40
    - 最大截面积:0.25 mm² / AWG 24
    - 电缆出口直径:4.0-5.0 mm
    - 温度范围:-40°C 至 85°C
    - 机械操作:> 500 次插拔
    - 重量:3.22 g
    电气参数
    - 额定电压:125 V
    - 额定冲击电压:1500 V
    - 额定电流:4.0 A
    - 绝缘电阻:≥ 10 Ω10
    - 污染程度:1级
    - 过电压类别:II类
    - 电磁兼容性:未屏蔽

    产品特点和优势


    该连接器的主要优势在于其便捷的安装方式(卡口式锁定),能够提供可靠稳定的连接,且具备良好的电气性能和机械强度。特别适用于需要频繁插拔操作的应用场合。此外,其防护等级达到IP40,能有效防止灰尘和小物体侵入,确保长期稳定运行。

    应用案例和使用建议


    该连接器常用于工业自动化、控制设备及电气设备制造等领域。例如,在机械设备控制系统中,可以通过该连接器实现信号传输,提高系统的可靠性和维护效率。使用时,应注意遵循装配说明,避免在带负载情况下插拔连接器,以防造成个人伤害。同时,若用于危险电压电路中,必须由具有电气工程背景的专业人士进行安装和维护。

    兼容性和支持


    本产品已通过低电压指令2014/35/EU认证(EN 60204-1:2018;EN 60529:1991)。为了获得进一步的技术信息,用户可以访问制造商的下载中心“技术信息”部分。连接器与标准电气设备具有良好的兼容性,适用于多种不同的应用场合。

    常见问题与解决方案


    1. 问题:连接器如何正确安装?
    - 解决方案:参照装配说明书,先将连接器插入设备,然后旋转卡口锁紧。务必在无负载情况下操作。
    2. 问题:如何避免意外断开连接?
    - 解决方案:在需要的电路中,可使用合适的氰基丙烯酸酯粘合剂固定连接器外壳和接头之间的螺纹,以增加安全性。
    3. 问题:连接器适用于哪些应用场合?
    - 解决方案:适用于工厂自动化、控制设备及电气设备制造等场合,特别是在需要频繁插拔操作的场合。

    总结和推荐


    总体而言,该微型公头电缆连接器在设计和性能方面均表现出色,具有可靠的安全性和高机械强度。建议在各种电气和自动化设备中使用,尤其适用于频繁插拔操作的场合。此外,该产品的广泛兼容性和制造商提供的技术支持也为其在市场上的竞争力提供了保障。因此,我们强烈推荐使用这款连接器以提升系统整体性能。

99-0971-102-02参数

参数
触头镀层 - 配接 -
类型 -
颜色 -
端接 焊盘
额定电流 4A
外壳材料 金属
针脚数 -
长*宽*高 36mm(长度)
安装方式 导线安装
应用等级 工业级

99-0971-102-02厂商介绍

Franz Binder公司是一家专注于生产和销售各类工业用刷和刷辊的德国制造商。公司的产品广泛应用于金属加工、木材加工、玻璃加工、印刷、塑料加工、食品加工等多个行业。

主营产品分类包括:
1. 工业刷:用于清洁、抛光、去毛刺等。
2. 刷辊:用于表面处理、抛光、清洁等。
3. 特殊刷:根据客户需求定制的刷子,如用于特殊材料或特殊工艺的刷子。

应用领域涵盖:
- 金属加工:去毛刺、抛光、清洁等。
- 木材加工:表面处理、抛光、去毛刺等。
- 玻璃加工:清洁、抛光等。
- 印刷行业:清洁、去墨等。
- 塑料加工:表面处理、去毛刺等。
- 食品加工:清洁、抛光等。

Franz Binder的优势在于:
1. 丰富的产品线:提供多种类型的刷子和刷辊,满足不同行业的需求。
2. 高质量材料:使用高品质的材料制造产品,确保耐用性和性能。
3. 定制服务:根据客户需求提供定制服务,满足特殊应用需求。
4. 技术经验:拥有多年的行业经验,提供专业的技术支持和解决方案。

99-0971-102-02数据手册

厂牌 PDF简要描述 下载
FRANZ BINDER 圆形连接器 FRANZ BINDER 99-0971-102-02 99-0971-102-02数据手册

99-0971-102-02封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 56.4944
50+ ¥ 55.0848
100+ ¥ 53.7088
250+ ¥ 52.3663
库存: 24
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 564.94
