99-0996-100-05

产品分类: 圆形连接器
厂牌: FRANZ BINDER

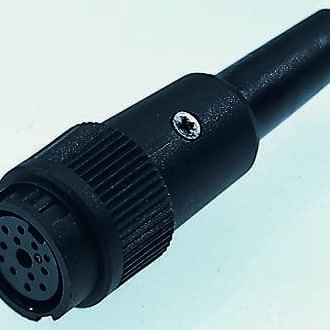

产品描述: Binder 超小型圆形连接器插座, 710系列, 5芯, 电缆安装, 焊接
供应商型号: 468869
供应商: 海外现货
标准整包数: 1
FRANZ BINDER 圆形连接器 99-0996-100-05

99-0996-100-05概述


    产品简介


    本产品是一款小型化母端电缆连接器,型号为99 0996 100 05,属于区域系列710。该连接器设计用于多种工业应用,特别是在工厂工程、控制系统和电气设备构建方面。母端电缆连接器具有5个触点,适用于横截面积最大为0.25平方毫米(AWG 24)的电缆,防护等级达到IP40,可以满足各种电气和机械需求。

    技术参数


    - 额定电压:125伏
    - 冲击电压额定值:1500伏
    - 额定电流:3.0安培
    - 绝缘电阻:≥10兆欧
    - 污染等级:1级
    - 过电压类别:II类
    - 绝缘材料组:III类
    - 电磁兼容性:非屏蔽型
    - 防护等级:IP40
    - 插拔次数:超过500次
    - 重量:2.67克
    - 导线出口直径:3.0-4.0毫米
    - 工作温度范围:-40°C 至 +85°C
    - 适用横截面:最大0.25平方毫米 / AWG 24

    产品特点和优势


    该母端电缆连接器采用了独特的卡口锁紧系统,确保了连接器在高频插拔情况下的稳定性和可靠性。同时,使用金(Au)镀层的触点提高了耐腐蚀性和导电性。该连接器特别适合于需要高可靠性和稳定性的场合,例如工厂自动化系统、机器人控制系统、电信设备等。

    应用案例和使用建议


    应用案例
    - 工厂自动化系统:用于传输传感器信号和控制指令。
    - 机器人控制系统:用于机器人的电源供应和通信接口。
    - 电信设备:用于设备之间的信号传输。
    使用建议
    - 在连接或断开连接器时,请确保电路已经断开,避免产生电弧导致的损坏或人身伤害。
    - 确保所有电缆均按规定的横截面积进行选择,以保证最佳性能。
    - 当应用于危险电压环境中时,必须按照相关标准和规范进行安装,并采取适当的保护措施。

    兼容性和支持


    该母端电缆连接器与其他符合相应标准的设备和电缆高度兼容。制造商提供了详尽的技术支持,包括安装指南和故障排查帮助,用户可以通过制造商官网获取这些资源。

    常见问题与解决方案


    1. 问题:无法正确锁定连接器
    - 解决方案:检查卡口锁紧系统是否正确安装,确认没有异物阻碍。

    2. 问题:连接器接触不良
    - 解决方案:确保触点和导线清洁无污渍,必要时可重新焊接或更换触点。

    3. 问题:防护等级下降
    - 解决方案:确保连接器的密封件完好无损,如有损坏需及时更换。

    总结和推荐


    这款母端电缆连接器以其卓越的机械和电气性能、可靠的卡口锁紧系统、以及广泛的适用性,在工业自动化和电信等领域拥有显著的应用价值。尽管价格可能稍高,但其性能和稳定性使其成为该领域的首选产品。强烈推荐给需要高性能、高可靠性的项目使用。

99-0996-100-05参数

参数
触头镀层 - 配接 -
类型 -
颜色 -
端接 焊盘
额定电流 3A
外壳材料 Polymer
针脚数 -
安装方式 导线安装
