99-0072-100-02

产品分类: 圆形连接器
厂牌: FRANZ BINDER
产品描述: binder M9圆形连接器插座, 711系列, 2芯, 电缆安装, 焊接, IP40
供应商型号: CAG-99-0072-100-02
供应商: 海外现货
标准整包数: 1

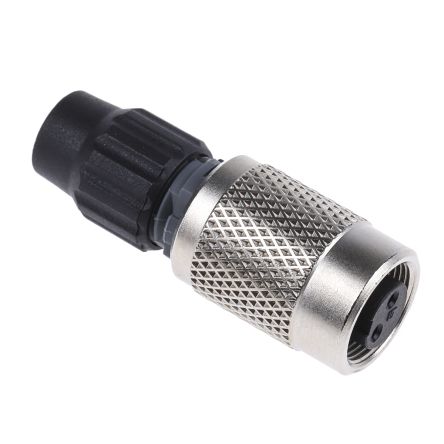

FRANZ BINDER 圆形连接器 99-0072-100-02

99-0072-100-02概述


    产品简介


    本产品是一款M9型小尺寸电缆连接器,适用于工业自动化、控制和电气设备等领域。此连接器采用女性电缆接头设计,具备两个触点,适合于温度范围在-40°C至85°C的应用场景。该连接器符合欧盟低电压指令(Low Voltage Directive 2014/35/EU),并且在正常使用条件下可进行超过500次的插拔操作,确保了其长期可靠的使用。

    技术参数


    - 连接器设计:女性电缆连接器
    - 连接器版本:直式插接插座
    - 连接锁紧系统:螺丝锁紧
    - 端接方式:焊接
    - 防护等级:IP40
    - 最大截面积:0.25 mm² / AWG 24
    - 电缆出口:3.0-4.0 mm
    - 温度范围:-40 °C 至 85 °C
    - 机械操作:> 500 次插拔循环
    - 重量:5.53 g
    - 额定电压:125 V
    - 额定脉冲电压:1500 V
    - 额定电流:4.0 A
    - 绝缘电阻:≥ 10 Ω
    - 污染等级:1
    - 过电压类别:II
    - 电磁兼容性:未屏蔽

    产品特点和优势


    - 可靠的连接稳定性:超过500次的插拔循环,确保了长期使用的可靠性。
    - 高防护等级:IP40防护等级使其适用于多种恶劣环境。
    - 易于安装:采用螺纹锁紧方式,安装简单且可靠。
    - 适应性强:能够承受较宽的工作温度范围,满足各种工业需求。
    - 良好的电气特性:符合行业标准的额定电压和电流,保证了电气系统的稳定运行。

    应用案例和使用建议


    该连接器适用于各种工业控制设备、自动化生产线以及电气设备的连接场景。例如,在汽车制造行业中,它可以用于连接生产线上的传感器和控制系统。对于用户而言,建议定期检查连接器的锁定装置和导线出口,确保其处于良好状态。在极端环境下,可以考虑使用适当的粘合剂来增强连接器的稳定性。

    兼容性和支持


    该连接器具有较好的通用性,能够与其他标准电气设备兼容。制造商提供了详细的技术文档和支持服务,以帮助用户更好地理解和使用该产品。如有任何问题,用户可以通过制造商的官方网站或技术支持热线获得帮助。

    常见问题与解决方案


    - 问题:如何正确安装该连接器?
    解决方案:严格按照技术手册中的说明进行安装,确保连接器的电缆出口与电线截面相匹配,并使用合适的工具完成焊接。
    - 问题:连接器在长时间使用后出现松动怎么办?
    解决方案:首先检查连接器的锁定装置是否完好,如发现问题需要及时更换连接器。此外,可以考虑使用适当的粘合剂来加固连接器的稳定性。
    - 问题:如何确保连接器的安全使用?
    解决方案:在进行插拔操作时,务必确保电路已断开;遵守手册中的安全警告,尤其是在处理危险电压时。

    总结和推荐


    综上所述,这款M9女性电缆连接器凭借其出色的电气特性和可靠性,非常适合应用于工业控制和自动化设备。它在高温和低温环境下的表现稳定,符合多种国际标准。如果需要一款既实用又可靠的连接器,强烈推荐选择此产品。

99-0072-100-02参数

参数
外壳材料 金属
针脚数 -
触头镀层 - 配接 -
类型 Circular
颜色 -
端接 焊盘
额定电流 4A
安装方式 导线安装
