99-9480-100-08

产品分类: 圆形连接器
厂牌: FRANZ BINDER
产品描述: Binder 超小型圆形连接器插座, 710系列, 8芯, 电缆安装, 焊接
供应商型号: 2544898
供应商: 海外现货
标准整包数: 1

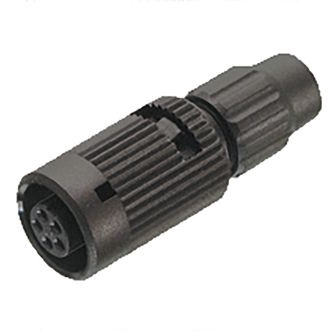

FRANZ BINDER 圆形连接器 99-9480-100-08

99-9480-100-08概述


    产品简介


    本技术手册介绍的是型号为99 9480 100 08的微型圆形插头连接器,属于女性电缆连接器类型。该连接器的主要功能是在工业设备、控制系统和电气设备建设中提供可靠的信号传输。其独特的设计使其在各种恶劣环境下仍能保持良好的性能,广泛应用于自动化设备、工业机器人、传感器及通信系统等领域。

    技术参数


    | 参数 | 规格 |

    | 部件编号 | 99 9480 100 08 |
    | 连接器设计 | 女性电缆连接器 |
    | 版本 | 直通插座连接器 |
    | 连接锁定系统 | 卡口式锁紧 |
    | 端接方式 | 焊接 |
    | 防护等级 | IP40 |
    | 最大截面积 | 0.14 mm² / AWG 26 |
    | 电缆出口直径 | 3.0-4.0 mm |
    | 温度范围 | -40 °C 至 85 °C |
    | 机械操作寿命 | > 500 次插拔循环 |
    | 重量(克) | 2.67 g |

    产品特点和优势


    1. 高可靠性:具备超过500次插拔循环的机械操作寿命,确保长时间稳定运行。
    2. 防护等级:达到IP40防护等级,可有效防止灰尘进入和一定程度的水溅保护。
    3. 快速安装:采用卡口式锁紧设计,方便快速连接和断开。
    4. 多种材料组合:连接器壳体和接触体采用PA材料制成,具有优异的耐热性和阻燃性;接触端子采用CuSn(黄铜)材料并镀金处理,以提高导电性能和耐腐蚀性。

    应用案例和使用建议


    该微型圆形插头连接器主要适用于自动化设备、工业机器人、传感器及通信系统等领域。例如,在某自动化生产线中,此连接器用于连接不同组件间的信号线,确保生产过程中的实时通信和控制。
    使用建议:
    - 为确保安全操作,务必在无负载状态下进行插拔操作。
    - 在电压危险的电路中使用时,需采取适当的安全措施,如使用合适的氰基丙烯酸酯粘合剂固定插头和插座之间的螺纹。
    - 必须由具备电气工程培训的人员按照适用的规定和标准进行安装和使用。

    兼容性和支持


    该微型圆形插头连接器具有广泛的兼容性,可以与其他同类电气设备和组件配合使用。制造商提供了详尽的技术支持文档,确保用户在使用过程中能够获得必要的帮助。同时,该产品符合相关国际标准,如IEC 61140等,以保证其在全球范围内的合规性和可靠性。

    常见问题与解决方案


    1. 问题:如何确保连接器在使用过程中的安全?
    - 解决方案:在任何电压下进行插拔操作前必须断电,避免因电弧产生的意外伤害。在电压危险的电路中使用时,应采取适当的保护措施,如使用粘合剂固定螺纹。

    2. 问题:连接器在高温环境下表现如何?
    - 解决方案:根据产品规格书,该连接器可在-40°C至85°C的温度范围内工作。确保使用环境不超出这一范围,以保证其正常运行。

    3. 问题:连接器的最大截面积是多少?
    - 解决方案:该连接器支持的最大截面积为0.14 mm² / AWG 26。请注意不要超出此范围,以免影响电气性能。

    总结和推荐


    综上所述,该微型圆形插头连接器以其高可靠性、快速安装、多重材料组合和广泛应用领域的优势,成为工业设备中不可或缺的重要组件。其出色的性能和稳定性使得其在各种复杂的应用环境中表现出色,因此我们强烈推荐在自动化设备、工业机器人、传感器及通信系统等领域中使用此款连接器。

99-9480-100-08参数

参数
针脚数 -
触头镀层 - 配接 -
类型 -
颜色 -
端接 焊盘
额定电流 1A
外壳材料 Polymer
安装方式 导线安装

99-9480-100-08厂商介绍

Franz Binder公司是一家专注于生产和销售各类工业用刷和刷辊的德国制造商。公司的产品广泛应用于金属加工、木材加工、玻璃加工、印刷、塑料加工、食品加工等多个行业。

主营产品分类包括:
1. 工业刷:用于清洁、抛光、去毛刺等。
2. 刷辊:用于表面处理、抛光、清洁等。
3. 特殊刷:根据客户需求定制的刷子,如用于特殊材料或特殊工艺的刷子。

应用领域涵盖:
- 金属加工:去毛刺、抛光、清洁等。
- 木材加工:表面处理、抛光、去毛刺等。
- 玻璃加工:清洁、抛光等。
- 印刷行业:清洁、去墨等。
- 塑料加工:表面处理、去毛刺等。
- 食品加工:清洁、抛光等。

Franz Binder的优势在于:
1. 丰富的产品线:提供多种类型的刷子和刷辊,满足不同行业的需求。
2. 高质量材料:使用高品质的材料制造产品,确保耐用性和性能。
3. 定制服务:根据客户需求提供定制服务,满足特殊应用需求。
4. 技术经验:拥有多年的行业经验,提供专业的技术支持和解决方案。

99-9480-100-08数据手册

厂牌 PDF简要描述 下载
FRANZ BINDER 圆形连接器 FRANZ BINDER 99-9480-100-08 99-9480-100-08数据手册

99-9480-100-08封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 125.2009
25+ ¥ 125.2009
50+ ¥ 125.2009
库存: 37
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 125.2
