首页  >  产品百科  >  99-4226-14-07

99-4226-14-07

产品分类: 圆形连接器
厂牌: FRANZ BINDER
产品描述: Binder 圆形连接器插座, 693系列, 7芯, 电缆安装, 焊接, IP67
供应商型号: 1778895
供应商: 海外现货
标准整包数: 1

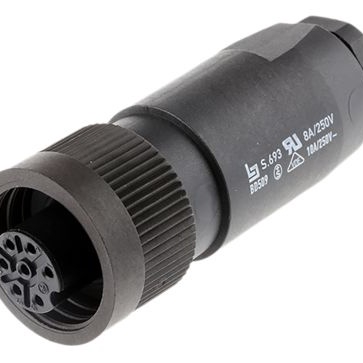

FRANZ BINDER 圆形连接器 99-4226-14-07

99-4226-14-07概述


    产品简介


    RD24 Female Cable Connector 是一款专为工业应用设计的电源连接器。它采用直式插座结构,并配有螺纹锁紧系统,确保在高振动环境中稳定连接。该连接器支持多达6个导电触点加一个接地保护(PE),适用于各类电缆直径为10.0-12.0毫米的场合。此外,该连接器还具有较高的防护等级(IP67),能够抵御灰尘和水的侵入。符合UL、ESTI+ 和VDE认证标准,确保安全可靠的应用。

    技术参数


    - 产品型号:99 4226 14 07
    - 额定电压:250V
    - 额定电流:10A(8A UL)
    - 额定冲击电压:4000V
    - 绝缘电阻:≥ 10 Ω10
    - 污染等级:3
    - 过电压类别:III
    - 温度范围:-40°C 至 100°C
    - 防水防尘等级:IP67
    - 接触材料:CuSn(青铜)
    - 接触镀层:Ag(银)
    - 防护体材料:PBT(UL94 V-0)
    - 电缆直径:10.0-12.0mm
    - 最大横截面积:0.75 mm² / AWG 18
    - 接线方式:焊接
    - 重量:40.42 g
    - 连接次数:> 500 次插拔

    产品特点和优势


    1. 高可靠性:通过了多项国际认证,包括UL、ESTI+ 和VDE,保证了其在恶劣环境下的稳定性和安全性。
    2. 防护能力强:达到IP67防护等级,可以有效防止灰尘和水进入,适用于户外及工业环境。
    3. 灵活适用:适用于多种电缆直径,支持6+PE触点,满足不同应用需求。
    4. 易于安装:采用螺纹锁紧系统,确保连接稳固可靠。扭矩锁定在2 Nm,便于操作且不易松动。

    应用案例和使用建议


    应用案例
    RD24 Female Cable Connector 广泛应用于工业自动化、工厂自动化控制设备、工业电气设备等领域。例如,在风力发电设备、电动汽车充电桩、工业机器人等设备中,该连接器可作为电源接口使用。
    使用建议
    1. 避免负载操作:连接或断开时应在无负载状态下进行,避免个人伤害风险。
    2. 安装安全措施:为了防止意外断开,需采取合适的防护措施,例如使用适合的氰基丙烯酸酯胶粘剂固定连接器。
    3. 遵守安全规范:安装和使用时必须由具有电气工程背景的专业人士执行,并严格遵守相关法规和标准。

    兼容性和支持


    该产品与多数标准工业电缆兼容,具体应用前建议参考相关技术文档以确认兼容性。制造商提供了技术支持服务,包括产品安装指导和技术咨询,确保用户能够正确使用并维护产品。

    常见问题与解决方案


    1. 如何确保连接稳固?
    - 答:建议使用扭矩锁定在2 Nm,并配合专用的扭矩扳手。确保锁紧环完全拧紧。
    2. 如何预防意外断开?
    - 答:在危险电压电路中,可以使用氰基丙烯酸酯胶粘剂固定连接器,或者采用其他防护措施。
    3. 能否在潮湿环境下使用?
    - 答:可以,但要确保密封性能良好,避免水分渗入影响使用寿命。建议定期检查密封圈状态。

    总结和推荐


    综上所述,RD24 Female Cable Connector 是一款高可靠性的电源连接器,具备出色的防护能力和广泛的适用性。适用于工业自动化、工业设备等高要求环境。其易于安装、可靠的连接性能以及全面的安全保障使其成为市场的优选。强烈推荐使用该产品以提高设备的稳定性和安全性。

99-4226-14-07参数

参数
针脚数 -
触头镀层 - 配接 -
类型 -
颜色 -
端接 焊盘
额定电流 10A
外壳材料 Polymer
安装方式 导线安装

99-4226-14-07厂商介绍

Franz Binder公司是一家专注于生产和销售各类工业用刷和刷辊的德国制造商。公司的产品广泛应用于金属加工、木材加工、玻璃加工、印刷、塑料加工、食品加工等多个行业。

主营产品分类包括:
1. 工业刷:用于清洁、抛光、去毛刺等。
2. 刷辊:用于表面处理、抛光、清洁等。
3. 特殊刷:根据客户需求定制的刷子,如用于特殊材料或特殊工艺的刷子。

应用领域涵盖:
- 金属加工:去毛刺、抛光、清洁等。
- 木材加工:表面处理、抛光、去毛刺等。
- 玻璃加工:清洁、抛光等。
- 印刷行业:清洁、去墨等。
- 塑料加工:表面处理、去毛刺等。
- 食品加工:清洁、抛光等。

Franz Binder的优势在于:
1. 丰富的产品线:提供多种类型的刷子和刷辊,满足不同行业的需求。
2. 高质量材料:使用高品质的材料制造产品,确保耐用性和性能。
3. 定制服务:根据客户需求提供定制服务,满足特殊应用需求。
4. 技术经验:拥有多年的行业经验,提供专业的技术支持和解决方案。

99-4226-14-07数据手册

厂牌 PDF简要描述 下载
FRANZ BINDER 圆形连接器 FRANZ BINDER 99-4226-14-07 99-4226-14-07数据手册

99-4226-14-07封装设计

查看详情并下载
Symbol
Footprint
3D Model
