99-0401-70-02

产品分类: 圆形连接器
厂牌: FRANZ BINDER
产品描述: Binder M9圆形连接器插头, 712系列, 2芯, 电缆安装, 焊接, IP67
供应商型号: ET-2949806
供应商: 海外现货
标准整包数: 1
FRANZ BINDER 圆形连接器 99-0401-70-02

99-0401-70-02概述

    电子元器件技术手册解析:M9 Male Angled Connector

    1. 产品简介

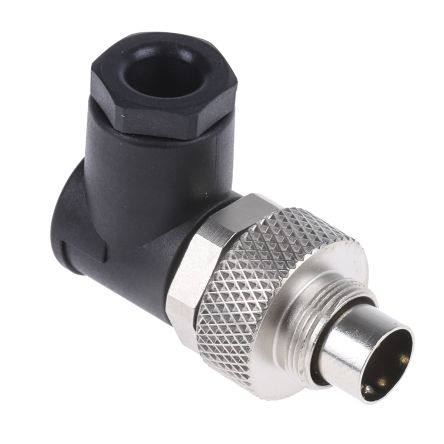

    M9 Male Angled Connector 是一款用于工业自动化和控制系统的小型化连接器。它设计为两针连接器,适用于各种电路,包括传感器、电机控制器和其他电气设备。此连接器的最大跨接面积为0.25 mm²(AWG 24),具有良好的机械稳定性和电气性能。

    2. 技术参数


    以下是M9 Male Angled Connector的技术参数表:
    | 参数 | 描述 |

    | 零件编号 | 99 0401 70 02 |
    | 连接器设计 | 男性直角连接器 |
    | 版本 | 角度连接器插针 |
    | 连接器锁紧系统 | 螺钉 |
    | 终端方式 | 焊接 |
    | 防护等级(IP) | IP67 |
    | 最大横截面积 | 0.25 mm² / AWG 24 |
    | 电缆出口 | 3.5-5.0 mm |
    | 可扭转度 | 180°(两种编码选项) |
    | 温度范围 | -40°C 至 85°C |
    | 机械操作 | > 500 次插拔循环 |
    | 重量 | 8.47 g |
    | 海关税号 | 85369010 |

    3. 产品特点和优势


    - 高防护等级(IP67):提供防尘防水功能,适合在恶劣环境中使用。
    - 高可靠性:经过超过500次插拔循环测试,确保长期使用中的稳定性。
    - 适用范围广:适用于工业自动化、控制和电气设备。
    - 多种安装选项:可选择不同的编码选项以适应不同需求。
    - 优良材料:外壳材料为PA/CuZn(镀镍黄铜),接触体材料为PBT(UL94 V-0),接触材料为CuZn(黄铜),镀层材料为Au(金),确保了耐腐蚀性和导电性能。

    4. 应用案例和使用建议


    - 工业自动化:在传感器和执行器之间传输信号。
    - 电机控制:用于驱动电机的电源和反馈信号。
    - 控制系统:用于连接PLC(可编程逻辑控制器)到传感器和执行器。
    使用建议:
    - 在安装前确保连接器已正确固定,避免意外断开。
    - 使用合适的氰基丙烯酸酯粘合剂来保护连接器不受意外开启的影响。
    - 请遵守相关的安全标准和操作指南,特别是在处理危险电压时。

    5. 兼容性和支持


    该连接器与其他类似规格和标准的电子元件兼容。制造商提供了全面的技术支持和维护服务,包括详细的组装说明和技术文档。

    6. 常见问题与解决方案


    - 问题:连接器无法锁定?
    - 解决方法:检查连接器和螺钉是否完全紧固。

    - 问题:信号传输不稳定?
    - 解决方法:检查连接器的清洁度和焊接质量,必要时重新焊接。

    7. 总结和推荐


    总体而言,M9 Male Angled Connector 是一款高品质、高性能的小型化连接器,适用于多种工业应用。其优良的机械性能和电气特性使其成为许多应用中的理想选择。对于需要高可靠性和耐用性的场合,强烈推荐使用这款连接器。

99-0401-70-02参数

参数
额定电流 4A
外壳材料 金属
针脚数 -
触头镀层 - 配接 -
类型 -
颜色 -
端接 焊盘
安装方式 导线安装

99-0401-70-02厂商介绍

Franz Binder公司是一家专注于生产和销售各类工业用刷和刷辊的德国制造商。公司的产品广泛应用于金属加工、木材加工、玻璃加工、印刷、塑料加工、食品加工等多个行业。

主营产品分类包括:
1. 工业刷:用于清洁、抛光、去毛刺等。
2. 刷辊:用于表面处理、抛光、清洁等。
3. 特殊刷:根据客户需求定制的刷子,如用于特殊材料或特殊工艺的刷子。

应用领域涵盖:
- 金属加工:去毛刺、抛光、清洁等。
- 木材加工:表面处理、抛光、去毛刺等。
- 玻璃加工:清洁、抛光等。
- 印刷行业:清洁、去墨等。
- 塑料加工:表面处理、去毛刺等。
- 食品加工:清洁、抛光等。

Franz Binder的优势在于:
1. 丰富的产品线:提供多种类型的刷子和刷辊,满足不同行业的需求。
2. 高质量材料:使用高品质的材料制造产品,确保耐用性和性能。
3. 定制服务:根据客户需求提供定制服务,满足特殊应用需求。
4. 技术经验:拥有多年的行业经验,提供专业的技术支持和解决方案。

99-0401-70-02数据手册

厂牌 PDF简要描述 下载
FRANZ BINDER 圆形连接器 FRANZ BINDER 99-0401-70-02 99-0401-70-02数据手册

99-0401-70-02封装设计

查看详情并下载
Symbol
Footprint
3D Model
