99-5102-15-02

产品分类: 圆形连接器
厂牌: FRANZ BINDER
产品描述: binder M16圆形连接器插座, 423系列, 2芯, 电缆安装, 焊接, IP67
供应商型号: 7060087
供应商: 欧时
标准整包数: 1

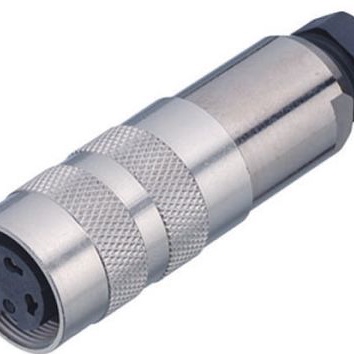

FRANZ BINDER 圆形连接器 99-5102-15-02

99-5102-15-02概述


    产品简介


    M16 Female Cable Connector 是一款微型连接器,主要用于工业控制和电气设备领域。这款连接器的设计符合DIN EN 61076-2-106标准,支持2个触点(02-a),可容纳电缆直径在4.0-6.0mm之间。它具备良好的密封性能,达到IP67防护等级,并且可以通过屏蔽环实现电磁兼容性保护,支持通过SMT工艺进行安装。该连接器采用镀银铜锡合金作为接触材料,确保高可靠性和低电阻。

    技术参数


    - 连接器设计:女性电缆连接器
    - 连接器类型:标准DIN EN 61076-2-106
    - 连接器版本:直角连接器插针
    - 连接锁定系统:螺丝锁定
    - 端接方式:焊接
    - 防护等级:IP67
    - 最大截面积:0.75 mm² / AWG 18
    - 电缆出口:4.0-6.0 mm
    - 温度范围:-30 °C 至 95 °C
    - 机械操作:> 500次配对循环
    - 重量:52.97克
    - 额定电压:250 V
    - 额定冲击电压:1500 V
    - 额定电流:7.0 A
    - 污染程度:1级
    - 过电压类别:I类
    - 绝缘材料组:III类
    - 电磁兼容性:可屏蔽
    - 屏蔽连接:屏蔽环

    产品特点和优势


    M16 Female Cable Connector 具备多种显著的特点和优势:
    1. 高可靠性:该连接器采用了镀银铜锡合金材料,确保了高导电性和长寿命。
    2. 高防护等级:达到IP67防护等级,能够有效防止灰尘和水侵入,适用于各种恶劣环境。
    3. 电磁兼容性:通过屏蔽环实现了优异的电磁兼容性,确保了连接器在强电磁干扰环境下的稳定运行。
    4. 机械强度:经过超过500次的配对测试,确保了其在长期使用中的机械强度和耐用性。
    5. 轻便设计:重量仅为52.97克,便于安装和使用。

    应用案例和使用建议


    M16 Female Cable Connector 广泛应用于工业自动化控制系统、机械设备及电子设备等领域。例如,在智能工厂中,它用于连接传感器和执行器,以保证生产过程中的数据传输可靠性。此外,它也常用于户外电气设备中,确保在雨雪天气中的正常工作。
    为了最大化连接器的性能,以下是一些建议:
    1. 负载下插拔限制:请避免在负载情况下插拔连接器,否则可能导致个人伤害。
    2. 适配电路要求:确保连接器应用于适当的电路类型,例如,对于危险电压应用,必须采取额外的安全措施。
    3. 户外防护:如果用于户外,确保插头连接器有额外的防腐蚀保护措施。

    兼容性和支持


    M16 Female Cable Connector 与标准的工业控制面板和其他电气设备具有良好的兼容性。厂商提供了一系列的支持服务,包括安装指南和技术文档,帮助客户更好地理解和使用产品。此外,厂商还提供了定期的技术培训和售后服务,以确保客户的设备始终处于最佳状态。

    常见问题与解决方案


    根据手册中的常见问题和解决方案,以下是一些可能遇到的问题及其解决方法:
    1. 个人伤害风险:当连接器在负载状态下被插拔时,可能会造成个人伤害。解决方法是确保在断开电源后进行插拔操作。
    2. 意外开启:对于含有危险电压的应用,应使用氰基丙烯酸酯胶水对连接器的螺纹部分进行加固,以防意外开启。
    3. 错误的电路使用:仅允许受过电气工程训练的人员在遵守适用法规和标准的情况下安装和使用带有危险电压的连接器。
    4. 未达到预期性能:如发现连接器无法达到预期性能,检查其是否安装正确,并确认已遵循所有安装步骤。

    总结和推荐


    M16 Female Cable Connector 在各方面均表现出色,适用于需要高度可靠的电气连接的应用场景。它的高性能和多功能性使其成为工业控制系统的理想选择。推荐给需要在严苛环境中保持电气连接稳定性的客户。

99-5102-15-02参数

参数
类型 -
颜色 -
端接 -
额定电流 7A
外壳材料 -
针脚数 -
触头镀层 - 配接 -
安装方式 导线安装

99-5102-15-02厂商介绍

Franz Binder公司是一家专注于生产和销售各类工业用刷和刷辊的德国制造商。公司的产品广泛应用于金属加工、木材加工、玻璃加工、印刷、塑料加工、食品加工等多个行业。

主营产品分类包括:
1. 工业刷:用于清洁、抛光、去毛刺等。
2. 刷辊:用于表面处理、抛光、清洁等。
3. 特殊刷:根据客户需求定制的刷子,如用于特殊材料或特殊工艺的刷子。

应用领域涵盖:
- 金属加工:去毛刺、抛光、清洁等。
- 木材加工:表面处理、抛光、去毛刺等。
- 玻璃加工:清洁、抛光等。
- 印刷行业:清洁、去墨等。
- 塑料加工:表面处理、去毛刺等。
- 食品加工:清洁、抛光等。

Franz Binder的优势在于:
1. 丰富的产品线:提供多种类型的刷子和刷辊,满足不同行业的需求。
2. 高质量材料:使用高品质的材料制造产品,确保耐用性和性能。
3. 定制服务:根据客户需求提供定制服务,满足特殊应用需求。
4. 技术经验:拥有多年的行业经验,提供专业的技术支持和解决方案。

99-5102-15-02数据手册

厂牌 PDF简要描述 下载
FRANZ BINDER 圆形连接器 FRANZ BINDER 99-5102-15-02 99-5102-15-02数据手册

99-5102-15-02封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 18.4359 ¥ 155.7834
10+ $ 18.1274 ¥ 153.1761
50+ $ 17.3303 ¥ 146.4407
100+ $ 16.9574 ¥ 143.2903
250+ $ 16.5975 ¥ 140.2485
库存: 103
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 155.78
