09-0411-00-04

产品分类: 圆形连接器
厂牌: FRANZ BINDER
产品描述: Binder M9圆形连接器插座, 712系列, 4芯, 面板安装, 焊接, IP67
供应商型号: 7345748
供应商: 海外现货
标准整包数: 1
FRANZ BINDER 圆形连接器 09-0411-00-04

09-0411-00-04概述


    产品简介

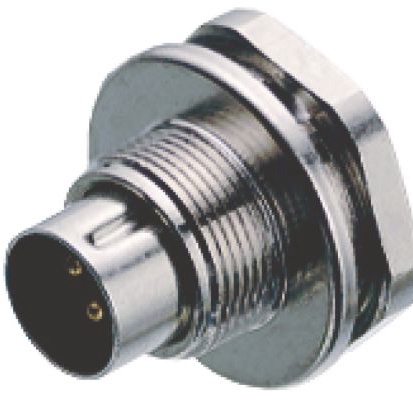

    M9 Male Panel Mount Connector(09 0411 00 04)是一款微型面板安装式连接器,设计用于需要高可靠性的工业和自动化应用。这款连接器具备4个接触点,采用无屏蔽设计,并通过焊接方式固定连接。它提供IP67防护等级,能够在-40°C到85°C的温度范围内正常工作,适用于诸如工厂自动化、控制设备和电气系统等领域。

    技术参数


    - 连接器设计: 面板安装式公头连接器
    - 插针版本: 插针直型
    - 锁定系统: 螺丝锁定
    - 端接方式: 焊接
    - 防护等级: IP67
    - 截面积: 0.25 mm² / AWG 24
    - 温度范围: -40 °C 至 85 °C
    - 机械操作: > 500 次插拔循环
    - 重量: 5.32 克
    - 额定电压: 125 V
    - 额定冲击电压: 1500 V
    - 额定电流: 3.0 A
    - 绝缘电阻: ≥ 10 Ω10
    - 污染等级: 1
    - 过电压类别: II
    - 绝缘材料组: III
    - EMC兼容性: 未屏蔽

    产品特点和优势


    M9 Male Panel Mount Connector凭借以下几点优势在市场上具有显著的竞争地位:
    - 高性能连接: 提供稳定可靠的电连接,在-40°C至85°C的宽温度范围内工作。
    - 坚固耐用: 通过超过500次的插拔测试,确保长期使用寿命。
    - 高防护等级: 达到IP67标准,有效防止灰尘和水进入。
    - 广泛适用: 设计适用于多种工业应用,包括工厂自动化、控制设备等。

    应用案例和使用建议


    应用案例
    M9 Male Panel Mount Connector适用于多种应用场景,如工厂自动化系统、过程控制系统及电气设备连接。其无屏蔽设计和IP67防护使其在恶劣环境中也能保持良好的性能。
    使用建议
    1. 温度管理: 在极端温度环境下使用时,注意监测设备的工作状态,避免因温度波动导致的故障。
    2. 防潮措施: 在户外或潮湿环境中使用时,采取额外的防腐蚀措施,以确保连接器的长期稳定性。
    3. 避免带载插拔: 插拔连接器时必须断开电源,避免损坏连接器并减少安全隐患。

    兼容性和支持


    该产品与其他电子元器件的兼容性良好,能够满足大部分电气系统的需求。制造商提供了详尽的技术支持和维护服务,用户可以通过官方网站获取更多的技术支持和下载相关文档。

    常见问题与解决方案


    1. 问题: 连接器不能在负载下插拔。
    - 解决方案: 在进行插拔操作前务必切断电源,避免损坏连接器或引发安全事故。
    2. 问题: 连接器工作不稳定。
    - 解决方案: 检查连接器是否正确安装,并确保接触面干净无污物。如果问题依旧,联系制造商寻求进一步的支持。
    3. 问题: 外观出现腐蚀。
    - 解决方案: 定期检查并清洁连接器,必要时更换密封圈,以防止腐蚀现象的发生。

    总结和推荐


    总体而言,M9 Male Panel Mount Connector(09 0411 00 04)是一款性能优异且用途广泛的连接器,适用于各种工业环境。其出色的机械和电气性能,加上广泛的兼容性和详尽的技术支持,使其成为工业自动化和电气系统的理想选择。强烈推荐给那些需要高性能连接器的专业用户。

09-0411-00-04参数

参数
端接 焊盘
额定电流 3A
外壳材料 金属
针脚数 -
触头镀层 - 配接 -
类型 Circular,Plug
颜色 -
安装方式 面板安装
应用等级 工业级

09-0411-00-04厂商介绍

Franz Binder公司是一家专注于生产和销售各类工业用刷和刷辊的德国制造商。公司的产品广泛应用于金属加工、木材加工、玻璃加工、印刷、塑料加工、食品加工等多个行业。

主营产品分类包括:
1. 工业刷:用于清洁、抛光、去毛刺等。
2. 刷辊:用于表面处理、抛光、清洁等。
3. 特殊刷:根据客户需求定制的刷子,如用于特殊材料或特殊工艺的刷子。

应用领域涵盖:
- 金属加工:去毛刺、抛光、清洁等。
- 木材加工:表面处理、抛光、去毛刺等。
- 玻璃加工:清洁、抛光等。
- 印刷行业:清洁、去墨等。
- 塑料加工:表面处理、去毛刺等。
- 食品加工:清洁、抛光等。

Franz Binder的优势在于:
1. 丰富的产品线:提供多种类型的刷子和刷辊,满足不同行业的需求。
2. 高质量材料:使用高品质的材料制造产品,确保耐用性和性能。
3. 定制服务:根据客户需求提供定制服务,满足特殊应用需求。
4. 技术经验:拥有多年的行业经验,提供专业的技术支持和解决方案。

09-0411-00-04数据手册

厂牌 PDF简要描述 下载
FRANZ BINDER 圆形连接器 FRANZ BINDER 09-0411-00-04 09-0411-00-04数据手册

09-0411-00-04封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 87.9122
10+ ¥ 85.7089
50+ ¥ 85.1672
100+ ¥ 84.7742
250+ ¥ 84.3918
库存: 3
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 87.91
直接购买
加入购物车
