09-0310-00-04

产品分类: 圆形连接器
厂牌: FRANZ BINDER
产品描述: binder M16圆形连接器插座, 680系列, 4芯, 电缆安装, 焊接, IP40
供应商型号: 09-0310-00-04
供应商: Master
标准整包数: 3

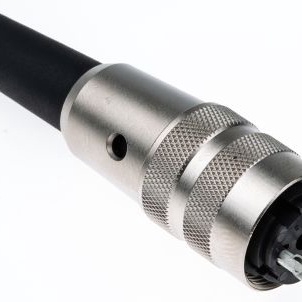

FRANZ BINDER 圆形连接器 09-0310-00-04

09-0310-00-04概述


    产品简介


    M16 Female Cable Connector(微型电缆连接器)是一种标准的DIN EN 61076-2-106型连接器,广泛应用于工厂自动化、控制系统以及电气设备制造等领域。它主要用于需要高可靠性和稳定性的场合,可以提供4个触点,适用于截面积为0.75 mm²到6.0 mm的电缆。该连接器采用直插式设计,并通过螺钉锁定系统进行固定,确保在各种恶劣环境下的稳定运行。

    技术参数


    - 额定电压:250 V
    - 额定冲击电压:1500 V
    - 额定电流:6.0 A
    - 绝缘电阻:≥ 10 Ω
    - 防护等级:IP40
    - 工作温度范围:-40 °C 至 +85 °C
    - 机械操作寿命:> 1000 次对接循环
    - 重量:19.07 g
    - 电缆出口直径:3.0-6.0 mm
    - 外壳材料:PA(聚酰胺)
    - 接触体材料:PBT (UL94 V-0)(聚对苯二甲酸丁二醇酯)
    - 接触材料:CuSn (青铜)
    - 接触电镀:Ag (银)
    - 交叉分类号:85369010

    产品特点和优势


    M16 Female Cable Connector具有多个独特的功能和优势,使其在市场上具有较强的竞争力:
    1. 高可靠性:具备超过1000次对接循环的使用寿命,能够在恶劣环境中保持稳定。
    2. 优良的电气特性:额定电流高达6.0 A,适用于多种电力应用。
    3. 安全防护:防护等级为IP40,能有效防止灰尘和固体异物进入,保障内部电气元件的安全。
    4. 易于安装:采用螺纹锁定系统,安装简单快捷,且能够有效避免意外断开。
    5. 环保材料:使用环保材料如PA和PBT,符合国际环保标准。

    应用案例和使用建议


    应用案例
    M16 Female Cable Connector在工厂自动化、控制系统以及电气设备制造中得到广泛应用。例如,在工业机器人控制系统中,该连接器可用于传输电力和信号,确保系统稳定运行。
    使用建议
    1. 避免负载插拔:严禁在负载状态下插拔连接器,以防止个人伤害。
    2. 安全锁紧:在危险电压电路中使用时,必须使用合适的氰基丙烯酸酯胶将接头和插座之间的螺纹固定,以防意外打开。
    3. 安装规范:安装和使用过程中需遵循适用的法规和标准,并由具备电气工程背景的专业人员执行。

    兼容性和支持


    M16 Female Cable Connector与市面上多种电气设备和配件兼容。厂商提供了详细的安装指南和技术文档,以便用户正确安装和维护。如有任何疑问或技术支持需求,可通过官方渠道获得帮助。

    常见问题与解决方案


    1. 问题:如何安全地插拔连接器?
    - 解决方案:在无负载情况下进行插拔操作,避免意外伤害。
    2. 问题:在危险电压电路中如何确保安全?
    - 解决方案:使用合适的氰基丙烯酸酯胶固定螺纹,确保连接器不会意外打开。
    3. 问题:如何判断连接器已损坏?
    - 解决方案:检查连接器外观是否有明显的损伤,测量绝缘电阻是否低于标准值,及时更换损坏的连接器。

    总结和推荐


    M16 Female Cable Connector是一款高性能、高可靠性的微型电缆连接器,适用于多种工业应用。它的高机械稳定性、良好的电气性能以及坚固的外壳材料,使得其在市场上具有很强的竞争力。因此,我强烈推荐此款产品用于需要高可靠性和稳定性的应用场景。

09-0310-00-04参数

参数
额定电流 6A
外壳材料 -
针脚数 -
触头镀层 - 配接 -
类型 -
颜色 -
端接 焊盘
安装方式 导线安装
应用等级 工业级

09-0310-00-04厂商介绍

Franz Binder公司是一家专注于生产和销售各类工业用刷和刷辊的德国制造商。公司的产品广泛应用于金属加工、木材加工、玻璃加工、印刷、塑料加工、食品加工等多个行业。

主营产品分类包括:
1. 工业刷:用于清洁、抛光、去毛刺等。
2. 刷辊:用于表面处理、抛光、清洁等。
3. 特殊刷:根据客户需求定制的刷子,如用于特殊材料或特殊工艺的刷子。

应用领域涵盖:
- 金属加工:去毛刺、抛光、清洁等。
- 木材加工:表面处理、抛光、去毛刺等。
- 玻璃加工:清洁、抛光等。
- 印刷行业:清洁、去墨等。
- 塑料加工:表面处理、去毛刺等。
- 食品加工:清洁、抛光等。

Franz Binder的优势在于:
1. 丰富的产品线:提供多种类型的刷子和刷辊,满足不同行业的需求。
2. 高质量材料:使用高品质的材料制造产品,确保耐用性和性能。
3. 定制服务:根据客户需求提供定制服务,满足特殊应用需求。
4. 技术经验:拥有多年的行业经验,提供专业的技术支持和解决方案。

09-0310-00-04数据手册

厂牌 PDF简要描述 下载
FRANZ BINDER 圆形连接器 FRANZ BINDER 09-0310-00-04 09-0310-00-04数据手册

09-0310-00-04封装设计

查看详情并下载
Symbol
Footprint
3D Model
