09-9767-00-04

产品分类: 圆形连接器
厂牌: FRANZ BINDER
产品描述: binder 超小型圆形连接器插头, 719系列, 4芯, 电缆安装, 焊接, IP40
供应商型号: 09-9767-00-04
供应商: 国内现货
标准整包数: 1

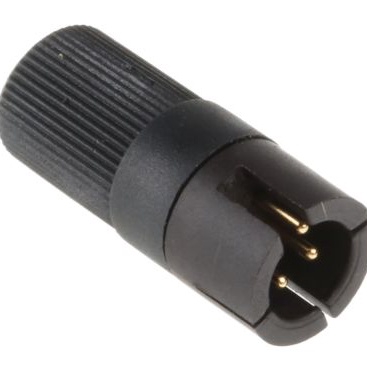

FRANZ BINDER 圆形连接器 09-9767-00-04

09-9767-00-04概述


    产品简介


    本文介绍的是一个名为“迷你型插拔式公头电缆连接器”的电子元器件。该连接器适用于各种工业场合,例如工厂自动化设备、控制系统和电气设备建设。它的主要功能是实现电路的快速插拔连接,并确保信号传输的可靠性。此连接器具备良好的机械特性和电气性能,可以在较为恶劣的环境下稳定运行。

    技术参数


    - 产品型号: 09 9767 00 04
    - 连接器设计: 公头电缆连接器
    - 接线方式: 焊接
    - 保护等级: IP40
    - 导体截面积: 0.25 mm² / AWG 24
    - 电缆出口直径: 3.6 mm
    - 温度范围: -25 °C 至 70 °C
    - 机械操作: > 100 次插拔周期
    - 重量: 0.82 g
    - 海关编码: 85369010
    - 额定电压: 60 V
    - 额定冲击电压: 800 V
    - 额定电流: 3 A
    - 绝缘电阻: ≥ 10 Ω
    - 污染程度: 1级
    - 过电压类别: II类
    - 电磁兼容性: 非屏蔽
    - 材料:
    - 外壳材料: 聚酰胺(PA)
    - 接触体材料: 聚酰胺(PA)
    - 接触材料: 铜锌合金(CuZn,黄铜)
    - 接触电镀层: 金(Au)

    产品特点和优势


    该连接器的主要特点包括:
    - 快速插拔: 可以方便快捷地进行连接和断开,减少维修和更换的时间。
    - 高可靠性: 通过超过100次插拔测试,保证长期使用中的稳定性。
    - 防护等级高: IP40的防护等级,可以防止固体异物进入和人体接触带电部件。
    - 广泛的应用领域: 适用于多种工业环境,如工厂自动化、控制面板、仪器仪表等。
    这些特点使得该连接器在市场上具有较高的竞争力和适应性。

    应用案例和使用建议


    该连接器常用于自动化控制系统、传感器连接、机器人控制系统等领域。以下是一些具体的使用场景及建议:
    - 机器人控制系统: 由于频繁插拔的需求,建议使用具有防误触设计的产品,以提高安全性。
    - 传感器连接: 在安装时需要考虑连接器的稳固性和环境适应性,避免因振动导致接触不良。
    - 仪器仪表: 在安装前确认使用环境的温度条件符合要求,避免因极端温度影响连接器性能。

    兼容性和支持


    该连接器支持其他相同系列的电子元件或设备,具有良好的兼容性。制造商提供详细的组装指南和技术文档,帮助用户更好地理解和使用该产品。此外,对于任何安装或操作过程中出现的问题,制造商还提供了专业的技术支持服务。

    常见问题与解决方案


    以下是几个用户可能遇到的问题及其解决方案:
    - 问题: 连接器在未断电情况下被插拔。
    - 解决方案: 请务必确保在无负载状态下插拔连接器,以避免个人伤害风险。

    - 问题: 无法确定是否使用合适的粘合剂来固定连接器。
    - 解决方案: 详细阅读安全说明书,根据使用环境选择适当的粘合剂。

    总结和推荐


    总体而言,这款迷你型插拔式公头电缆连接器凭借其可靠的性能、优秀的机械特性和广泛应用性,是一款非常实用且性价比高的产品。无论是工业自动化设备还是其他复杂控制系统,它都能提供出色的连接解决方案。因此,强烈推荐在相关应用中使用这一产品。

09-9767-00-04参数

参数
类型 Circular
颜色 -
端接 焊盘
额定电流 3A
外壳材料 Polymer
针脚数 -
触头镀层 - 配接 -
长*宽*高 19mm(长度)
安装方式 导线安装
应用等级 工业级
零件状态 在售

09-9767-00-04厂商介绍

Franz Binder公司是一家专注于生产和销售各类工业用刷和刷辊的德国制造商。公司的产品广泛应用于金属加工、木材加工、玻璃加工、印刷、塑料加工、食品加工等多个行业。

主营产品分类包括:
1. 工业刷:用于清洁、抛光、去毛刺等。
2. 刷辊:用于表面处理、抛光、清洁等。
3. 特殊刷:根据客户需求定制的刷子,如用于特殊材料或特殊工艺的刷子。

应用领域涵盖:
- 金属加工:去毛刺、抛光、清洁等。
- 木材加工:表面处理、抛光、去毛刺等。
- 玻璃加工:清洁、抛光等。
- 印刷行业:清洁、去墨等。
- 塑料加工:表面处理、去毛刺等。
- 食品加工:清洁、抛光等。

Franz Binder的优势在于:
1. 丰富的产品线:提供多种类型的刷子和刷辊,满足不同行业的需求。
2. 高质量材料:使用高品质的材料制造产品,确保耐用性和性能。
3. 定制服务:根据客户需求提供定制服务,满足特殊应用需求。
4. 技术经验:拥有多年的行业经验,提供专业的技术支持和解决方案。

09-9767-00-04数据手册

厂牌 PDF简要描述 下载
FRANZ BINDER 圆形连接器 FRANZ BINDER 09-9767-00-04 09-9767-00-04数据手册
