NV6123

产品分类: 其他驱动器
产品描述:
供应商型号: AV-S-NAVNV6123
供应商: Avnet
标准整包数: 5000
NAVITAS SEMICONDUCTOR 其他驱动器 NV6123

NV6123概述

    NV6123 GaNFast™ Power IC:高性能、高能效集成电源模块

    产品简介


    NV6123 是一款由 Navitas 推出的高性能氮化镓(GaN)集成电源模块,是流行的 NV6113 的热增强版本。此产品适用于多种高频率软开关拓扑结构,如AC-DC、DC-DC和DC-AC转换。它具有广泛的应用领域,包括但不限于无线充电、太阳能微型逆变器、LED照明、电视开关电源、服务器和通信设备等。

    技术参数


    NV6123的主要技术参数如下:
    - 工作电压范围: VCC 为10到30V
    - 最高瞬态电压: 800V
    - 连续电压等级: 650V
    - 低电阻: 300mΩ
    - 最高dV/dt: 200V/ns
    - ESD保护: 2 kV(HBM),1 kV(CDM)
    - 工作频率: 最高达2MHz
    - 散热设计: 带有大散热片
    - 封装尺寸: 6x8mm,厚度0.85mm
    - 操作温度范围: -55°C至150°C

    产品特点和优势


    NV6123 集成了功率FET、驱动器和逻辑电路,实现了“数字输入,电力输出”的高性能电源构建块。主要优势包括:
    - 高效节能: 比硅基解决方案节能高达40%,对环境友好
    - 高速切换: 支持高达2MHz的工作频率,适合高频应用
    - 增强的热管理: 具有大散热片和低热阻设计,确保可靠运行
    - 宽电压范围: 10到30V的工作电压范围,适应多种应用
    - 易于使用: 内置门驱动器,简化设计和安装过程

    应用案例和使用建议


    根据手册中的典型应用电路图,NV6123可以用于多种电源拓扑,例如QR Flyback、PFC、AHB、Buck、Boost、半桥、全桥和LLC谐振等。具体使用建议如下:
    - 电源拓扑选择: 根据具体应用需求,选择合适的电源拓扑以获得最佳性能。
    - 优化设计: 为了减少寄生电感和电容不匹配,设计时需特别注意对称的走线设计。
    - 热管理: 设计时需考虑良好的散热措施,确保长期稳定运行。

    兼容性和支持


    - 兼容性: NV6123 与多种电源拓扑兼容,能够与不同类型的电源设备协同工作。
    - 支持: 制造商提供详细的文档和技术支持,帮助客户顺利完成设计并解决问题。

    常见问题与解决方案


    - 启动问题: 确保 VDD 和 DZ 引脚在PWM信号开始之前达到正确电压水平。
    - 温度过高: 加强散热设计,确保良好的热管理。
    - 电流感应: 在源极和接地之间添加标准电流感应电阻,确保准确的电流监测。

    总结和推荐


    NV6123是一款高效、高性能的GaN集成电源模块,适合多种电源应用。其卓越的性能、良好的热管理和广泛的电压范围使其在市场上具备强大的竞争力。我们强烈推荐该产品给需要高效、高功率密度解决方案的设计工程师。无论是针对消费电子产品还是工业应用,NV6123都是一个值得信赖的选择。

NV6123参数

参数
拓扑 -
驱动数量 -

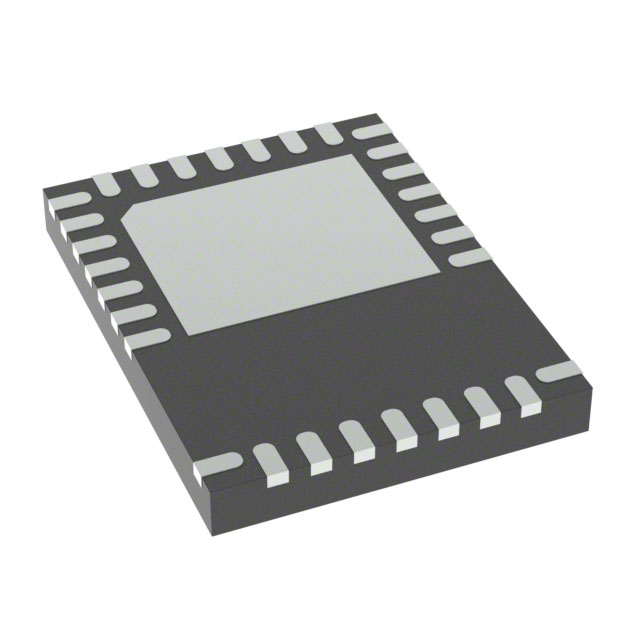

通用封装 QFN-30
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 卷带包装

NV6123厂商介绍

Navitas Semiconductor是一家领先的氮化镓(GaN)功率IC技术公司,专注于为移动、消费电子、企业和新能源市场提供更小、更高效和更节能的电源解决方案。公司的主要产品包括:

1. GaNFast:这是Navitas的氮化镓功率IC产品线,它们提供快速开关和高效率,适用于各种电源转换应用。

2. GaNSense:这是Navitas的氮化镓传感器产品线,它们能够提供精确的电流和电压测量,适用于需要高灵敏度和响应速度的应用。

3. AllGaN:这是Navitas的全氮化镓产品线,它们结合了氮化镓功率器件和氮化镓传感器,提供全面的解决方案。

Navitas的产品广泛应用于以下领域:
- 移动设备:如智能手机和笔记本电脑的快速充电。
- 消费电子:如无线耳机和智能手表的电源管理。
- 企业市场:如数据中心的电源优化。
- 新能源市场:如电动汽车和太阳能逆变器的高效能源转换。

Navitas的优势在于:
- 技术创新:拥有业界领先的氮化镓技术,提供高性能的功率转换解决方案。
- 产品多样性:提供从功率IC到传感器的广泛产品线,满足不同市场的需求。
- 市场领导:在氮化镓功率IC领域占据领导地位,推动行业技术进步。
- 环保节能:通过提供更高效的电源解决方案,帮助减少能源消耗和碳排放。

NV6123数据手册

厂牌 PDF简要描述 下载
NAVITAS SEMICONDUCTOR 其他驱动器 NAVITAS SEMICONDUCTOR NV6123 NV6123数据手册

NV6123封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 1.5417 ¥ 13.6442
15000+ $ 1.5279 ¥ 13.5223
库存: 5000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 68221
