ULN2003AMT/TR

产品分类: 其他驱动器
产品描述:
供应商型号: 31M-ULN2003AMT/TR
供应商: 云汉优选
标准整包数: 5

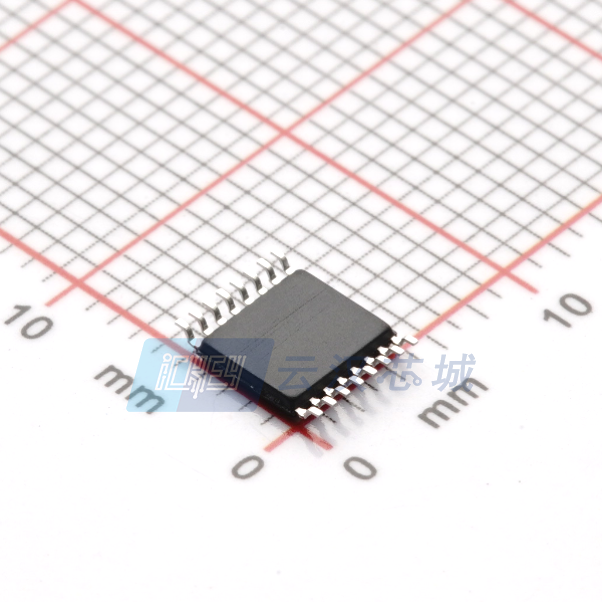

HGSEMI/广东华冠半导体 其他驱动器 ULN2003AMT/TR

ULN2003AMT/TR概述

    # ULN2003A 达林顿阵列功率驱动集成电路技术手册

    产品简介


    基本介绍
    产品类型:达林顿阵列功率驱动集成电路
    主要功能:高耐压、大电流驱动,具有7路高增益达林顿阵列,适用于各种高低压、大电流的应用场景。
    应用领域:广泛应用于电磁阀、继电器、直流照明灯、小型电机以及LED驱动等领域。

    技术参数


    以下是ULN2003A的主要技术参数:
    | 参数 | 范围 |

    | 存储温度 | -65℃~150℃ |
    | 工作温度范围 | -40℃~85℃ |
    | 结温度范围 | -40℃~150℃ |
    | 输入电压 | -0.3V~30V |
    | 输出电压 | 55V |
    | 射极到基极的最高耐压 | 6.0V |
    | 集电极持续工作电流 | 500mA |
    | 基极持续工作电流 | 25mA |
    | 开态输入电流 | 0.93mA~1.35mA |
    | 关态输入电流 | 50μA~100μA |
    | 输入电压 | 2.4V~3.0V |
    | 输入电容 | 15pF~30pF |
    | 导通延迟时间 | ≤1.0μs |
    | 关断延迟时间 | ≤1.0μs |

    产品特点和优势


    特点
    - 高耐压和大电流:ULN2003A具有较高的耐压能力和强大的电流驱动能力,能够承受50V的电压和500mA的集电极输出电流。
    - 多种封装形式:提供DIP16、SOP16和TSSOP16三种封装形式,方便不同应用场景的选择。
    - 广泛的电气兼容性:可以直接与TTL、CMOS和PMOS电路连接,简化电路设计。
    - 嵌位二极管保护:内部设有连续的嵌位二极管,为感性负载提供了额外的保护。
    优势
    - 易于集成:能够直接处理原先需要标准逻辑缓冲器来处理的数据,大大简化了电路设计。
    - 稳定可靠:具有较低的漏电流和较好的温度稳定性,适用于恶劣的工作环境。
    - 高效节能:高增益达林顿阵列设计,提高了输出效率,减少了能量损耗。

    应用案例和使用建议


    实际应用场景
    - 电磁阀和继电器驱动:ULN2003A可以为电磁阀和继电器提供稳定的电流,从而实现精确控制。
    - 直流照明灯驱动:适用于控制各种类型的直流照明灯,如LED灯条等。
    - 小型电机驱动:ULN2003A具备足够的驱动能力,能够轻松驱动小型直流电机。
    使用建议
    - 散热管理:由于其大电流输出特性,使用时应注意散热,避免过热导致性能下降。
    - 输入电压匹配:使用时应确保输入电压符合器件要求,特别是与电源模块的匹配。
    - 外部元件选择:对于感应性负载,建议使用额外的稳压电路或滤波电容以进一步保护器件。

    兼容性和支持


    - 兼容性:ULN2003A可以直接与TTL、CMOS和PMOS电路连接,具有良好的电气兼容性。
    - 厂商支持:华冠半导体提供全面的技术支持和售后服务,确保客户在使用过程中能够得到及时有效的帮助。

    常见问题与解决方案


    问题1:过热
    解决方案:增加散热片或采用强制风冷方式来降低温度,确保器件在安全温度范围内工作。
    问题2:驱动不稳定
    解决方案:检查输入信号是否符合器件要求,确认电源电压稳定,必要时添加额外的滤波电容以提高稳定性。
    问题3:输入电压异常
    解决方案:仔细检查输入电压是否在器件规定的范围内,确保电源模块和负载之间匹配良好。

    总结和推荐


    综合评估
    ULN2003A是一款高性能、多功能的达林顿阵列功率驱动集成电路,适用于多种应用场景。其高耐压、大电流和良好的电气兼容性使其在市场上具有较强的竞争力。此外,华冠半导体提供的全面技术支持也增加了产品的可靠性。
    推荐
    基于上述分析,我们强烈推荐ULN2003A作为需要高电流、高电压驱动的应用场合的理想选择。无论是工业自动化还是消费电子,它都能提供可靠的解决方案。

ULN2003AMT/TR参数

参数
拓扑 -
驱动数量 -
通用封装 TSSOP-16

ULN2003AMT/TR厂商介绍

HGSEMi公司是一家领先的高科技企业,专注于研发和生产各类电子元件和模块。公司主营产品包括但不限于:

1. 传感器:包括温度、湿度、压力等多种类型的传感器,广泛应用于工业自动化、环境监测等领域。
2. 通信模块:涵盖无线通信、有线通信模块,服务于物联网、智能家居等行业。
3. 电源管理:提供高效能的电源解决方案,满足不同设备的能源需求。
4. 微控制器:为智能设备提供核心控制单元,广泛应用于自动化控制和智能系统。

HGSEMi的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持产品技术领先。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球布局:拥有广泛的全球销售和服务网络,为客户提供便捷的本地化支持。

HGSEMi致力于为客户提供高质量的产品和服务,推动电子技术的发展和应用。

ULN2003AMT/TR数据手册

厂牌 PDF简要描述 下载
HGSEMI/广东华冠半导体 其他驱动器 HGSEMI/广东华冠半导体 ULN2003AMT/TR ULN2003AMT/TR数据手册

ULN2003AMT/TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.8125
50+ ¥ 0.6565
150+ ¥ 0.5568
500+ ¥ 0.5058
2500+ ¥ 0.4465
5000+ ¥ 0.4215
库存: 5000
起订量: 5 增量: 2500
交货地:
最小起订量为:5
合计: ¥ 4.06
