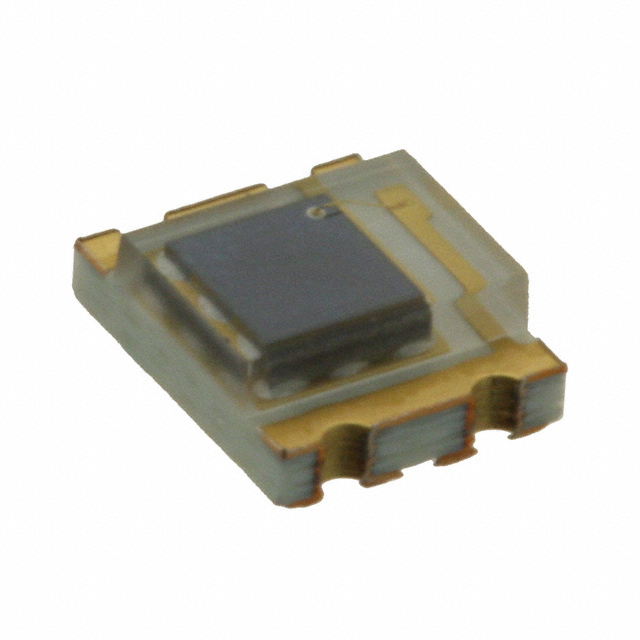

PD15-22C/TR8

产品分类: 光电二极管
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 940nm 400nm~1.1μm 10ns 32V(DC) PIN 10nA SMD 贴片安装 2.8mm*3.3mm*1.1mm
供应商型号: 31M-PD15-22C/TR8
供应商: 云汉优选
标准整包数: 5
EVERLIGHT/台湾亿光电子 光电二极管 PD15-22C/TR8

PD15-22C/TR8概述

    # Everlight PD15-22C/TR8 高速PIN光电二极管技术手册

    产品简介


    Everlight Electronics Co., Ltd. 的PD15-22C/TR8是一款高速且高灵敏度的PIN光电二极管,采用微型平顶透镜表面贴装(SMD)封装,并采用透明塑料制成。该器件特别适合应用于可见光和红外发光二极管(LED)的光谱匹配。它的主要功能包括:
    - 快速响应时间
    - 高光敏度
    - 小结电容
    这些特性使其成为高速光检测器的理想选择,并适用于复印机、游戏机等多种应用场景。

    技术参数


    绝对最大额定值
    | 参数 | 符号 | 最大值 | 单位 |
    ||
    | 反向电压 | VR | 32 | V |
    | 工作温度范围 | Topr | -25 ~ +85 | ℃ |
    | 存储温度范围 | Tstg | -40 ~ +100 | ℃ |
    | 焊接温度 | Tsol | 260 | ℃ |
    | 25℃时的最大功率耗散 | Pc | 150 | mW |
    光电特性(Ta=25℃)
    | 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 光谱带宽范围 | λ | 10% λP | 400 1100 | nm |
    | 峰值波长灵敏度 | λP | 940 | nm |
    | 开路电压 | VOC | Ee=5mW/cm², λP=940nm 0.41 V |
    | 短路电流 | ISC | Ee=1mW/cm², λP=875nm | 4.0 | 6.5 μA |
    | 反向光电流 | IL | Ee=1mW/cm², λP=875nm, VR=5V | 4.2 | 6.5 μA |
    | 暗电流 | ID | Ee=0mW/cm², VR=10V 10 | nA |
    | 反向击穿电压 | BVR | Ee=0mW/cm², IR=100μA | 32 | 170 V |
    | 总电容 | Ct | Ee=0mW/cm², f=1MHz, VR=5V 6 pF |
    | 上升时间 | tr 10 ns |
    | 下降时间 | tf | VR=5V, RL=1000Ω 10 ns |

    产品特点和优势


    PD15-22C/TR8光电二极管具有如下独特功能和优势:
    - 快速响应时间:适用于需要高频率响应的应用场景。
    - 高光敏度:能够在低光环境下有效工作。
    - 小结电容:减小了信号延迟,提升了整体性能。
    - 无铅:符合RoHS标准,环保安全。
    - 稳定性:在较宽的工作温度范围内依然保持优异性能。

    应用案例和使用建议


    应用案例
    - 高速光检测器:适用于要求快速响应的光学测量系统。
    - 复印机:提高扫描速度和精度。
    - 游戏机:实现精准的光线感应控制。
    使用建议
    - 防止过流保护:在使用时必须添加电阻以防止电压波动引起的电流突变,确保设备安全。
    - 存储条件:未开封前应保持在干燥环境中,开包后应在规定时间内使用。
    - 焊接条件:建议使用无铅焊料,不超过两次回流焊接,焊接过程中避免给LED施加应力。


    兼容性和支持


    - 兼容性:PD15-22C/TR8光电二极管兼容多种电路设计,易于集成到现有系统中。
    - 技术支持:制造商提供详细的用户指南和可靠性测试结果,帮助客户正确使用和维护产品。

    常见问题与解决方案


    问题与解决方案
    - 问题:设备在高温环境下运行不稳定。
    - 解决方案:检查并确认所有参数均在绝对最大额定值内,并采取适当的散热措施。
    - 问题:设备无法正常启动。
    - 解决方案:确认接线无误,电压及电流符合要求,必要时检查LED是否有损坏。
    - 问题:设备出现闪烁现象。
    - 解决方案:调整电路参数或更换LED,确保其工作状态稳定。

    总结和推荐


    综合评估
    PD15-22C/TR8是一款高性能的PIN光电二极管,具备快速响应、高灵敏度、小结电容等显著优势。它不仅适用于各种高端光学应用,还符合RoHS标准,为用户提供了一种安全可靠的解决方案。
    推荐
    鉴于其优越的技术参数和广泛的应用场景,我们强烈推荐将PD15-22C/TR8光电二极管应用于对光敏性和响应时间有严格要求的设计中。其卓越的性能和环保特性使其成为市场上极具竞争力的产品。

PD15-22C/TR8参数

参数
Vf-正向电压 -
显示颜色 -
辐射有效面积 -
暗电流 10nA
颜色 - 增强 -
视角 -
二极管类型 PIN
最大反向电压 32V(DC)
响应时间 10ns
光灵敏度 -
频谱范围 400nm~1.1μm
波长 940nm
长*宽*高 2.8mm*3.3mm*1.1mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PD15-22C/TR8数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 光电二极管 EVERLIGHT/台湾亿光电子 PD15-22C/TR8 PD15-22C/TR8数据手册

PD15-22C/TR8封装设计

查看详情并下载
Symbol
Footprint
3D Model
