2SD2161

产品分类: 三极管(BJT)
产品描述:
供应商型号: 2SD2161 TO-220F
供应商: 国内现货
标准整包数: 5

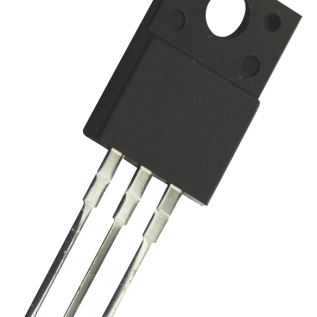

ISC/无锡固电半导体 三极管(BJT) 2SD2161

2SD2161概述


    产品简介


    产品名称: 2SD2161 Silicon NPN Darlington Power Transistor
    制造商: ISC Semiconductor
    产品类型: NPN双极功率晶体管
    主要功能: 用于低频功率放大器和低速开关应用
    应用领域: 主要应用于电力控制、电机驱动、照明系统等领域

    技术参数


    - 最大额定值:
    - 集电极-基极电压 (VCBO): 100 V
    - 集电极-发射极电压 (VCEO): 100 V
    - 发射极-基极电压 (VEBO): 7 V
    - 连续集电极电流 (IC): 5 A
    - 峰值集电极电流 (ICM): 10 A
    - 连续基极电流 (IB): 0.5 A
    - 最大功耗 (@Ta=25℃): 2 W
    - 最大功耗 (@TC=25℃): 20 W
    - 结温 (TJ): 150 ℃
    - 存储温度 (Tstg): -55~150 ℃
    - 电气特性:
    - 饱和压降 (VCE(sat)): 1.5 V @ IC=2A, IB=2mA
    - 导通增益 (hFE-1): 2000-20000 @ IC=2A, VCE=2V
    - 截止电流 (ICBO): 1.0 μA @ VCB=100V, IE=0
    - 电流增益带宽积 (fT): 30 MHz @ IC=0.5A, VCE=-5V
    - 输出电容 (COB): 35 pF @ IE=0, VCB=-10V, ftest=1MHz

    产品特点和优势


    - 高DC电流增益 (hFE-1): 范围为2000到20000,保证了在各种负载条件下的高效运行。
    - 低饱和压降 (VCE(sat)): 仅1.5V,显著减少了电路中的损耗。
    - 最小批次间差异: 确保产品在不同批次之间的性能一致,提升了系统的稳定性和可靠性。

    应用案例和使用建议


    - 应用案例:
    - 用于低频功率放大器的信号放大,确保输出信号不失真。
    - 用于低速开关应用中的电源转换,减少发热和能耗。
    - 使用建议:
    - 在使用过程中,应注意散热管理,避免长时间工作在接近最大功耗的状态下,以防止过热。
    - 定期检查电路连接和电源稳定性,确保晶体管在最佳状态下运行。

    兼容性和支持


    - 兼容性: 2SD2161可以与其他标准NPN双极晶体管进行互换使用,适合广泛的电子控制系统。
    - 支持: 制造商提供详尽的技术文档和客户支持,包括在线资源和现场技术支持。

    常见问题与解决方案


    1. 问题: 产品启动时频繁出现故障。
    - 解决方案: 检查电源电压是否稳定,确认电路连接无误,并适当增加散热措施。

    2. 问题: 输出信号失真。
    - 解决方案: 确认输入信号频率符合晶体管的适用范围,并调整相关参数以优化性能。

    3. 问题: 温度过高导致设备无法正常运行。
    - 解决方案: 加强散热措施,如使用散热片或风扇辅助散热。

    总结和推荐


    2SD2161 Silicon NPN Darlington Power Transistor 是一款适用于多种应用场景的高性能晶体管。其出色的电气特性和低损耗设计使其在电力控制和信号放大方面表现出色。我们强烈推荐该产品用于需要高效和可靠的电力管理的应用场景。

2SD2161参数

参数
最大集电极发射极饱和电压 -
最大功率耗散 -
VCEO-集电极-发射极最大电压 -
不同 Ib,Ic 时的 Vce 最大饱和值 -
配置 -
VCBO-最大集电极基极电压 -
VEBO-最大发射极基极电压 -
集电极电流 -
集电极截止电流 -
晶体管类型 -
通用封装 TO-220F

2SD2161厂商介绍

ISC(International Scientific Communications, Inc.)是一家全球性的公司,专注于提供高性能计算(HPC)解决方案,包括超级计算机、集群和存储系统。ISC的主营产品分类包括:

1. 超级计算机:提供高性能的计算能力,用于科学研究、工程设计和数据分析等领域。
2. 集群系统:构建分布式计算环境,适用于需要大规模并行处理的任务。
3. 存储系统:提供大容量、高速度的数据存储解决方案,满足数据密集型应用的需求。

ISC的产品广泛应用于以下领域:

- 科学研究:如气候模拟、生物信息学、物理模拟等。
- 工程设计:如汽车、**器的流体动力学模拟和结构分析。
- 金融服务:如风险管理、高频交易和金融建模。
- 数据分析:如大数据分析、机器学习和人工智能应用。

ISC的优势在于:

- 技术创新:不断研发新技术,以提高计算效率和降低能耗。
- 定制服务:根据客户需求提供定制化的解决方案。
- 全球支持:提供全球范围内的技术支持和服务。
- 性能领先:其超级计算机和集群系统在性能上处于行业领先地位。

ISC通过这些优势,帮助客户解决复杂的计算问题,推动科技进步和创新。

2SD2161数据手册

厂牌 PDF简要描述 下载
ISC/无锡固电半导体 三极管(BJT) ISC/无锡固电半导体 2SD2161 2SD2161数据手册

2SD2161封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 6.5625
1000+ ¥ 4.2
库存: 10000
起订量: 5 增量: 1000
交货地:
最小起订量为:5
合计: ¥ 32.81
