GBU810

产品分类: 整流二极管/整流桥
产品描述: 1KV 175A 5μA 4A GBU 通孔安装
供应商型号: GBU810
供应商: 云汉优选
标准整包数: 1000

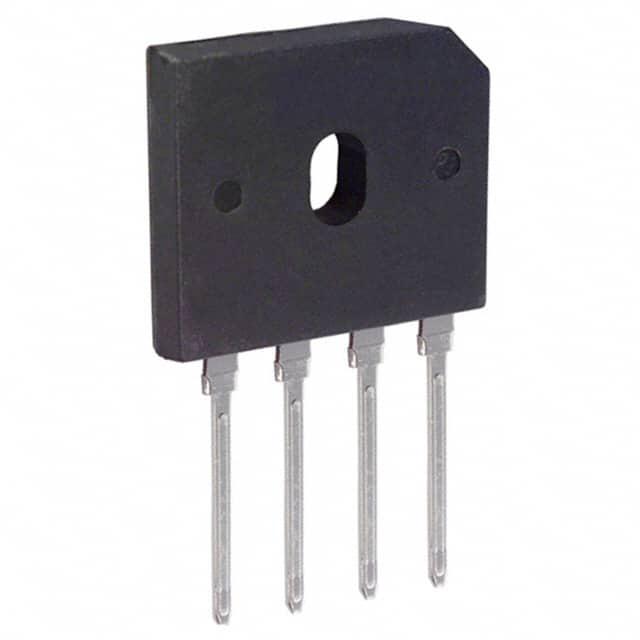

YANGJIE/扬州扬杰电子 整流二极管/整流桥 GBU810

GBU810概述

    GBU8005 THRU GBU810 桥式整流器技术手册

    产品简介


    GBU8005至GBU810系列是扬州扬杰电子科技有限公司生产的桥式整流器。这类电子元器件主要用于交流电到直流电的全波整流转换,广泛应用于监测器、电视、打印机、电源适配器、音频设备及家用电器等领域。它们采用GBU封装形式,符合UL认证标准,并且完全符合RoHS标准,适用于印刷电路板上的安装。

    技术参数


    - 最大重复峰值反向电压 (VRRM):
    - GBU8005: 50V
    - GBU801: 100V
    - GBU802: 200V
    - GBU804: 400V
    - GBU806: 600V
    - GBU808: 800V
    - GBU810: 1000V

    - 平均整流输出电流:
    - 配备散热器 @ Ta=25°C:8.0A
    - 不配备散热器 @ Ta=25°C:3.2A
    - 浪涌非重复正向电流 (IFSM):
    - 175A
    - 热阻:
    - 结点至环境,无散热器:25.0°C/W
    - 结点至外壳,带散热器:2.3°C/W

    产品特点和优势


    1. 认证齐全: 符合UL认证标准,文件编号为E230084。
    2. 高浪涌电流能力: 具备优秀的浪涌电流承受能力。
    3. 适应多种应用: 特别适合用于打印、显示器、电视、电源适配器等设备。
    4. 符合RoHS标准: 通过环保检测,不含有害物质。

    应用案例和使用建议


    GBU8005至GBU810系列可以广泛应用于各种AC/DC转换场合,如电源适配器、家电控制板等。对于使用这类整流器的产品,建议在设计时充分考虑散热需求,特别是在高功率使用情况下,以确保长期稳定运行。

    兼容性和支持


    - 兼容性: 本系列产品与市场上常见的电路板及其他电子元器件具有良好的兼容性。
    - 支持: 扬州扬杰提供详尽的技术文档、样品和售后服务,可联系当地的销售办事处获取更多信息和支持。

    常见问题与解决方案


    1. 问题: 使用过程中温度过高
    - 解决方案: 确保散热良好,必要时增加外部散热装置。
    2. 问题: 整流效率降低
    - 解决方案: 检查连接线和接触点是否松动,确保连接紧密。
    3. 问题: 额定电流过载
    - 解决方案: 减少负载电流,或者更换为更大额定电流的产品。

    总结和推荐


    综上所述,GBU8005至GBU810系列桥式整流器具备优良的电气特性和广泛的适用范围,适合需要高性能和高可靠性的应用场合。对于那些寻求高效能、高性价比的客户,强烈推荐使用此系列产品。

GBU810参数

参数
正向浪涌电流 175A
配置 -
If - 正向电流 4A
Ir - 反向电流 5μA
Vr-反向电压 1KV
反向恢复时间 -
通用封装 GBU
安装方式 通孔安装
零件状态 在售
包装方式 管装

GBU810厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

GBU810数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 GBU810 GBU810数据手册

GBU810封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 1.1167
库存: 12000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 1116.7
直接购买
加入购物车
