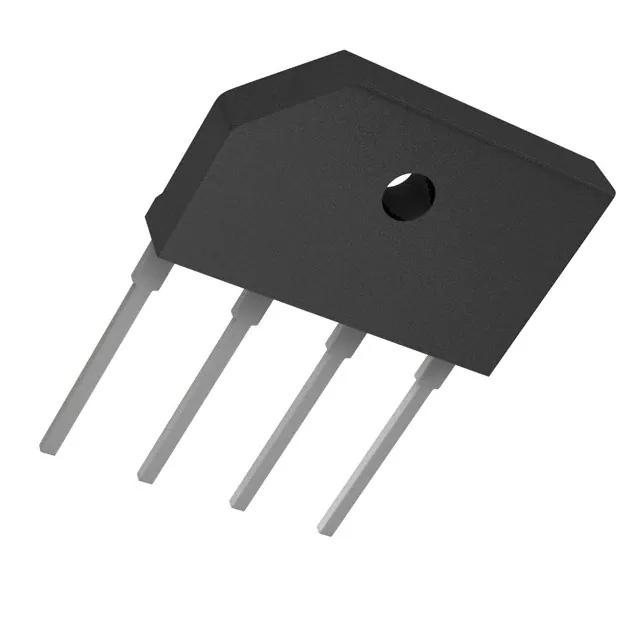

GBJ1510A

产品分类: 整流二极管/整流桥
产品描述: 1KV 280A 5μA 7.5A 6KBJ
供应商型号: GBJ1510A
供应商: 期货订购
标准整包数: 750
YANGJIE/扬州扬杰电子 整流二极管/整流桥 GBJ1510A

GBJ1510A概述

    桥式整流器GBJ15005A-GBJ1510A技术手册解析

    一、产品简介


    GBJ15005A至GBJ1510A系列桥式整流器由扬州扬杰电子科技有限公司制造。它们主要用于交流到直流的全波整流,适用于开关电源、家用电器、办公设备及工业自动化应用等领域。这些产品提供从50V到1000V不等的额定瞬时反向电压,适用于不同电压需求的应用场景。

    二、技术参数


    以下是该系列桥式整流器的主要技术规格和性能参数:
    | 参数 | 符号 | 单位 | GBJ15005A | GBJ1501A | GBJ1502A | GBJ1504A | GBJ1506A | GBJ1508A | GBJ1510A |
    ||
    | 最大重复峰值反向电压 | VRRM | V | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 平均整流输出电流 @60Hz 正弦波,R负载 A | 15.0(带散热器)
    3.5(无散热器) |
    | 冲击(非重复)正向电流 @60Hz 半正弦波,1周期,Tj=25°C | IFSM | A | 280 |
    | 电流平方时间 @1ms ≤ t < 8.3ms Tj=25°C,每个二极管的评级 | I²t | A²s | 325 |
    | 存储温度 | Tstg | °C | -55 ~ +150 |
    | 结温 | Tj | °C | -55 ~ +150 |
    | 端子到外壳的介质强度 @终端 AC 1分钟 | Vdis | kV | 2.5 |
    | 安装扭矩 | Tor | kg·cm | 8 |

    三、产品特点和优势


    该系列桥式整流器具有以下优势:
    - 获得UL认证(文件编号:E230084)
    - 采用薄型单列直插式封装
    - 具备高浪涌电流能力
    - 支持最大7秒焊接275°C,符合JESD 22-B106标准
    - 模具化合物满足UL 94 V-0级阻燃要求,符合RoHS标准
    - 引脚镀锡,符合J-STD-002和JESD22-B102标准
    - 波纹电阻率低

    四、应用案例和使用建议


    该系列桥式整流器广泛应用于通用场合的AC/DC桥式全波整流,如开关电源、家用电器、办公设备、工业自动化等领域。具体使用建议如下:
    - 在需要更高输出电流的场合,可以选择更大额定值的产品。
    - 为了确保长期可靠运行,建议在实际应用中配置适当的散热措施。

    五、兼容性和支持


    该系列桥式整流器与其他常见的电子元器件和设备具有良好的兼容性。公司提供详细的安装指导和技术支持服务,确保客户在使用过程中能够获得必要的帮助。

    六、常见问题与解决方案


    常见问题及其解决方案:
    - 问题1:安装时如何正确选择散热器?
    解决方法:根据实际功耗和环境温度,选择合适的散热器并按照制造商的建议进行安装。

    - 问题2:如何判断是否需要额外的散热装置?
    解决方法:参考产品手册中的热阻参数(RθJ-A 和 RθJ-C),结合实际工作条件进行评估。

    七、总结和推荐


    综合以上各方面,GBJ15005A至GBJ1510A系列桥式整流器凭借其卓越的电气特性和稳定可靠的性能,在各类AC/DC转换应用中表现出色。尤其是其出色的耐高温能力和高浪涌电流承受能力使其在复杂环境下仍能保持稳定的性能。因此,强烈推荐此系列产品用于多种电子应用场合。
    本文章基于扬州市扬杰电子科技有限公司提供的GBJ15005A至GBJ1510A桥式整流器的技术手册撰写而成,旨在为用户提供详尽的技术参考。

GBJ1510A参数

参数
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 280A
配置 -
If - 正向电流 7.5A
Ir - 反向电流 5μA
通用封装 6KBJ

GBJ1510A厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

GBJ1510A数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 GBJ1510A GBJ1510A数据手册

GBJ1510A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
750+ ¥ 2.0816
库存: 6750
起订量: 750 增量: 750
交货地:
最小起订量为:750
合计: ¥ 1561.2
直接购买
加入购物车
