首页  >  产品百科  >  GBP310S

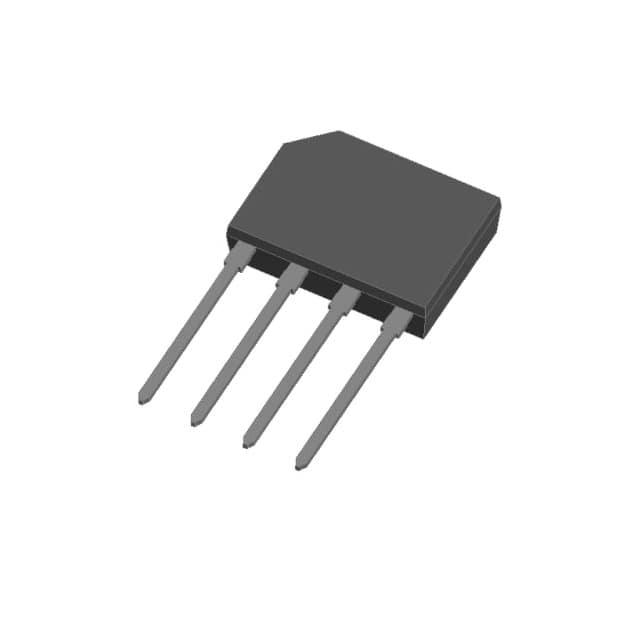

GBP310S

产品分类: 整流二极管/整流桥
产品描述: 1KV 65A 5μA 1.5A
供应商型号: GBP310S
供应商: 云汉优选
标准整包数: 2100
YANGJIE/扬州扬杰电子 整流二极管/整流桥 GBP310S

GBP310S概述

    桥式整流器GBP3005S至GBP310S技术手册

    1. 产品简介


    桥式整流器GBP3005S至GBP310S是扬州扬杰电子科技有限公司生产的一系列高性能整流器,适用于印刷电路板(PCB)。这些整流器广泛应用于各类电子设备中,如显示器、电视、打印机、电源、开关模式电源供应器、适配器、音频设备和家用电器等领域。

    2. 技术参数


    以下是GBP3005S至GBP310S的技术规格和性能参数:
    | 参数 | 符号 | 单位 | GBP3005S | GBP301S | GBP302S | GBP304S | GBP306S | GBP308S | GBP310S |
    ||
    | 重复峰值反向电压 | VRRM | V | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 平均整流输出电流(带散热片) | IO | A | 3.0 |
    | 峰值瞬时前向电流 | IFSM | A | 65 |
    | 电流平方时间 | It | A²s | 17.5 |
    | 存储温度 | Tstg | ℃ | -55~+150 |
    | 结温 | Tj | ℃ | -55~+150 |
    电气特性:
    | 参数 | 符号 | 单位 | 测试条件 | GBP3005S | GBP301S | GBP302S | GBP304S | GBP306S | GBP308S | GBP310S |

    | 最大瞬时前向压降 | VF | V | IFM=1.5A | 1.00 |
    | 额定直流反向电压下的最大直流反向电流 | IRRM | μA | VRM=VRRM | 5 |
    热特性:
    | 参数 | 符号 | 单位 | GBP3005S | GBP301S | GBP302S | GBP304S | GBP306S | GBP308S | GBP310S |
    ||
    | 结到环境的热阻 | RθJ-A | ℃/W | 50.0 |
    | 结到引脚的热阻 | RθJ-c | ℃/W | 5.0 |

    3. 产品特点和优势


    GBP3005S至GBP310S具备以下特点和优势:
    - 认证认可:通过UL认证,文件编号为E230084。
    - 高浪涌电流能力:具有出色的浪涌电流处理能力,适用于需要高频和高可靠性的场合。
    - 适应性强:专为印刷电路板设计,易于安装且性能稳定。
    - 高温兼容性:能够承受高达150℃的工作温度范围。

    4. 应用案例和使用建议


    这些桥式整流器常用于AC/DC桥式全波整流器中,广泛应用于各种家用电器、工业设备和消费电子产品中。例如,在打印机中作为电源转换器的一部分使用,可以确保设备在各种输入条件下稳定运行。
    使用建议:
    - 在使用时应考虑适当的散热措施,以防止因过热导致性能下降。
    - 根据不同的应用需求选择合适的型号,确保其满足特定的电气参数要求。

    5. 兼容性和支持


    GBP3005S至GBP310S可与市场上常见的印刷电路板和相关电子设备兼容。制造商提供了详细的安装指南和技术支持服务,以帮助客户解决可能遇到的问题。

    6. 常见问题与解决方案


    - 问题:整流器在高温环境下性能下降。
    - 解决方法:确保使用适当的散热措施,如添加散热片或提高周围环境的通风。

    - 问题:接通时出现较大的浪涌电流。
    - 解决方法:使用适当的保护电路,如TVS二极管或保险丝,来限制浪涌电流。

    7. 总结和推荐


    总体而言,GBP3005S至GBP310S是一款高效可靠的桥式整流器,特别适合在多种应用环境中使用。其优异的性能和高度的可靠性使其成为市场上同类产品的有力竞争者。我们强烈推荐此系列产品用于需要高效率和稳定性的应用场合。

GBP310S参数

参数
配置 -
If - 正向电流 1.5A
Ir - 反向电流 5μA
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 65A
包装方式 管装

GBP310S厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

GBP310S数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 GBP310S GBP310S数据手册

GBP310S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2100+ ¥ 0.696
库存: 18900
起订量: 2100 增量: 2100
交货地:
最小起订量为:2100
合计: ¥ 1461.6
直接购买
加入购物车
