YBS3010A

产品分类: 整流二极管/整流桥
产品描述: 1KV 120A 5μA 1.5A 贴片安装
供应商型号: 14M-YBS3010A YBS2/TBS
供应商: 云汉优选
标准整包数: 1
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YBS3010A

YBS3010A概述

    YBS30005A至YBS3010A桥式整流器技术手册

    产品简介


    YBS30005A至YBS3010A系列是扬州扬杰电子科技有限公司生产的桥式整流器。这些器件广泛应用于通用目的的AC/DC全波整流电路,适用于开关电源(SMPS)、照明镇流器、适配器、电池充电器、家用电器、办公设备以及电信设备等领域。

    技术参数


    - 最大重复峰值反向电压(VRRM):从50V到1000V。
    - 平均整流输出电流(IO):在60Hz正弦波、电阻负载下,Tc=110°C时为3.0A。
    - 浪涌非重复性正向电流(IFSM):在60Hz半正弦波、1个周期内,Tj=25°C时为120A。
    - 瞬态热阻:
    - 结到环境:55.0°C/W
    - 结到引脚:15.0°C/W
    - 结到外壳:10.0°C/W
    - 存储温度范围:-55°C~+150°C
    - 工作结温范围:-55°C~+150°C
    - 热阻(RθJ-A):55.0°C/W
    - 热阻(RθJ-L):15.0°C/W
    - 热阻(RθJ-C):10.0°C/W
    - 符合RoHS标准

    产品特点和优势


    - 认证:通过UL认证,编号为E313149。
    - 自动化装配:适合自动放置。
    - 高浪涌电流能力:可承受高达120A的浪涌电流。
    - 符合MSL级别1标准,可在最高260°C的回流焊峰值温度下工作。
    - 无卤素材料:采用RoHS合规的无卤素模塑料,满足环保要求。
    - 封装形式:YBS封装,满足UL 94 V-0阻燃等级。

    应用案例和使用建议


    这些桥式整流器在多种应用场景中表现出色,例如用于笔记本电脑充电器、电动工具的适配器、照明设备以及家电中的整流电路。对于具体应用,需要注意确保在极端条件下(如高温环境)下的工作稳定性和可靠性。使用时建议采用适当的散热措施,以避免过热损坏。

    兼容性和支持


    YBS30005A至YBS3010A系列与同类规格的其他桥式整流器具有良好的互换性。厂商提供了详细的技术文档和支持,包括订购信息、包装方式等,以便客户快速获取所需的产品信息。

    常见问题与解决方案


    - 问题:整流器在高温环境下工作不稳定。
    - 解决方案:增加外部散热片或采用导热胶增强散热效果。
    - 问题:浪涌电流处理不当导致损坏。
    - 解决方案:使用合适的保险丝或其他保护措施来限制浪涌电流。
    - 问题:接线端子易氧化导致接触不良。
    - 解决方案:使用防氧化涂层或定期清洁接线端子。

    总结和推荐


    YBS30005A至YBS3010A系列桥式整流器具有高可靠性、易于安装的特点,适用于广泛的电子应用领域。其优异的热管理和浪涌电流承受能力使得它们成为高效能整流电路的理想选择。强烈推荐给需要高性能、高可靠性的电子设备制造商和工程师们使用。

YBS3010A参数

参数
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 120A
配置 -
If - 正向电流 1.5A
Ir - 反向电流 5μA
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

YBS3010A厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

YBS3010A数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 YBS3010A YBS3010A数据手册

YBS3010A封装设计

查看详情并下载
Symbol
Footprint

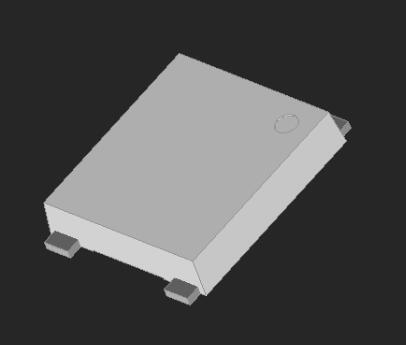

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.46
250+ ¥ 0.4436
500+ ¥ 0.4271
3000+ ¥ 0.3943
库存: 33
起订量: 50 增量: 3000
交货地:
最小起订量为:50
合计: ¥ 0
直接购买
加入购物车
