首页  >  产品百科  >  GBJ3508

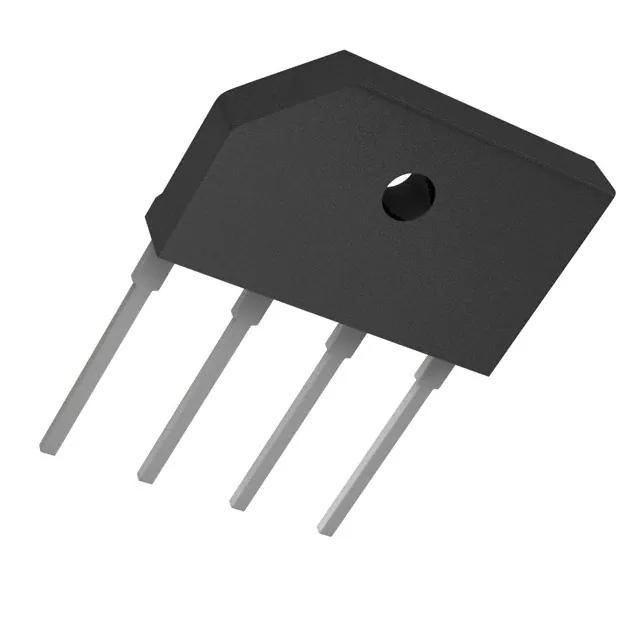

GBJ3508

产品分类: 整流二极管/整流桥
产品描述: 800V 350A 5μA 17.5A 桥,4elements 6KBJ
供应商型号: 14M-GBJ3508 6KBJ/GBJ
供应商: 云汉优选
标准整包数: 1
YANGJIE/扬州扬杰电子 整流二极管/整流桥 GBJ3508

GBJ3508概述

    桥式整流器(Bridge Rectifiers)技术手册

    产品简介


    桥式整流器(Bridge Rectifiers)是一种广泛应用于交流电源转换为直流电源的关键电子元器件。它们通常用于AC/DC桥式全波整流,适合于各种类型的开关电源、家用电器、办公设备及工业自动化装置等场合。

    技术参数


    以下是桥式整流器的主要技术参数列表:
    - 最大重复峰值反向电压 (VRRM):
    - GBJ35005A: 50 V
    - GBJ3501A: 100 V
    - GBJ3502A: 200 V
    - GBJ3504A: 400 V
    - GBJ3506A: 600 V
    - GBJ3508A: 800 V
    - GBJ3510A: 1000 V
    - 平均整流输出电流:
    - 有散热器情况下,Tc=87°C时: 35.0 A
    - 无散热器情况下,Ta=25°C时: 3.5 A
    - 浪涌(非重复性)正向电流:
    - IFSM: 380 A
    - 电流平方时间:
    - I²t: 599 A²s
    - 存储温度范围 (Tstg): -55°C 至 +150°C
    - 结温 (Tj): -55°C 至 +150°C
    - 终端对壳体的介质击穿电压 (Vdis): 2.5 kV
    - 热阻抗 (RθJ-A): 22.0 °C/W (无散热器)
    - 热阻抗 (RθJ-C): 0.8 °C/W (有散热器)

    产品特点和优势


    桥式整流器具有以下特点和优势:
    - UL 认证: 通过了 UL 认证,文件编号为 E230084。
    - 紧凑封装: 采用薄型单列直插封装,节省空间。
    - 高浪涌电流能力: 具备高浪涌电流能力,适用于瞬时高压的应用环境。
    - RoHS 合规: 环保材料,符合 RoHS 标准。

    应用案例和使用建议


    桥式整流器在多种应用场景中发挥重要作用,例如在电源适配器、LED 驱动器和电动工具等设备中。在使用过程中,建议在需要较高散热效率的情况下安装散热片,以确保正常运行并延长使用寿命。

    兼容性和支持


    桥式整流器与标准电路板设计高度兼容,可直接替换同类产品。厂商提供详尽的技术支持和售后服务,包括产品咨询、故障排查和技术指导。

    常见问题与解决方案


    以下是用户可能遇到的一些问题及其解决方案:
    - 问题: 设备启动时出现过载现象。
    - 解决方案: 检查输入电压是否稳定,确保散热条件良好。

    - 问题: 整流器发热严重。
    - 解决方案: 加装散热片,优化散热条件。

    - 问题: 电流波动较大。
    - 解决方案: 检查电路连接是否牢固,避免干扰源。

    总结和推荐


    综上所述,桥式整流器(Bridge Rectifiers)凭借其高性能、高可靠性以及广泛的应用范围,在电子元器件市场上具有极强的竞争力。鉴于其卓越的性能和良好的市场口碑,我们强烈推荐在各类电源管理和转换应用中使用此类产品。

GBJ3508参数

参数
Ir - 反向电流 5μA
Vr-反向电压 800V
反向恢复时间 -
正向浪涌电流 350A
配置 桥,4elements
If - 正向电流 17.5A
通用封装 6KBJ

GBJ3508厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

GBJ3508数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 GBJ3508 GBJ3508数据手册

GBJ3508封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.17
50+ ¥ 2.0925
100+ ¥ 2.015
200+ ¥ 1.86
库存: 500
起订量: 10 增量: 15
交货地:
最小起订量为:10
合计: ¥ 21.7
直接购买
加入购物车
