YBS3010

产品分类: 整流二极管/整流桥
产品描述: 1KV 110A 5μA 1.5A 桥,4elements 贴片安装
供应商型号: 14M-YBS3010 YBS2/TBS
供应商: 云汉优选
标准整包数: 1
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YBS3010

YBS3010概述


    产品简介


    YBS30005至YBS3010是阳江市阳捷电子科技有限公司生产的桥式整流器系列。这些桥式整流器主要用于AC/DC桥式全波整流,在开关电源(SMPS)、照明镇流器、适配器、电池充电器、家用电器、办公设备和电信设备等多种场合中广泛使用。它们以其高可靠性、良好的热管理和高效能而著称。

    技术参数


    基本电气特性:
    - 最大重复峰值反向电压 (VRRM): 50V 至 1000V
    - 平均整流输出电流 (@60Hz 线形波, R-负载, Tc=110℃): 3.0A
    - 非重复性正向浪涌电流 (@60Hz 半正弦波, 1个周期, Tj=25℃): 110A
    - 电流平方时间 (@1ms ≤ t < 8.3ms, Tj=25℃, 每个二极管的额定值): 50.21A²s
    - 存储温度 (Tstg): -55℃ 至 +150℃
    - 结温 (Tj): -55℃ 至 +150℃
    热特性:
    - 热阻 (结至环境, RθJ-A): 55.0℃/W
    - 热阻 (结至引脚, RθJ-L): 15.0℃/W
    - 热阻 (结至外壳, RθJ-C): 10.0℃/W

    产品特点和优势


    - UL认证: 产品通过了美国安全实验室(UL)的认可,文件号为E313149。
    - 自动化装配: 适合自动化放置,提高生产效率。
    - 高浪涌电流能力: 可承受高达110A的非重复性正向浪涌电流。
    - 符合MSL 1级标准: 符合J-STD-020标准,最大峰值焊接温度可达260℃。

    应用案例和使用建议


    应用案例:
    YBS30005至YBS3010广泛应用于家用电器、办公设备和电信设备等领域。例如,在家庭照明系统中作为整流器使用,可以有效地将交流电转换为直流电。
    使用建议:
    1. 选择合适的封装尺寸: 根据具体的应用需求选择不同封装尺寸的产品,以确保最佳的电气特性和热管理。
    2. 合理布局散热: 在设计PCB时,需考虑到产品的热阻特性,保证良好的散热效果。
    3. 注意安装方向: 根据产品上的标记正确安装极性。

    兼容性和支持


    这些桥式整流器与其他电子元器件和设备具有良好的兼容性,适用于各种电路板的设计。公司提供详细的技术支持和售后服务,确保客户在使用过程中遇到任何问题都能得到及时有效的解决。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题:在高温环境下运行时,电流下降明显。
    - 解决方案: 检查PCB的散热设计,确保有足够的散热措施来降低结温,以维持电流稳定性。

    2. 问题:电路过载导致整流器损坏。
    - 解决方案: 安装适当的保护电路,如熔断器和限流器,以防止电路过载。

    总结和推荐


    YBS30005至YBS3010系列桥式整流器凭借其卓越的电气特性和可靠性,广泛应用于多种电子设备中。其独特的高浪涌电流能力和自动化装配特性使其在市场上具有较强的竞争力。强烈推荐使用这些产品以提高电路的可靠性和性能。
    综上所述,YBS30005至YBS3010系列桥式整流器在各类应用中表现出色,具备强大的市场竞争力,强烈推荐在相关应用中采用。

YBS3010参数

参数
正向浪涌电流 110A
配置 桥,4elements
If - 正向电流 1.5A
Ir - 反向电流 5μA
Vr-反向电压 1KV
反向恢复时间 -
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

YBS3010厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

YBS3010数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 YBS3010 YBS3010数据手册

YBS3010封装设计

查看详情并下载
Symbol
Footprint

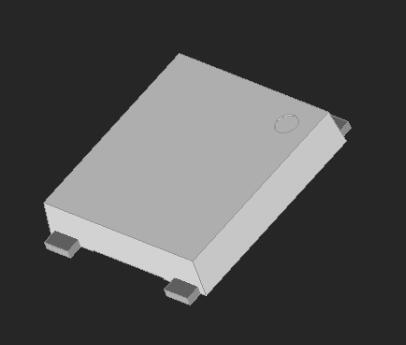

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
60+ ¥ 0.4361
300+ ¥ 0.4206
600+ ¥ 0.405
3000+ ¥ 0.3738
库存: 18460
起订量: 60 增量: 3000
交货地:
最小起订量为:60
合计: ¥ 26.16
直接购买
加入购物车
