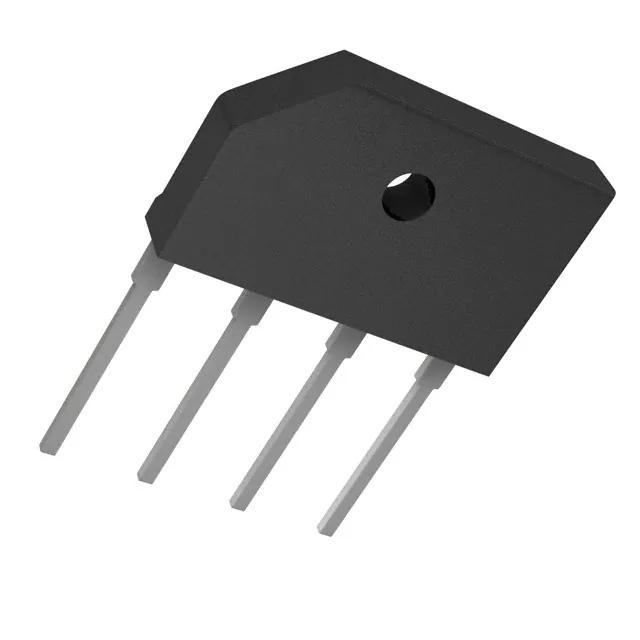

KBJ1508

产品分类: 整流二极管/整流桥
产品描述: 800V 220A 5μA 7.5A 4KBJ
供应商型号: 14M-KBJ1508
供应商: 云汉优选
标准整包数: 1
YANGJIE/扬州扬杰电子 整流二极管/整流桥 KBJ1508

KBJ1508概述

    KBJ15005至KBJ1510桥式整流器技术手册

    产品简介


    KBJ15005至KBJ1510系列是扬州阳捷电子科技有限公司生产的桥式整流器,广泛应用于AC/DC桥式全波整流,适用于开关电源、家用电器、办公设备及工业自动化等众多领域。这些产品通过UL认证,并采用薄型单列直插封装,具有高浪涌电流能力。

    技术参数


    - 重复峰值反向电压 (VRRM):
    - KBJ15005: 50 V
    - KBJ1501: 100 V
    - KBJ1502: 200 V
    - KBJ1504: 400 V
    - KBJ1506: 600 V
    - KBJ1508: 800 V
    - KBJ1510: 1000 V
    - 最大平均整流输出电流 (IO):
    - 带散热器 @ 60 Hz正弦波,R负载,Tc = 110℃: 15.0 A
    - 不带散热器 @ Ta = 25℃: 3.6 A
    - 非重复性浪涌正向电流 (IFSM):
    - @ 60 Hz半正弦波,1周期,Tj = 25℃: 220 A
    - 存储温度 (Tstg) 和 结温 (Tj):
    - -55 ℃ ~ +150 ℃
    - 介电强度 (Vdis):
    - 终端到外壳:AC 1分钟 2 kV
    - 热阻 (RθJ-A):
    - 不带散热器:25.0 ℃/W
    - 带散热器:2.3 ℃/W
    - 最大瞬态正向电压降 (VF):
    - IFM = 7.5 A 时:1.00 V

    产品特点和优势


    KBJ15005至KBJ1510系列具有以下显著特点:
    - UL认证: 符合美国安全标准
    - 薄型单列直插封装: 节省空间
    - 高浪涌电流能力: 可承受220 A的非重复性浪涌电流
    - 低热阻: 有助于高效散热
    - 环保: RoHS合规,无铅

    应用案例和使用建议


    这些桥式整流器通常用于家庭电器和办公设备中的电源转换。在实际应用中,可以配合散热器使用以提高可靠性。例如,在开关电源的设计中,KBJ1501可作为输入端的整流器使用,确保稳定的直流输出。
    使用建议:
    - 确保正确安装散热器,避免过热损坏。
    - 在高温环境下使用时,注意散热问题。
    - 使用大功率应用时,建议选择更高耐压等级的产品,如KBJ1506及以上型号。

    兼容性和支持


    这些桥式整流器设计上兼容大多数标准电子设备和电路板。制造商提供技术支持,并可通过官方网站获取更多资料和支持服务。

    常见问题与解决方案


    问题1:长时间使用后温度过高。
    解决方案:加装散热器或改善通风条件。
    问题2:频繁出现浪涌电流导致损坏。
    解决方案:选择更高耐浪涌电流能力的型号,如KBJ1506及以上。

    总结和推荐


    KBJ15005至KBJ1510系列桥式整流器凭借其高可靠性和多功能性,非常适合在各种电子设备中使用。特别是在需要承受高浪涌电流和保证稳定输出的应用中,具有明显优势。总体来看,这是一系列性价比高的优质电子元器件,强烈推荐使用。

KBJ1508参数

参数
Ir - 反向电流 5μA
Vr-反向电压 800V
反向恢复时间 -
正向浪涌电流 220A
配置 -
If - 正向电流 7.5A
通用封装 4KBJ

KBJ1508厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

KBJ1508数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 KBJ1508 KBJ1508数据手册

KBJ1508封装设计

查看详情并下载
Symbol
Footprint
3D Model
