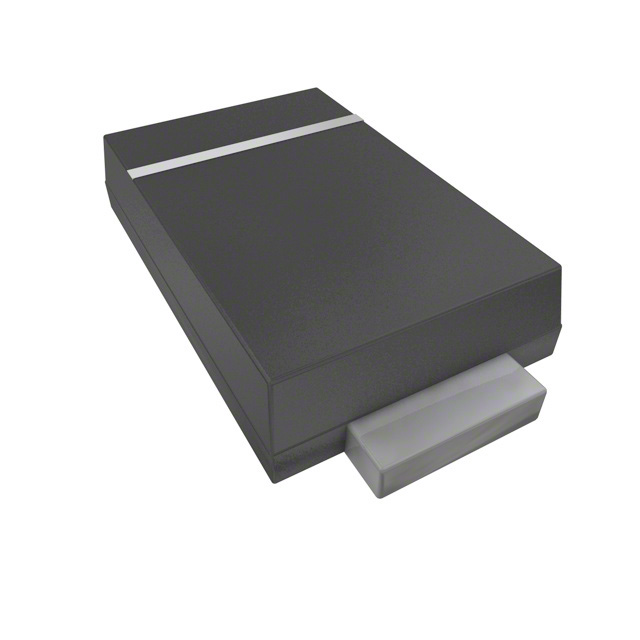

H2DF

产品分类: 整流二极管/整流桥
产品描述: 50A 50ns 5μA 2A SMAF
供应商型号: H2DF
供应商: 云汉优选
标准整包数: 3000
YANGJIE/扬州扬杰电子 整流二极管/整流桥 H2DF

H2DF概述

    高效表面贴装整流二极管技术手册

    1. 产品简介


    类型: 表面贴装高效整流二极管
    主要功能: 用于高频率的电源整流、逆变器、转换器及续流二极管
    应用领域: 消费类电子、电信设备

    2. 技术参数


    | 参数 | 符号 | 单位 | H2AF | H2BF | H2DF | H2GF | H2JF | H2KF | H2MF |
    ||
    | 重复峰值反向电压 | VRRM | V | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 平均整流输出电流 | IO | A | 2.0 |
    | 瞬态峰值正向电流 | IFSM | A | 50 |
    | 储存温度 | Tstg | ℃ | -55~+150 |
    | 结温 | Tj | ℃ | -55~+150 |
    | 最大瞬时正向压降 | VF | V | 1.0 | 1.3 | 1.7
    | 最大反向恢复时间 | trr | ns | 50 | 75
    | 最大DC反向电流 | IRRM | μA | 5.0 | 100
    | 典型热阻抗 | RθJ-A | ℃/W | 70 |
    | 典型热阻抗 | RθJ-L | ℃/W | 20 |

    3. 产品特点和优势


    - 低剖面封装:适合自动化装配
    - 玻璃钝化芯片结:提供更长使用寿命
    - 高正向浪涌能力:适用于高电流应用
    - 超快反向恢复时间:减少开关损耗
    - 符合J-STD-020标准的MSL等级1

    4. 应用案例和使用建议


    应用案例:
    - 用于消费类电子产品中的高频整流器
    - 在电信设备中作为续流二极管
    使用建议:
    - 在电路设计时,确保引脚布局符合图示要求(如图5所示)
    - 根据实际工作条件选择合适的型号,以确保最佳性能
    - 在安装过程中,采用低温焊接工艺以避免过热损坏

    5. 兼容性和支持


    兼容性:
    - 与所有标准表面贴装技术兼容
    支持:
    - 公司提供全面的技术支持和售后保障

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后不能正常工作 | 检查引脚焊接情况,确保没有虚焊或短路 |
    | 反向电压超过额定值 | 更换合适额定值的二极管 |
    | 工作时发热严重 | 改善散热措施,例如增加散热片 |

    7. 总结和推荐



    总结

    :
    - 该产品具有优异的反向恢复时间和正向浪涌能力,特别适用于高频整流和逆变器应用
    - 低剖面封装和良好的热管理能力,确保了其在紧凑设计中的应用潜力
    - 强大的可靠性使其成为市场上的有力竞争者
    推荐:
    - 强烈推荐在高频整流和逆变器等高可靠性要求的应用中使用此产品。

H2DF参数

参数
配置 -
If - 正向电流 2A
Ir - 反向电流 5μA
Vr-反向电压 -
反向恢复时间 50ns
正向浪涌电流 50A
通用封装 SMAF
