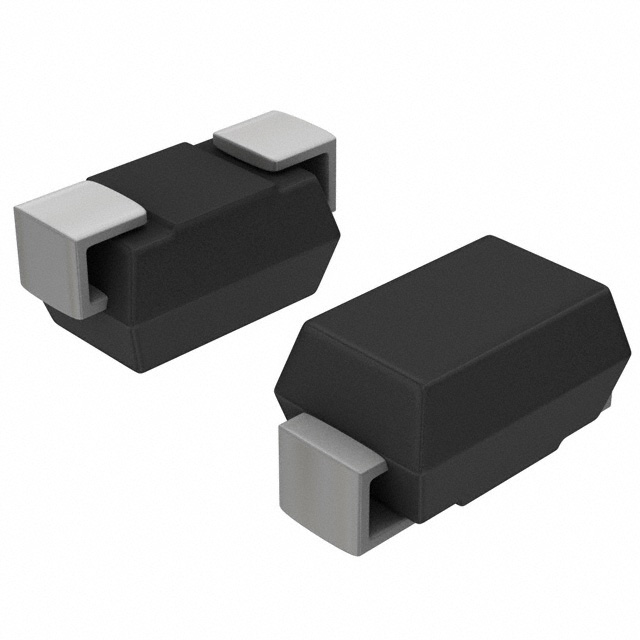

ES1B-F1-0000HF

产品分类: 整流二极管/整流桥
产品描述: 35ns 1A DO214AC 贴片安装
供应商型号: ES1B-F1-0000HF
供应商: 国内现货
标准整包数: 5000
YANGJIE/扬州扬杰电子 整流二极管/整流桥 ES1B-F1-0000HF

ES1B-F1-0000HF概述

    电子元器件产品技术手册

    产品简介


    本文将详细介绍来自扬州扬杰电子科技有限公司的ES1A至ES1K系列表面贴装超快恢复整流二极管。这些二极管主要用于高频电源整流,例如电源适配器、逆变器、转换器以及消费和通信设备中的续流二极管。

    技术参数


    | 参数 | 符号 | 单位 | ES1A | ES1B | ES1C | ES1D | ES1F | ES1G | ES1H | ES1J | ES1K |
    |
    | 最大重复峰值反向电压 | VRRM | V | 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 800 |
    | 最大均方根电压 | VRMS | V | 35 | 70 | 105 | 140 | 210 | 280 | 350 | 420 | 560 |
    | 最大直流阻断电压 | VDC | V | 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 800 |
    | 平均整流输出电流 | IO | A | 1.0 | - | - | - | - | - | - | - | - |
    | 峰值正向浪涌电流 | IFSM | A | - | 30 | - | 60 | - | - | - | - | - |
    | 正向瞬态电压降 | VF | V | 0.95 | 1.3 | 1.7 | 1.85 | - | - | - | - | - |
    | 最大反向恢复时间 | trr | ns | - | - | - | - | 35 | - | - | - | - |
    | 最大直流反向电流 | IR | μA | 5 | 100 | - | - | - | - | - | - | - |

    产品特点和优势


    - 低外形封装:适合自动化放置,提高生产效率。
    - 玻璃钝化芯片接合面:增强耐用性和可靠性。
    - 高正向浪涌能力:可以承受瞬间大电流冲击。
    - 超快反向恢复时间:适用于高频电路设计。
    - 符合J-STD-020标准:满足无铅焊接要求。

    应用案例和使用建议


    - 应用案例:广泛应用于高频电源整流,如电源适配器、逆变器和转换器。
    - 使用建议:
    - 确保接线正确,阴极端标有标志。
    - 注意温度限制,避免过热。

    兼容性和支持


    - 兼容性:与常见的PCB布局兼容,建议采用推荐的焊盘布局。
    - 支持:提供详细的技术文档和应用指南,确保用户能够顺利安装和使用。

    常见问题与解决方案


    1. 问题:浪涌电流过大导致损坏。
    - 解决方案:选择更大容量的型号,如ES1H及以上。
    2. 问题:反向恢复时间过长。
    - 解决方案:检查是否电路匹配,调整相关电路参数。

    总结和推荐


    总体而言,ES1A至ES1K系列表面贴装超快恢复整流二极管在高频电路应用中表现出色,具有良好的可靠性和耐久性。推荐用于需要高性能和高可靠性的场合。如果您正在寻找一款性能优越且适用广泛的二极管,ES1A至ES1K系列是值得考虑的选择。

ES1B-F1-0000HF参数

参数
Vr-反向电压 -
反向恢复时间 35ns
正向浪涌电流 -
配置 -
If - 正向电流 1A
Ir - 反向电流 -
通用封装 DO214AC
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ES1B-F1-0000HF厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

ES1B-F1-0000HF数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 ES1B-F1-0000HF ES1B-F1-0000HF数据手册

ES1B-F1-0000HF封装设计

查看详情并下载
Symbol
Footprint
3D Model
