YBSM4006

产品分类: 整流二极管/整流桥
产品描述: 600V 120A 5μA 2A YBS-3
供应商型号: 14M-YBSM4006 YBS3/TBL
供应商: 云汉优选
标准整包数: 1
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YBSM4006

YBSM4006概述


    产品简介


    YBSM40005 至 YBSM4010 桥式整流器
    YBSM40005 至 YBSM4010 系列桥式整流器是由扬州阳捷电子科技有限公司生产的高性能电子元件。这些桥式整流器广泛应用于通用场合,例如交流/直流全波整流,在开关电源(SMPS)、照明镇流器、适配器、电池充电器、家用电器、办公设备及通信设备等领域的AC/DC桥式全波整流。

    技术参数


    - 重复峰值反向电压 (VRRM):50V 至 1000V
    - 平均整流输出电流 (IO):4.0A @ 60Hz 正弦波,R负载,Tc=100℃
    - 浪涌非重复正向电流 (IFSM):120A @ 60Hz 正弦波,1个周期,Tj=25℃
    - 电流平方时间 (I²t):60A²s @ 1ms≤t≤8.3ms,Tj=25℃
    - 存储温度 (Tstg):-55°C 至 +150°C
    - 结温 (Tj):-55°C 至 +150°C
    - 最大瞬态正向压降 (VF):1.0V @ IFM=2.0A
    - 最大直流反向电流 (IRRm):5μA @ Tj=25℃,VRM=VRRM
    - 热阻抗 (RθJ-A, RθJ-L, RθJ-C):55°C/W, 10°C/W, 5°C/W @ PCB尺寸为30mm×15mm×1.6mm

    产品特点和优势


    YBSM40005 至 YBSM4010 桥式整流器具有多项优势:
    - 适合自动化装配:专为自动化生产线设计,提高了生产效率和产品质量。
    - 高浪涌电流能力:能够承受高达120A的非重复正向浪涌电流,适用于恶劣环境下的使用。
    - 符合MSL等级1标准:根据J-STD-020标准,最高峰值焊接温度可达260°C,符合无铅焊接要求。
    - 环保材料:塑封化合物符合UL 94 V-0阻燃等级,且RoHS和无卤素材料。
    - 引脚镀锡:引脚采用镀锡处理,符合J-STD-002和JESD22-B102标准。

    应用案例和使用建议


    YBSM40005 至 YBSM4010可以应用于多种领域,如开关电源、照明镇流器、电池充电器等。在选择这些桥式整流器时,应确保它们的VRRM值大于或等于电路中的最高反向电压。同时,根据负载情况合理选择合适的整流输出电流(IO)。
    使用建议:
    - 在大电流和高浪涌环境下,需确保散热良好,以防止过热损坏。
    - 引脚焊接到PCB上时,确保焊点均匀,避免短路或虚焊。

    兼容性和支持


    - 兼容性:这些桥式整流器与大多数标准电路板和PCB设计兼容,能够无缝集成到各种系统中。
    - 支持和服务:扬州阳捷电子科技有限公司提供详尽的技术文档和支持服务,帮助用户快速解决使用过程中遇到的问题。此外,公司还提供了多样的交付模式,以满足不同客户的需求。

    常见问题与解决方案


    - 问题1:产品出现过热现象
    - 解决方案:检查散热是否足够,若散热不足,则增加散热片或改善通风条件。
    - 问题2:整流器失效
    - 解决方案:确认输入电压不超过VRRM的最大值,同时检查是否有外部因素导致整流器过载。
    - 问题3:电路中存在杂散电感
    - 解决方案:适当添加滤波电容器,减小杂散电感的影响。

    总结和推荐


    YBSM40005 至 YBSM4010 桥式整流器是一款高性能的电子元件,具有诸多优点,包括高浪涌电流能力、适合自动化装配等特点。它在AC/DC桥式全波整流领域的应用非常广泛,适用于开关电源、照明镇流器、电池充电器等多种场合。考虑到其卓越的性能和良好的技术支持,我们强烈推荐使用这款产品。

YBSM4006参数

参数
If - 正向电流 2A
Ir - 反向电流 5μA
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 120A
配置 -
通用封装 YBS-3
零件状态 在售
包装方式 卷带包装

YBSM4006厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

YBSM4006数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 YBSM4006 YBSM4006数据手册

YBSM4006封装设计

查看详情并下载
Symbol
Footprint

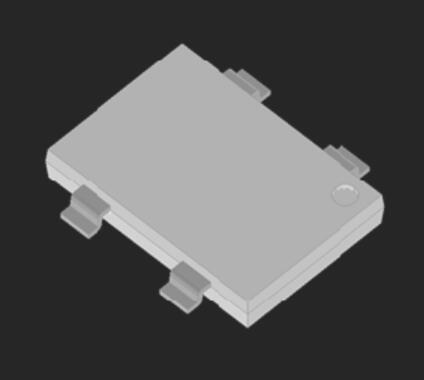

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 1.1175
100+ ¥ 1.0803
200+ ¥ 1.043
1800+ ¥ 1.0058
库存: 1800
起订量: 20 增量: 1800
交货地:
最小起订量为:20
合计: ¥ 22.35
直接购买
加入购物车
