首页  >  产品百科  >  BR2510W

BR2510W

产品分类: 整流二极管/整流桥
产品描述: 1KV 400A 10μA 12.5A BR-W
供应商型号: BR2510W
供应商: 云汉优选
标准整包数: 50

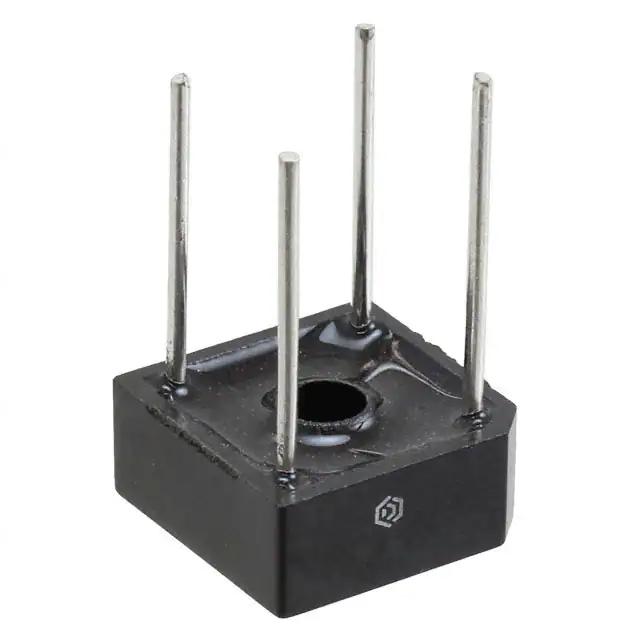

YANGJIE/扬州扬杰电子 整流二极管/整流桥 BR2510W

BR2510W概述

    电子元器件产品技术手册:桥式整流器

    产品简介


    桥式整流器(Bridge Rectifiers)是一种常用的电子元器件,主要用于将交流电转换为直流电。该产品系列包括BR25005至BR2510等型号,适用于多种应用场合,如电源供应、家用电器、办公设备和工业自动化系统等。

    技术参数


    以下是各个型号的主要技术参数列表:
    | 参数 | 单位 | BR25005 | BR2501 | BR2502 | BR2504 | BR2506 | BR2508 | BR2510 |
    |
    | 最大瞬时正向电压降 (每二极管) | V | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 |
    | 最大直流反向电流 (每二极管) | μA | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
    | 最大重复峰值反向电压 | V | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 平均整流输出电流 | A | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
    | 非重复瞬时正向电流 | A | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
    | 最大存储温度 | ℃ | -55~+150 | -55~+150 | -55~+150 | -55~+150 | -55~+150 | -55~+150 | -55~+150 |
    | 结温 | ℃ | -55~+150 | -55~+150 | -55~+150 | -55~+150 | -55~+150 | -55~+150 | -55~+150 |
    | 绝缘强度 | kV | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |

    产品特点和优势


    1. 认证标志:UL认证,文件编号E230084。
    2. 通用端子设计:三种安装方式——插入式、接线片式或PCB焊接。
    3. 高浪涌电流能力:可承受大电流冲击。
    4. 低热阻:优秀的散热性能。
    5. 符合RoHS标准:环保无铅设计。
    6. 高温耐受:最高耐温达275°C(7秒),符合JESD 22-B106标准。

    应用案例和使用建议


    1. 家用电器:用于冰箱、洗衣机等家电的电源供应。
    2. 工业设备:适用于工厂自动化设备的电源供应。
    3. 办公室设备:如打印机、复印机等的电源管理。
    使用建议:
    - 在选择合适型号时,应考虑负载条件和散热要求。
    - 确保正确安装以避免热损坏。

    兼容性和支持


    这些产品兼容大多数主流的电源管理设备,符合国际标准。制造商提供全面的技术支持,包括在线文档和本地销售办事处的支持服务。

    常见问题与解决方案


    1. 安装过程中出现过热现象:
    - 解决方法:检查散热器是否正确安装,并确保周围没有堵塞物影响散热。

    2. 长期运行后效率降低:
    - 解决方法:定期检查连接点是否松动或氧化,确保良好接触。

    总结和推荐


    综上所述,BR25005至BR2510系列桥式整流器以其卓越的性能、多样化的安装方式和广泛的应用范围,在各种电力管理和控制应用中表现出色。其出色的电气特性和可靠性使其成为电源转换的理想选择。对于需要高性能和稳定性的应用,强烈推荐使用该系列产品。

BR2510W参数

参数
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 400A
配置 -
If - 正向电流 12.5A
Ir - 反向电流 10μA
通用封装 BR-W
零件状态 在售
包装方式 散装

BR2510W厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

BR2510W数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 BR2510W BR2510W数据手册

BR2510W封装设计

查看详情并下载
Symbol
Footprint
3D Model
