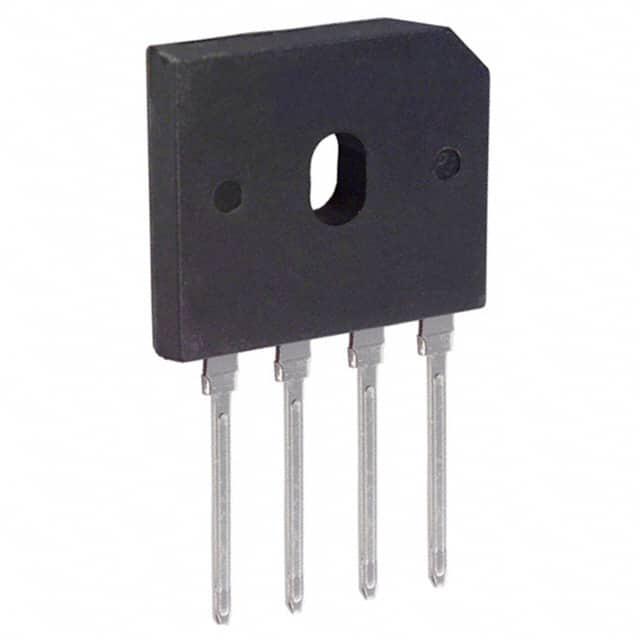

GBU610

产品分类: 整流二极管/整流桥
产品描述: 1KV 150A 5μA 3A GBU 通孔安装
供应商型号: 14M-GBU610 GBU
供应商: 云汉优选
标准整包数: 1
YANGJIE/扬州扬杰电子 整流二极管/整流桥 GBU610

GBU610概述


    产品简介


    GBU6005到GBU610系列桥式整流器是专为通用电源转换应用设计的产品,包括AC/DC全波整流。这些产品广泛应用于各种消费电子产品如电视、打印机、适配器以及家用电器等。通过采用先进的制造工艺和严格的质量控制标准,GBU6005至GBU610确保在复杂多变的工作环境中稳定运行。

    技术参数


    | 参数 | 单位 | GBU6005 | GBU601 | GBU602 | GBU604 | GBU606 | GBU608 | GBU610 |
    |
    | 最大瞬时反向电压 | V | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 平均整流输出电流 | A | 6.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 |
    | 峰值非重复性正向电流 | A | 150 | 150 | 150 | 150 | 150 | 150 | 150 |
    | 最大瞬时正向压降 | V | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
    | 最大直流反向电流 | μA | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
    | 工作温度范围 | ℃ | -55~+150| -55~+150| -55~+150| -55~+150| -55~+150| -55~+150| -55~+150|
    | 储存温度范围 | ℃ | -55~+150| -55~+150| -55~+150| -55~+150| -55~+150| -55~+150| -55~+150|
    | 热阻(结-壳,带散热器) | ℃/W | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 |
    | 热阻(结-环境,无散热器) | ℃/W | 26.0 | 26.0 | 26.0 | 26.0 | 26.0 | 26.0 | 26.0 |

    产品特点和优势


    - UL认证:GBU6005至GBU610系列通过了严格的UL认证,符合国际安全标准。
    - 高浪涌电流能力:具备高耐受浪涌电流的能力,特别适用于打印机、适配器等要求较高的场合。
    - 良好的热管理:具有较低的热阻,特别是在加装散热器的情况下,能够有效散热。
    - RoHS合规性:所有产品均为无铅焊接,满足RoHS要求。

    应用案例和使用建议


    - 通用应用:适用于打印机、适配器、音频设备、家庭电器等多种消费类电子产品。
    - 建议使用场景:为了确保最佳性能,建议在印刷电路板上安装时注意散热问题,以防止过热导致器件损坏。
    - 使用优化方案:建议在高功率需求的应用场景下,如电源供应单元(PSU),可以配合散热片使用,以延长使用寿命。

    兼容性和支持


    - 兼容性:这些桥式整流器与常见的PCB布局和大多数标准焊接工艺兼容。
    - 支持:制造商提供详尽的技术文档和支持服务,确保客户能正确理解和应用这些产品。

    常见问题与解决方案


    - Q:如何确定适合的具体型号?
    A:根据需要处理的最大反向电压选择合适的型号。
    - Q:如何判断器件是否正常工作?
    A:通过测量实际的整流输出电流和压降来确认。
    - Q:如果器件出现过热情况怎么办?
    A:可以考虑添加额外的散热措施,如安装散热片。

    总结和推荐


    GBU6005至GBU610系列桥式整流器以其高效能和可靠性,在多种电子设备中表现出色。其具备的高耐浪涌电流能力和良好的散热设计使其成为理想的电源转换解决方案。特别适合于需要长期稳定运行的场景。因此,强烈推荐使用该系列产品。
    总的来说,GBU6005至GBU610系列桥式整流器凭借其优秀的性能和可靠性,在市场上具有很强的竞争力。

GBU610参数

参数
Ir - 反向电流 5μA
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 150A
配置 -
If - 正向电流 3A
通用封装 GBU
安装方式 通孔安装
零件状态 在售
包装方式 管装

GBU610厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

GBU610数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 GBU610 GBU610数据手册

GBU610封装设计

查看详情并下载
Symbol
Footprint
3D Model
