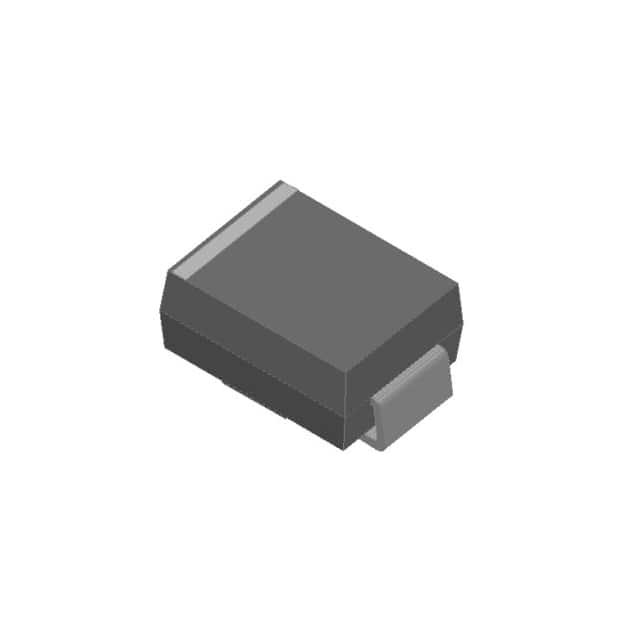

GS5M

产品分类: 整流二极管/整流桥
产品描述: 1KV 150A 48ns 5μA 5A SMC(DO-214AB) 贴片安装
供应商型号: 31M-GS5M
供应商: 云汉优选
标准整包数: 1
YANGJIE/扬州扬杰电子 整流二极管/整流桥 GS5M

GS5M概述


    产品简介


    GS5A至GS5M系列是扬州扬杰电子科技有限公司生产的表面贴装型通用整流二极管,适用于高频和低损耗的应用场景。该系列产品以其高效能、高可靠性及高浪涌电流能力著称,广泛应用于电源管理、通信设备、工业控制及消费电子等领域。

    技术参数


    | 参数名称 | 单位 | GS5A | GS5B | GS5D | GS5G | GS5J | GS5K | GS5M |
    |
    | 反向重复峰值电压 | V | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 最大平均正向输出电流 | A | 5.0 |
    | 正向浪涌电流(非重复) | A | 120 |
    | 贮存温度范围 | ℃ | -55 |
    | 结温范围 | ℃ | -55 |
    | 结点到环境热阻 | ℃/W | 47 |
    | 结点到引脚热阻 | ℃/W | 13 |

    产品特点和优势


    GS5A至GS5M系列具有高效率、高电流承载能力和高可靠性,同时具备较强的浪涌电流处理能力。这些特性使得它们成为高性能电子设备的理想选择。此外,其低功耗设计有助于提高整体系统的能源效率,并且符合RoHS标准,适合环保要求高的应用场合。

    应用案例和使用建议


    该系列产品常用于各种开关电源模块中,尤其是在需要承受较大瞬态电压冲击的应用环境中表现优异。为了确保最佳性能,在安装时应遵循手册中提供的焊盘布局指南,并注意良好的散热措施以避免过热问题。

    兼容性和支持


    GS5A至GS5M系列二极管与其他同类产品具有良好的互换性,可以轻松替换市场上常见的其他品牌型号。厂家提供全面的技术支持服务,包括但不限于产品咨询、故障诊断和技术培训等。

    常见问题与解决方案


    - 问:如何判断二极管是否损坏?
    答:可以通过万用表测量其正反向电阻来判断,正常情况下应该显示较大的反向阻值和较小的正向阻值。

    - 问:如何改善焊接质量?
    答:严格按照规定的焊接温度曲线操作,并确保焊盘清洁无污渍。

    总结和推荐


    综上所述,GS5A至GS5M系列整流二极管凭借其卓越的技术指标和广泛的适用性,在众多领域都有着出色的表现。它不仅满足了现代化电子产品对于高效能的需求,同时也考虑到了环境保护的要求。因此,我们强烈推荐此款产品给那些寻求可靠且高性能电子组件的客户们。

GS5M参数

参数
Ir - 反向电流 5μA
Vr-反向电压 1KV
反向恢复时间 48ns
正向浪涌电流 150A
配置 -
If - 正向电流 5A
通用封装 SMC(DO-214AB)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

GS5M厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

GS5M数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 GS5M GS5M数据手册

GS5M封装设计

查看详情并下载
Symbol
Footprint
3D Model
