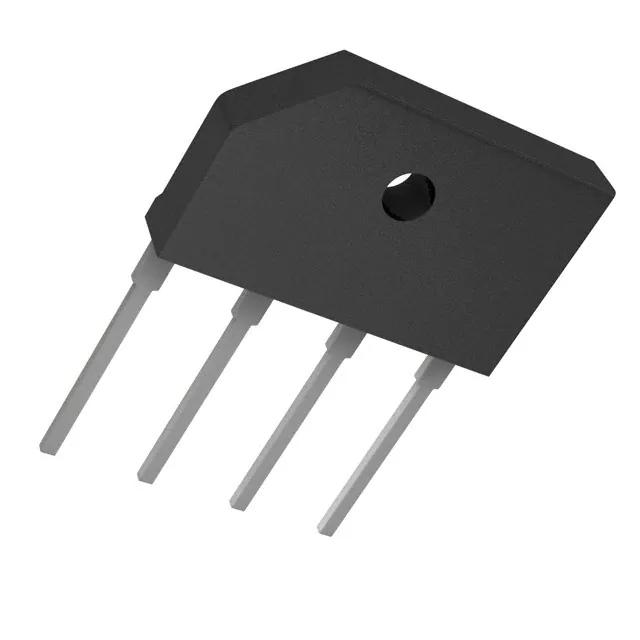

GBJ1006

产品分类: 整流二极管/整流桥
产品描述: 600V 175A 5μA 5A 6KBJ
供应商型号: 14M-GBJ1006 6KBJ/GBJ
供应商: 云汉优选
标准整包数: 1
YANGJIE/扬州扬杰电子 整流二极管/整流桥 GBJ1006

GBJ1006概述

    桥式整流器产品技术手册概述

    1. 产品简介


    桥式整流器(Bridge Rectifiers)是一种广泛应用于交流到直流转换过程中的电子元器件。本系列产品涵盖GBJ10005至GBJ1010型号,主要用于AC/DC桥式全波整流,适用于开关电源、家用电器、办公设备及工业自动化等领域。其基本结构和原理使其成为现代电力电子设备中不可或缺的组件之一。

    2. 技术参数


    - 重复峰值反向电压 (VRRM):50V至1000V
    - 平均整流输出电流 (IO):
    - 带散热器:10.0A(环境温度25℃)
    - 不带散热器:3.5A(环境温度25℃)
    - 浪涌非重复正向电流 (IFSM):175A
    - 电流平方时间 (It²):2S,127A
    - 存储温度范围 (Tstg):-55℃ 至 +150℃
    - 结温范围 (Tj):-55℃ 至 +150℃
    - 介电强度 (Vdis):2.5kV
    - 热阻:无散热器时25.0℃/W;带散热器时2.3℃/W

    3. 产品特点和优势


    - UL认证:GBJ系列已通过UL认证(文件号E230084),确保安全可靠。
    - 薄型单列直插封装:便于安装和布局设计。
    - 高浪涌电流能力:适合需要处理瞬态过载的应用场合。
    - 焊接耐受性:可承受高达275℃的最大焊接温度,符合JESD 22-B106标准。

    4. 应用案例和使用建议


    桥式整流器广泛用于各类电子设备中,例如:
    - 开关电源:作为核心元件实现高效能转换。
    - 家用电器:如电视、冰箱等。
    - 办公设备:打印机、复印机等。
    使用建议:
    - 在选择型号时,根据具体需求确定合适的VRRM值。
    - 使用散热器以提高最大输出电流能力。
    - 注意接线正确,避免极性错误导致损坏。

    5. 兼容性和支持


    GBJ系列桥式整流器与主流电子设备兼容性良好,易于集成。制造商提供详细的技术文档和支持服务,以帮助客户解决可能出现的问题。

    6. 常见问题与解决方案


    - 问题1:无法达到预期的输出电流。
    - 解决方案:检查是否正确安装散热器,确保良好的热传导。
    - 问题2:输出电流波动较大。
    - 解决方案:检查输入电压是否稳定,确认负载电阻匹配。
    - 问题3:产品在高温环境下性能下降。
    - 解决方案:选用更高额定温度的产品,如GBJ1010。

    7. 总结和推荐


    桥式整流器GBJ系列凭借其优良的性能和广泛的应用范围,在市场上具备很强的竞争优势。无论是家用还是工业级应用,这些产品都能提供可靠的性能表现。总体而言,我们强烈推荐使用此系列的产品,特别是对于那些寻求高性能且符合RoHS标准的解决方案的用户来说。

GBJ1006参数

参数
正向浪涌电流 175A
配置 -
If - 正向电流 5A
Ir - 反向电流 5μA
Vr-反向电压 600V
反向恢复时间 -
通用封装 6KBJ

GBJ1006厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

GBJ1006数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 GBJ1006 GBJ1006数据手册

GBJ1006封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
80+ ¥ 2.1705
400+ ¥ 2.0982
800+ ¥ 2.0258
1600+ ¥ 1.9535
库存: 620
起订量: 80 增量: 15
交货地:
最小起订量为:80
合计: ¥ 173.64
