GBPC1510W

产品分类: 整流二极管/整流桥
产品描述: 1KV 300A 10μA 7.5A GBPC
供应商型号: GBPC1510W
供应商: 云汉优选
标准整包数: 50

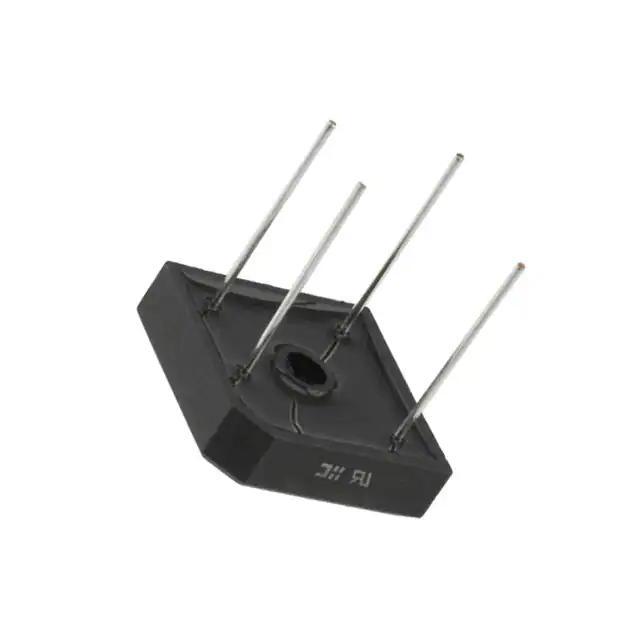

YANGJIE/扬州扬杰电子 整流二极管/整流桥 GBPC1510W

GBPC1510W概述

    桥式整流器GBPC15005(W)至GBPC1510(W)技术手册

    1. 产品简介


    桥式整流器GBPC15005(W)至GBPC1510(W)是扬州阳捷电子科技有限公司生产的一系列通用桥式整流器,适用于AC/DC桥式全波整流。这些整流器广泛应用于电源供应器、家用电器、办公设备和工业自动化等领域。

    2. 技术参数


    以下为GBPC15系列桥式整流器的技术参数:
    - 重复峰值反向电压(VRRM):50V至1000V
    - 平均整流输出电流(IO):15A(带散热器,Tc=55℃)
    - 浪涌(非重复)正向电流(IFSM):300A
    - 电流平方时间(I²t):375A²s
    - 存储温度(Tstg):-55℃至+150℃
    - 结温(Tj):-55℃至+150℃
    - 介电强度(终端到外壳):2.5kV
    - 安装扭矩(TOR):10kg·cm

    3. 产品特点和优势


    - 通用三向端子:支持快接端子、缠绕端子或PCB安装。
    - 高浪涌电流能力:300A,适合应对瞬间大电流冲击。
    - 低热阻:有助于提高整体效率并延长使用寿命。
    - SMT兼容性:支持275°C最大焊接温度,符合JESD22-B106标准。

    4. 应用案例和使用建议


    - 典型应用:AC/DC桥式全波整流,用于电源供应器、家用电器、办公设备和工业自动化。
    - 使用建议:
    - 在高温环境下使用时,建议外加散热器以确保稳定运行。
    - 确保安装扭矩控制在推荐范围内,以避免过紧或过松导致的损坏。

    5. 兼容性和支持


    - 兼容性:该系列产品适用于多种不同的电气系统和设备,特别适用于需要较高可靠性的场合。
    - 支持信息:详细信息可参阅官方网站www.21yangjie.com或联系当地的销售办事处。

    6. 常见问题与解决方案


    - Q: 产品在高温下无法正常工作。
    - A: 确保安装了散热器,并遵循推荐的安装扭矩范围。
    - Q: 产品在大电流下频繁烧毁。
    - A: 检查是否有浪涌电流保护装置,并确保其正确安装和使用。
    - Q: 如何确认产品的焊接温度是否合适?
    - A: 参考JESD22-B106标准,确保焊接温度不超过275°C。

    7. 总结和推荐


    综上所述,GBPC15系列桥式整流器具有广泛的适用范围和良好的性能表现。其高可靠性、高浪涌电流能力和易于安装的特点使其成为多种应用场景的理想选择。强烈推荐在各类电源系统、家用电器和工业设备中使用该系列产品。
    通过以上内容的详细介绍,相信读者已经对GBPC15系列桥式整流器有了全面了解。如果需要进一步的技术支持或购买信息,请访问扬州阳捷电子科技有限公司官网或联系相关销售部门。

GBPC1510W参数

参数
Ir - 反向电流 10μA
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 300A
配置 -
If - 正向电流 7.5A
通用封装 GBPC

GBPC1510W厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

GBPC1510W数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 GBPC1510W GBPC1510W数据手册
