MD60K12D1

产品分类: 整流二极管/整流桥
产品描述: 1.15KA 5mA
供应商型号: MD60K12D1
供应商: 期货订购
标准整包数: 10

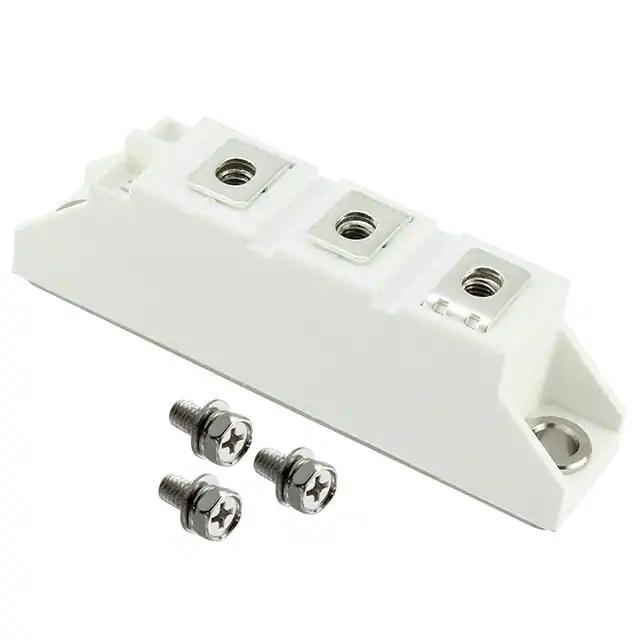

YANGJIE/扬州扬杰电子 整流二极管/整流桥 MD60K12D1

MD60K12D1概述

    # MD60C(A/K)-D1 系列电子元器件技术手册

    产品简介


    MD60C(A/K)-D1 系列是一种玻璃钝化整流二极管模块,专为非可控整流器和电机控制应用设计。它提供多种电压等级(800V 到 1800V),额定电流为 60A,适用于交流到直流转换器、交流电动机控制器的线路整流和直流电动机的场供应。MD60C(A/K)-D1 系列采用铝氧化物DBC陶瓷隔离金属底板,具有优异的热传导性能,以确保在各种应用环境下的可靠运行。

    技术参数


    最大额定值
    - VRRM:800V 至 1800V
    - IFAV:60A(单相半波180°导通,Tc=100℃)
    - IFSM:1150A(10ms脉冲,Tvj =45℃)
    - iT2:6600A2s(10ms脉冲,Tvj =45℃)
    - Visol:3000V(a.c. 50Hz,r.m.s. 1分钟)
    - Tvj:-40℃ 至 +150℃
    - Tstg:-40℃ 至 +125℃
    - Mt:转矩至接线端子(M5):3±15% Nm
    - Ms:转矩至散热器(M6):5±15% Nm
    - 重量:约100g
    热特性
    - Rth(j-c)(每二极管):0.4℃/W
    - Rth(j-c)(每模块):0.2℃/W
    - Rth(c-s)(模块):0.1℃/W
    电气特性
    - VFM(T=25℃,IF =200A):最大1.45V
    - IRD(Tvj=150℃,VRD=VRRM):最大5mA

    产品特点和优势


    MD60C(A/K)-D1 系列具备以下显著特点:
    - 高阻断电压:800V 至 1800V,适应广泛的应用需求。
    - 高效热传导:通过铝氧化物 DBC 陶瓷隔离金属底板实现。
    - 玻璃钝化芯片:提高长期可靠性。
    - UL认证:已获得美国保险商实验室 (UL) 认证。

    应用案例和使用建议


    应用案例
    1. 非可控整流器:用于交流到交流转换器,将交流电转换为可用的直流电。
    2. 电机控制:为交流电动机控制器提供可靠的电源转换。
    3. 直流电动机供电:为直流电动机提供稳定的电源。
    使用建议
    1. 在使用前,请检查环境温度是否在规定的范围之内(-40℃ 至 +150℃)。
    2. 确保散热器正确安装并可靠连接,以保持良好的热传导效果。
    3. 在选择接线端子时,注意转矩要求(M5 和 M6)以避免损坏。
    4. 定期检查模块的状态,确保其运行正常。

    兼容性和支持


    MD60C(A/K)-D1 系列可与其他标准接口和电源系统兼容,适用于多种电路设计。制造商提供技术支持和售后维护服务,确保用户在使用过程中得到全面的支持。

    常见问题与解决方案


    1. 问题:过载导致发热严重。
    - 解决方案:增加散热装置,改善通风条件,减少发热。
    2. 问题:电压超出限定值。
    - 解决方案:确认负载电流不超过规定值,调整外部电路确保安全运行。
    3. 问题:模块接触不良。
    - 解决方案:检查所有接线端子的连接是否牢固,重新紧固螺丝。

    总结和推荐


    MD60C(A/K)-D1 系列整流二极管模块以其高阻断电压、高效的热传导和良好的可靠性,在多种应用环境中表现出色。它在非可控整流器、电机控制及直流电动机供电等领域有着广泛应用。综合考虑其性能和适用性,我们强烈推荐这一系列模块作为高效能整流解决方案。

MD60K12D1参数

参数
Ir - 反向电流 5mA
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 1.15KA
配置 -
If - 正向电流 -

MD60K12D1厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

MD60K12D1数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 MD60K12D1 MD60K12D1数据手册

MD60K12D1封装设计

查看详情并下载
Symbol
Footprint
3D Model
