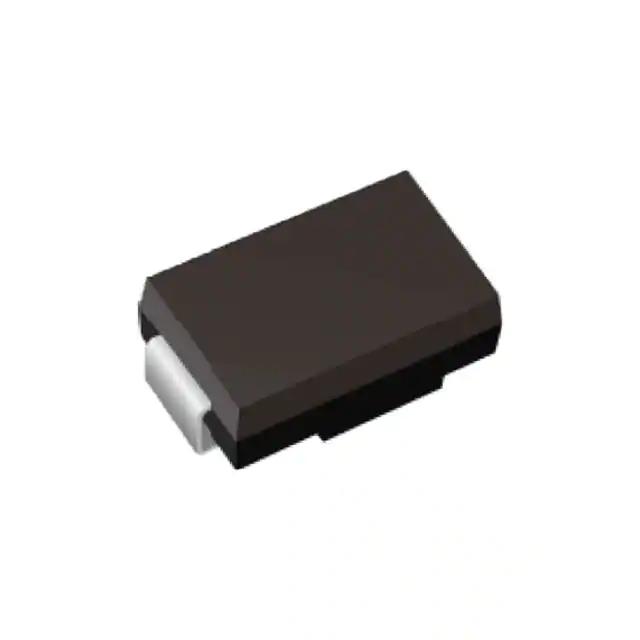

US1J

产品分类: 整流二极管/整流桥
产品描述: 600V 30A 75ns 5μA 1A SMA(DO-214AC)
供应商型号: 31M-US1J
供应商: 云汉优选
标准整包数: 1
YANGJIE/扬州扬杰电子 整流二极管/整流桥 US1J

US1J概述

    高效表面贴装整流二极管US1A至US1M

    产品简介


    高效表面贴装整流二极管US1A至US1M是由扬州市杨捷电子科技有限公司制造的高性能产品。这些二极管主要用于高频整流,适用于电源供应、逆变器、转换器及消费类和通信设备中的续流二极管。US1A至US1M系列提供了从50V到1000V的多种电压等级选择,以满足不同应用需求。

    技术参数


    US1A至US1M的主要技术参数如下:
    - 重复峰值反向电压(VRRM): 50V至1000V
    - 平均整流输出电流(IO): 最大1.0A
    - 非重复性正向浪涌电流(IFSM): 30A
    - 存储温度范围(Tstg): -55°C 至 +150°C
    - 结温范围(Tj): -55°C 至 +150°C
    - 最大瞬时正向电压降(VF): 在1.0A时为1.0V至1.7V
    - 最大反向恢复时间(TRR): 在0.5A时为50ns至75ns
    - 最大直流反向电流(IRRM): Ta=25°C时为5μA;Ta=125°C时为100μA
    - 典型热阻(RθJ-A): 75°C/W
    - 热阻(RθJ-L): 23°C/W

    产品特点和优势


    1. 低剖面封装: 适合自动化装配。
    2. 玻璃钝化芯片结: 增强了可靠性和使用寿命。
    3. 高正向浪涌能力: 能承受瞬间大电流。
    4. 超快反向恢复时间: 适用于高频应用。
    5. 符合MSL等级1标准: 适应无铅焊接工艺。
    6. ROHS合规: 符合环保要求。

    应用案例和使用建议


    这些二极管在电源供应和逆变器中被广泛使用。例如,在家用电器和通信设备中作为续流二极管来保护电路免受反向电压冲击。建议在使用时确保合适的散热设计,以避免过热导致损坏。

    兼容性和支持


    US1A至US1M与标准DO-214AC(SMA)封装兼容。扬州市杨捷电子科技有限公司提供详尽的技术支持和服务,确保用户能顺利安装和使用。

    常见问题与解决方案


    1. 问题: 反向电流过大。
    - 解决方案: 检查反向电压是否超出额定值,必要时更换二极管。
    2. 问题: 正向电压降过高。
    - 解决方案: 确认是否超出了电流范围,如电流过大需降低负载或更换更高电流等级的二极管。

    总结和推荐


    综上所述,US1A至US1M系列二极管以其出色的性能、高可靠性及广泛的应用场景,在电力电子和通信行业具有显著的竞争优势。对于需要高效、稳定的整流解决方案的应用场合,我们强烈推荐使用这些产品。

US1J参数

参数
反向恢复时间 75ns
正向浪涌电流 30A
配置 -
If - 正向电流 1A
Ir - 反向电流 5μA
Vr-反向电压 600V
通用封装 SMA(DO-214AC)

US1J厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

US1J数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 US1J US1J数据手册

US1J封装设计

查看详情并下载
Symbol
Footprint
3D Model
