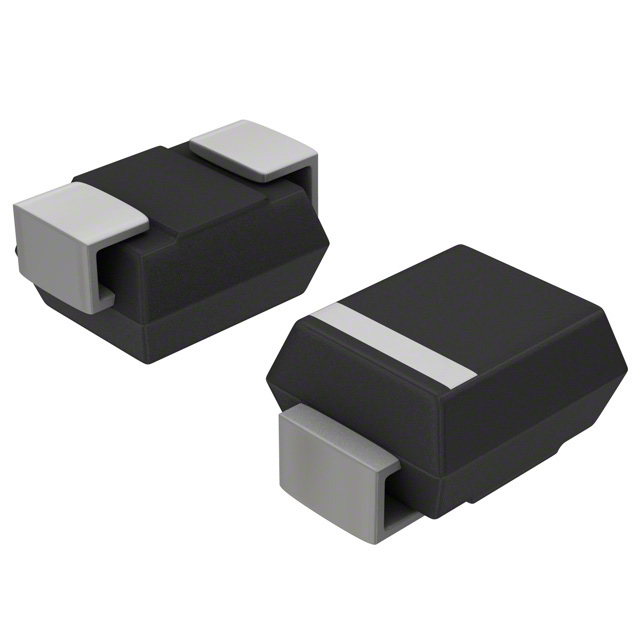

HS3J

产品分类: 整流二极管/整流桥
产品描述: 100A 75ns 5μA 3A SMC(DO-214AB) 贴片安装
供应商型号: 14M-HS3J SMC/DO-214AB
供应商: 云汉优选
标准整包数: 1
YANGJIE/扬州扬杰电子 整流二极管/整流桥 HS3J

HS3J概述

    HS3A 至 HS3M 表面贴装高效整流器

    产品简介


    HS3A 至 HS3M 是扬州扬杰电子科技有限公司生产的表面贴装高效整流器系列,广泛应用于电源管理和各类电子设备中。这些器件具有高电流能力、高可靠性及高浪涌电流能力,特别适合用于需要高性能整流的应用场合。

    技术参数


    - 最大瞬时正向电压降(每二极管):
    VF (IFM=3.0A) = 1.0V (HS3A) 到 1.7V (HS3M)
    - 最大反向恢复时间:
    TRR (IF=0.5A, IR=1.0A, Irr=0.25A) = 50ns (HS3A) 到 75ns (HS3M)
    - 最大直流反向电流(额定直流阻断电压下):
    IR (Ta=25℃) = 5μA, (Ta=125℃) = 100μA
    - 典型结电容(测量于 1MHz 反向电压为 4.0 V.D.C.):
    Cj = 40pF (HS3A-HS3D) 到 30pF (HS3F-HS3M)
    - 重复峰值反向电压 (VRRM):
    VRRM = 50V (HS3A) 到 1000V (HS3M)
    - 平均整流输出电流 (IO):
    IO @60Hz 正弦波, 电阻负载, TL (图1) = 3.0A
    - 单次半正弦波前向浪涌电流能力 (IFSM):
    IFSM = 100A (1个周期, Ta=25℃)

    产品特点和优势


    - 高电流能力:能够处理大电流,适用于各种高功率应用。
    - 高可靠性:保证长期稳定运行,降低维护成本。
    - 高浪涌电流能力:能够承受短时高电流冲击,增加系统的可靠性和稳定性。
    - 符合RoHS标准:无铅且环保,满足现代生产标准。
    - 焊接温度可达260°C(最高10秒,按JESD 22-B106):耐高温焊接工艺,确保连接质量。

    应用案例和使用建议


    - 应用案例:应用于电源转换器、电机驱动器和其他需要高效整流的应用场合。
    - 使用建议:根据具体应用场景选择合适的型号,如高电压应用可选择HS3M。确保电路板上的铜垫面积满足规范要求,以增强散热效果。

    兼容性和支持


    - 兼容性:适合与其他标准表面贴装设备(SMD)兼容。
    - 支持:供应商提供详细的技术文档和支持服务,帮助用户更好地理解和使用该系列产品。

    常见问题与解决方案


    - 问题1:浪涌电流能力不足。
    解决方案:选择更高型号的产品,如HS3M,确保能够承受更高的浪涌电流。
    - 问题2:反向恢复时间过长。
    解决方案:选择具有更短TRR的产品,如HS3A,提高效率和响应速度。
    - 问题3:结电容过高。
    解决方案:选择结电容较低的产品,如HS3F-HS3M,减少信号延迟。

    总结和推荐


    HS3A 至 HS3M 系列整流器以其高电流能力、高可靠性及良好的浪涌电流能力,在众多应用场景中表现出色。特别适合需要高效整流的电源管理应用。建议在选择具体型号时根据应用需求进行详细评估,以获得最佳性能和使用寿命。总的来说,这是一款值得推荐的高效表面贴装整流器产品。

HS3J参数

参数
If - 正向电流 3A
Ir - 反向电流 5μA
Vr-反向电压 -
反向恢复时间 75ns
正向浪涌电流 100A
配置 -
通用封装 SMC(DO-214AB)
安装方式 贴片安装
