首页  >  产品百科  >  KBP310

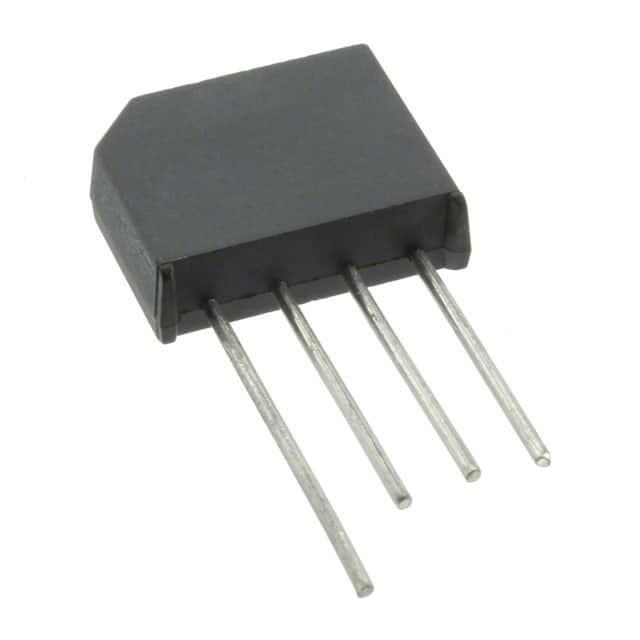

KBP310

产品分类: 整流二极管/整流桥
产品描述: 1KV 60A 10μA 1.5A 桥,4elements KBP 通孔安装
供应商型号: 14M-KBP310 KBP/KBPL
供应商: 云汉优选
标准整包数: 1
YANGJIE/扬州扬杰电子 整流二极管/整流桥 KBP310

KBP310概述

    KBP系列桥式整流器技术手册

    产品简介


    KBP系列桥式整流器是扬州扬杰电子科技有限公司开发的产品,主要用于交流/直流(AC/DC)桥式全波整流。这些整流器适用于多种应用领域,如开关电源、家用电器、办公设备以及工业自动化系统。KBP系列桥式整流器具有高效能和高可靠性,特别适合印刷电路板(PCB)上的安装。

    技术参数


    以下是KBP系列桥式整流器的技术规格:
    - 最大重复峰值反向电压 (VRRM):50V 至 1000V
    - 平均整流输出电流 @60Hz正弦波 (R负载):3A(不带散热器)
    - 非重复性前向浪涌电流 @60Hz半正弦波 (1周期):60A
    - 电流平方时间 @1ms≤t<8.3ms:14.9A²s
    - 存储温度 (Tstg):-55°C 至 +150°C
    - 结温 (Tj):-55°C 至 +150°C
    - 热阻(1):结到环境 (RθJ-A):20°C/W;结到引脚 (RθJ-L):11°C/W
    - 最大瞬时前向电压降 (VF):1.05V(IFM=1.5A)
    - 最大直流反向电流 @额定直流阻断电压:10μA(VRM=VRRM)

    产品特点和优势


    - 安全认证:通过UL认证(文件编号E230084)
    - 适用性强:专为PCB设计,广泛应用于各种电子设备
    - 高可靠性:具备高瞬态浪涌电流承受能力
    - 易于焊接:最高可耐受275°C焊接温度(最大7秒,符合JESD 22-B106标准)
    - 环保材料:模制化合物符合UL 94 V-0阻燃等级,且符合RoHS标准
    - 易识别:根据标志识别极性

    应用案例和使用建议


    - 一般用途:适用于通用AC/DC桥式全波整流,例如在开关电源、家用电器和办公设备中。
    - 工业应用:用于工业自动化设备中,确保可靠的电力转换。
    - 使用建议:为了提高效率,可以在使用时增加散热装置,尤其是在大功率应用中。

    兼容性和支持


    - 兼容性:KBP系列桥式整流器与其他标准电子元件兼容,方便集成到各种电路设计中。
    - 技术支持:公司提供详细的安装指南和技术支持服务,以帮助客户更好地使用产品。

    常见问题与解决方案


    - Q1: 在高温环境下工作时,为什么整流器会过热?
    - A1: 可能是由于热设计不当导致。建议检查散热措施并考虑增加散热片。
    - Q2: 如何确定适当的额定值?
    - A2: 需要根据具体的应用需求选择合适的型号,考虑到实际工作电压和电流。
    - Q3: 焊接时需要注意什么?
    - A3: 请严格按照JESD 22-B106标准进行焊接,确保不超过275°C且持续时间不超过7秒。

    总结和推荐


    综上所述,KBP系列桥式整流器以其高可靠性、易于集成的特点,在广泛的电子应用中表现出色。无论是家用还是工业设备,都能满足大部分需求。因此,强烈推荐在需要稳定电力转换的应用场合中使用KBP系列桥式整流器。

KBP310参数

参数
Ir - 反向电流 10μA
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 60A
配置 桥,4elements
If - 正向电流 1.5A
通用封装 KBP
安装方式 通孔安装
零件状态 在售
包装方式 盒装

KBP310厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

KBP310数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 KBP310 KBP310数据手册

KBP310封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 0.7546
100+ ¥ 0.7277
200+ ¥ 0.7007
500+ ¥ 0.6468
库存: 193
起订量: 20 增量: 500
交货地:
最小起订量为:20
合计: ¥ 15.09
直接购买
加入购物车
