GBU606A

产品分类: 整流二极管/整流桥
产品描述: 600V 175A 5μA 3A GBU
供应商型号: 14M-GBU606A GBU
供应商: 云汉优选
标准整包数: 1

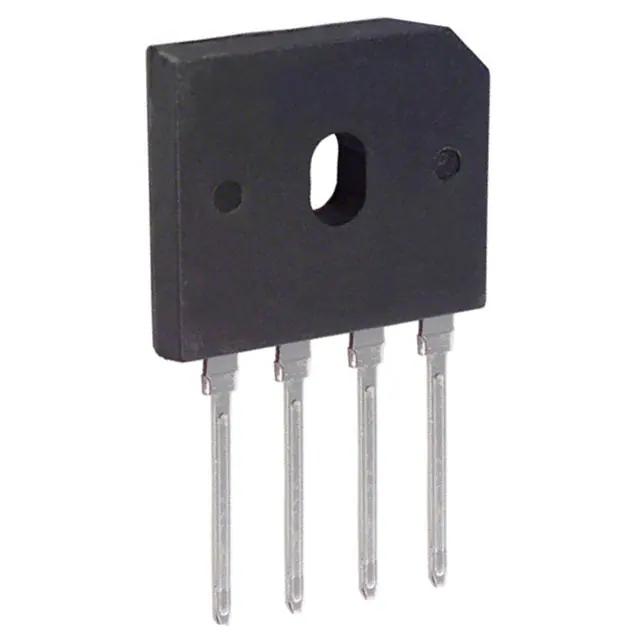

YANGJIE/扬州扬杰电子 整流二极管/整流桥 GBU606A

GBU606A概述

    # 桥式整流器(GBU6005A 至 GBU610A)技术手册

    产品简介


    GBU6005A 至 GBU610A 系列桥式整流器是由扬州扬杰电子科技有限公司生产的高性能电子元件。该系列产品适用于通用型交流到直流的全波整流电路,广泛应用于显示器、电视机、打印机、电源适配器、音频设备及家用电器等领域。这些整流器采用坚固耐用的设计,能够满足严格的工业标准要求。

    技术参数


    最大额定值
    - 重复峰值反向电压 (VRRM): 50V - 1000V
    - 平均整流输出电流 (IO): 无散热时,25℃下为2.8A;带散热时,110℃下为6.0A
    - 浪涌非重复正向电流 (IFSM): 175A
    - 存储温度 (Tstg): -55℃ ~ +150℃
    - 结温 (Tj): -55℃ ~ +150℃
    - 绝缘强度 (Vdis): 2.5kV
    - 安装扭矩 (Tor): 8kg·cm
    电气特性
    - 最大瞬态正向压降 (VF): IFM=3.0A 时为1.00V
    - 额定直流阻断电压下的最大直流反向电流 (IRRM): 5μA
    - 最大瞬态正向电流平方时间 (It2): 127A²s @1ms≤t≤8.3ms, Tj=25℃
    热特性
    - 热阻 (RθJ-A): 无散热时为26.0℃/W
    - 热阻 (RθJ-C): 带散热时为3.4℃/W
    外形尺寸(单位:毫米)
    - A: 21.80 - 22.30
    - B: 18.30 - 18.80
    - C: 17.50 - 18.00
    - D: 3.50 - 4.10
    - E: 7.40 - 7.90
    - F: 1.65 - 2.16
    - G: 1.91 - 2.54
    - H: 2.06 - 2.54
    - I: 1.02 - 1.27
    - J: 4.83 - 5.33
    - K: 3.30 - 3.56
    - L: 2.40 - 2.66
    - M: 0.46 - 0.56

    产品特点和优势


    - 安全认证: 获得UL认证,编号E230084
    - 优越的性能: 高耐热冲击电流能力,适用于各类印刷电路板
    - 高温焊接能力: 最高耐受275℃的回流焊
    - 环保材料: 塑料封装符合UL 94 V-0防火等级,且无铅

    应用案例和使用建议


    应用案例
    - 通用用途: 在AC/DC桥式全波整流电路中,广泛用于监控设备、电视、打印机、电源供应器、开关模式电源、适配器、音响设备及家用电器等场合。
    使用建议
    - 散热设计: 在高功率应用场景下,应使用散热器以保证正常运行,避免过热损坏。
    - 安装指导: 确保安装扭矩达到推荐值8kg·cm,确保连接稳定可靠。

    兼容性和支持


    - 兼容性: 该系列桥式整流器可与其他同类电子产品兼容使用,无需额外配置。
    - 技术支持: 扬州扬杰电子科技有限公司提供全面的技术支持,如有任何疑问或需求,可联系最近的销售办事处获取帮助。

    常见问题与解决方案


    1. 问题: 设备启动时电流过大。
    - 解决方案: 检查负载是否匹配,确认是否有过载情况发生,必要时增加散热装置。

    2. 问题: 温度过高导致设备损坏。
    - 解决方案: 增加散热器并检查通风条件,确保设备周围有足够的散热空间。

    总结和推荐


    综合评估
    GBU6005A 至 GBU610A 系列桥式整流器以其出色的电气性能、卓越的安全认证及广泛应用领域的适应性,成为市场上备受推崇的产品之一。无论是对可靠性要求极高的工业领域还是普通消费类电子产品,这款整流器都能提供可靠的表现。
    推荐结论
    鉴于上述所有因素,我们强烈推荐此系列产品给需要高效能、低成本解决方案的各类用户。无论是设计新项目还是替换旧设备,GBU6005A 至 GBU610A 系列桥式整流器都是一个明智的选择。

GBU606A参数

参数
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 175A
配置 -
If - 正向电流 3A
Ir - 反向电流 5μA
通用封装 GBU

GBU606A厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

GBU606A数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 GBU606A GBU606A数据手册

GBU606A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ ¥ 1.54
150+ ¥ 1.485
300+ ¥ 1.43
600+ ¥ 1.32
库存: 800
起订量: 30 增量: 20
交货地:
最小起订量为:30
合计: ¥ 46.2
直接购买
