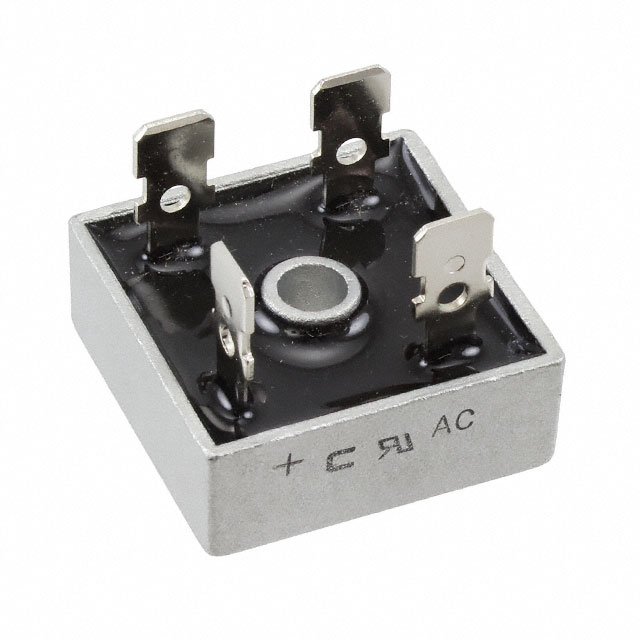

KBPC5006

产品分类: 整流二极管/整流桥
产品描述: 600V 500A 10μA 25A 通孔安装
供应商型号: KBPC5006
供应商: 云汉优选
标准整包数: 50
YANGJIE/扬州扬杰电子 整流二极管/整流桥 KBPC5006

KBPC5006概述

    电子元器件产品技术手册

    产品简介


    桥式整流器是一种广泛应用于交流到直流转换的电子元件,用于功率供应、家用电器、办公设备及工业自动化应用。本文档所介绍的产品系列包括KBPC50005到KBPC5010(W),这些产品提供了一系列不同的电压和电流等级以满足不同需求。

    技术参数


    下表列出了主要的技术规格和性能参数:
    | 参数 | 符号 | 单位 | KBPC50005 | KBPC5001 | KBPC5002 | KBPC5004 | KBPC5006 | KBPC5008 | KBPC5010 |
    ||
    | 重复峰值反向电压 | VRRM | V | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 平均整流输出电流 | IO | A | 50 |
    | 冲击非重复正向电流 | IFSM | A | 500 |
    | 储存温度 | Tstg | ℃ | -55 ~ +150 |
    | 结温 | Tj | ℃ | -55 ~ +150 |
    | 绝缘强度 | Vdis | kV | 2.5 |

    产品特点和优势


    1. UL 认证:KBPC50005至KBPC5010(W)系列拥有UL认证编号E230084,确保了产品的安全性和可靠性。
    2. 多功能终端:提供了多种安装方式,包括夹装式、缠绕式或PCB安装。
    3. 高浪涌电流能力:能承受高达500A的非重复性正向冲击电流。
    4. 低热阻:热阻仅为1.3℃/W,便于散热管理。
    5. 兼容性:锡铅合金端子符合J-STD-002和JESD22-B102标准,易于焊接。

    应用案例和使用建议


    这些桥式整流器常用于家用电器和工业设备中,如电源适配器、电动工具等。为了确保最佳性能,应选择合适的型号来匹配具体应用中的电流和电压需求。在应用过程中,考虑到温度的影响,尤其是在高温环境下,需要额外的散热措施以避免过热。

    兼容性和支持


    该系列产品具有广泛的兼容性,适用于大多数标准电路设计。公司还提供了良好的技术支持和服务,确保用户能够充分利用这些产品的性能优势。

    常见问题与解决方案


    1. 过热问题:确保安装位置有足够的散热空间,并考虑使用散热片或风扇辅助散热。
    2. 电气参数不符合预期:检查连接线路是否正确,避免过载情况。
    3. 焊接不牢固:遵循J-STD-002和JESD22-B102标准进行焊接,确保焊点质量。

    总结和推荐


    总的来说,KBPC50005至KBPC5010(W)桥式整流器在性能和稳定性方面表现出色,适用于各种需要高效直流转换的应用场景。建议在选择型号时根据实际应用需求来决定最适合的产品。总的来说,这些产品是可靠的,并且非常适合各种电力应用需求。

KBPC5006参数

参数
配置 -
If - 正向电流 25A
Ir - 反向电流 10μA
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 500A
安装方式 通孔安装

KBPC5006厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

KBPC5006数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 KBPC5006 KBPC5006数据手册

KBPC5006封装设计

查看详情并下载
Symbol
Footprint
3D Model
