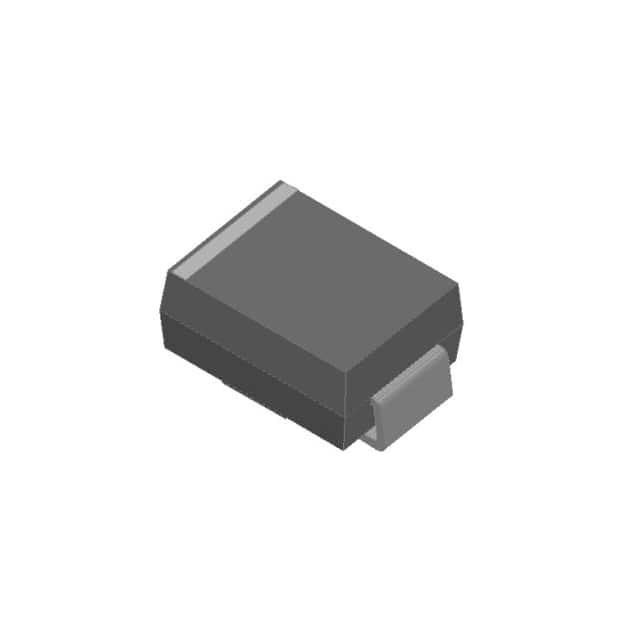

HS3M

产品分类: 整流二极管/整流桥
产品描述: 1KV 100A 75ns 5μA 3A SMC(DO-214AB) 贴片安装
供应商型号: 31M-HS3M
供应商: 云汉优选
标准整包数: 1
YANGJIE/扬州扬杰电子 整流二极管/整流桥 HS3M

HS3M概述

    高效表面贴装整流器:HS3A至HS3M系列

    1. 产品简介


    HS3A至HS3M系列是扬州扬杰电子科技有限公司生产的一系列高效率表面贴装整流器。这些整流器适用于广泛的工业和消费电子应用领域,如电源管理、汽车电子和通信设备等。它们的主要功能是将交流电转换为直流电,广泛应用于各种电子产品中。

    2. 技术参数


    以下是HS3A至HS3M系列的主要技术参数:
    | 参数名称 | 符号 | 单位 | HS3A | HS3B | HS3D | HS3F | HS3G | HS3J | HS3K | HS3M |

    | 最大重复峰值反向电压 | VRRM | V | 50 | 100 | 200 | 300 | 400 | 600 | 800 | 1000 |
    | 平均整流输出电流 | IO | A | 3.0 | - | - | - | - | - | - | - |
    | 前向浪涌电流(非重复) | IFSM | A | 100 | - | - | - | - | - | - | - |
    | 存储温度 | Tstg | ℃ | -55 ~ +150 | - | - | - | - | - | - | - |
    | 结温 | Tj | ℃ | -55 ~ +150 | - | - | - | - | - | - | - |
    | 最大瞬时前向电压降 | VF | V | 1.0 | 1.3 | 1.7 | - | - | - | - | - |
    | 最大反向恢复时间 | TRR | ns | 50 | 75 | - | - | - | - | - | - |
    | 在额定DC阻挡电压下的最大DC反向电流 | IR | μA | 5 | 100 | - | - | - | - | - | - |
    | 典型结电容 | Cj | pF | 40 | 30 | - | - | - | - | - | - |

    3. 产品特点和优势


    HS3A至HS3M系列具备以下显著特点和优势:
    - 高电流能力:能够处理较大的电流,确保稳定可靠的工作。
    - 高可靠性:通过高温测试和长期运行测试验证,保证长期稳定使用。
    - 高浪涌电流能力:具有良好的浪涌电流承受能力,适用于瞬间高压环境。
    - 符合RoHS标准:环保无铅设计,符合国际环保标准。

    4. 应用案例和使用建议


    应用案例:
    - 电源管理模块:用于各类电源适配器和电源转换器中。
    - 汽车电子:可用于车载充电器和电池管理系统中。
    - 通信设备:在通讯基站和路由器中作为整流元件。
    使用建议:
    - 确保在使用过程中遵循手册中规定的存储和工作环境条件。
    - 在设计电路时,注意散热设计以确保器件长期稳定工作。
    - 选择适当的铜箔面积以提高热传导效率,参考手册中的推荐尺寸。

    5. 兼容性和支持


    该系列产品与大多数现代电路板兼容,具体可参考手册中的订购信息部分。制造商提供相应的技术支持和售后服务,确保用户能够在整个生命周期内获得帮助。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题一:在高温环境下工作不稳定。
    解决办法:增加散热片或改善PCB的散热设计。
    - 问题二:反向电压超出规定范围。
    解决办法:检查输入信号,确认输入电压在允许范围内。

    7. 总结和推荐


    总结:
    - 主要优点:高电流能力、高可靠性、高浪涌电流承受能力以及符合RoHS标准。
    - 缺点:不同型号之间存在一定的差异,选择时需根据具体需求进行评估。
    推荐:
    - 建议使用:在电源管理和车载电子等对可靠性要求较高的应用场景中使用。
    - 结论:HS3A至HS3M系列是一款性能优异、稳定性高的整流器,非常适合需要高效能整流器件的应用场合。
    通过以上详细的技术手册内容提取和整理,我们可以看到HS3A至HS3M系列整流器在多种应用中展现出了卓越的性能。这款产品不仅满足了基本的电气特性和工作环境要求,还具备多项优势,使其成为市场上备受关注的产品之一。

HS3M参数

参数
正向浪涌电流 100A
配置 -
If - 正向电流 3A
Ir - 反向电流 5μA
Vr-反向电压 1KV
反向恢复时间 75ns
通用封装 SMC(DO-214AB)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HS3M厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

HS3M数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 HS3M HS3M数据手册

HS3M封装设计

查看详情并下载
Symbol
Footprint
3D Model
