首页  >  产品百科  >  FL2D-30-103

FL2D-30-103

产品分类: 共模滤波器
产品描述: 3A 10mH
供应商型号: ESY-FL2D-30-103
供应商: 海外现货
标准整包数: 1

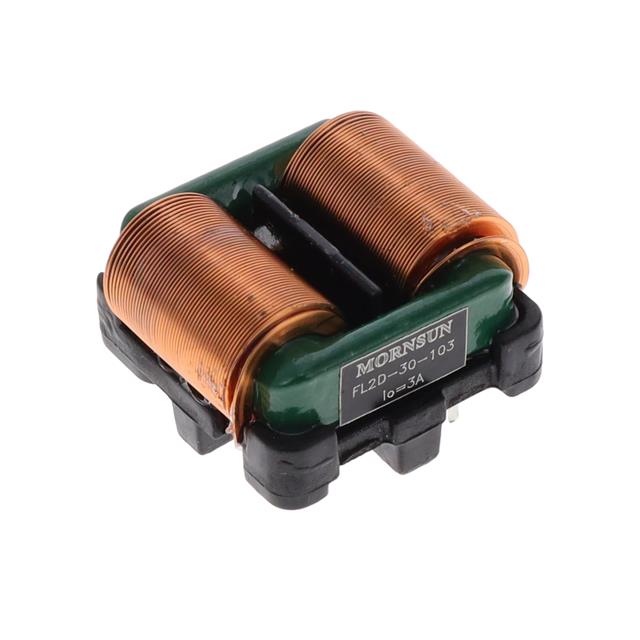

MORNSUN/广州金升阳科技 共模滤波器 FL2D-30-103

FL2D-30-103概述

    # EM2D-xx-xxx系列EMC滤波器技术手册

    产品简介


    EM2D-xx-xxx系列 是由广州金升阳科技有限公司设计和生产的一系列高效电磁兼容(EMC)滤波器。这些滤波器被广泛应用于需要降低噪声和增强电磁兼容性的各种电子系统中。它们具备出色的温度特性、小体积、高可靠性和强干扰抑制能力,特别适合模拟电路和其他对噪声敏感的应用场景。
    主要功能
    - 降低噪声: 能有效降低电源模块输出端的噪声,提高整体的电磁兼容性(EMC)。
    - 电磁兼容性: 在模拟电路和其他对噪声敏感的应用环境中表现优异。
    - 高可靠性: 具备优良的温度特性和强干扰抑制能力。
    应用领域
    - 模拟电路
    - 通信设备
    - 医疗器械
    - 电力系统

    技术参数


    | 产品型号 | 电感值 (μH) (typ.) | 最大工作电流 (A) | DCR (mΩ) (max) | 重量 (g) (typ) | 尺寸 (LWH) |
    |
    | FL2D-Z5-103 | 100002 | 0.5 | 5002 | 4.5 | 见外观尺寸图 1 |
    | FL2D-Z5-153 | 150002 | 0.5 | 6002 | 4.5 | 见外观尺寸图 1 |
    | FL2D-Z5-223 | 220002 | 0.5 | 6502 | 4.5 | 见外观尺寸图 1 |
    | FL2D-10-102 | 10002 | 1.0 | 702 | 4.5 | 见外观尺寸图 1 |
    | FL2D-10-222 | 22002 | 1.0 | 902 | 4.5 | 见外观尺寸图 1 |
    | FL2D-10-332 | 33002 | 1.0 | 1002 | 4.5 | 见外观尺寸图 1 |
    | FL2D-10-472 | 47002 | 1.0 | 1402 | 4.5 | 见外观尺寸图 1 |
    | FL2D-30-351 | 3502 | 3.0 | 302 | 3.9 | 见外观尺寸图 1 |
    | FL2D-30-102 | 10002 | 3.0 | 402 | 4.5 | 见外观尺寸图 1 |
    | FL2D-30-222 | 22002 | 3.0 | 502 | 4.5 | 见外观尺寸图 1 |
    | FL2D-30-472 | 47002 | 3.0 | 702 | 4.5 | 见外观尺寸图 1 |
    | FL2D-10-682 | 68002 | 1.0 | 1602 | 6.5 | 见外观尺寸图 2 |
    | FL2D-10-822 | 82002 | 1.0 | 1802 | 6.5 | 见外观尺寸图 2 |
    | FL2D-30-103 | 100002 | 3.0 | 502 | 13.8 | 见外观尺寸图 3 |
    | FL2D-A2-202 | 20002 | 12.0 | 1452 | 25.2 | 见外观尺寸图 4 |
    | FL2D-60-402 | 40002 | 6 | 352 | 20 | 见外观尺寸图 5 |
    | FL2D-60-451 | 4502 | 6 | 92 | 6.4 | 见外观尺寸图 6 |
    | FL2D-D0-040 | 42 | 40 | 22 | 30.9 | 见外观尺寸图 7 |
    通用特性
    | 项目 | 工作条件 | Min. | Typ. | Max. | 单位 |
    |
    | 工作温度 -25 105 | ℃ |
    | 存储温度 -40 105 | ℃ |
    | 存储湿度 | 95 | %RH |
    | 隔离电压 | 设定漏电流 1mA | 2000 VDC |
    设定漏电流 5mA
    线对线 | 1500 VAC |
    线对磁芯 | 1000 |

    产品特点和优势


    1. 温度特性好: 在广泛的温度范围内都能保持稳定的工作性能。
    2. 小体积: 外形紧凑,适合空间有限的应用场景。
    3. 干扰抑制能力强: 出色的EMC性能,显著降低噪声干扰。
    4. 高可靠性: 经过严格的测试和验证,确保长期稳定的运行。
    5. 满足UL508隔离要求: 符合国际安全标准,确保用户的安全。

    应用案例和使用建议


    应用案例
    - 模拟电路: 在模拟信号处理系统中,安装EM2D-xx-xxx系列滤波器可以显著减少噪声,提高信号质量。
    - 通信设备: 在通信设备中,这类滤波器可以有效过滤掉电源线上的高频噪声,保障通信的稳定性。
    使用建议
    - 正确的安装位置: 确保滤波器安装在靠近电源输入端的位置,以最大化滤波效果。
    - 散热考虑: 在高电流应用中,注意散热设计,避免过热导致性能下降。
    - 线路布局: 布局时尽量缩短输入和输出线缆的距离,减少电磁干扰。

    兼容性和支持


    - 兼容性: 这些滤波器与其他标准EMC组件兼容,方便集成到现有系统中。
    - 技术支持: 广州金升阳科技有限公司提供全方位的技术支持和维护服务,包括定制化解决方案和技术咨询。

    常见问题与解决方案


    1. 问题: 滤波器工作时发热严重。
    - 解决方案: 确认安装位置是否有良好的散热措施,检查输入电流是否超过最大工作电流。
    2. 问题: 模块输出端噪声仍然较大。
    - 解决方案: 检查滤波器安装是否正确,确保没有接反,同时考虑增加滤波器的数量以进一步提升滤波效果。
    3. 问题: 过滤效果不理想。
    - 解决方案: 检查滤波器的电感值是否符合当前应用的需求,必要时更换不同规格的产品。

    总结和推荐


    综上所述,EM2D-xx-xxx系列滤波器以其卓越的性能和多样化的特点,在电磁兼容性和噪声抑制方面表现出色。适用于多种应用场景,如模拟电路、通信设备等。对于需要在低噪声环境中工作的系统,我们强烈推荐使用该系列产品。同时,广州金升阳科技有限公司提供的全面技术支持和完善的售后服务体系,也为用户的使用提供了可靠的保障。

FL2D-30-103参数

参数
额定电流 3A
线路数量 -
额定电压-AC -
额定电压-DC -
阻抗 -
电感值 10mH
直流电阻 -
应用等级 汽车级
零件状态 在售
包装方式 散装

FL2D-30-103厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

FL2D-30-103数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 共模滤波器 MORNSUN/广州金升阳科技 FL2D-30-103 FL2D-30-103数据手册

FL2D-30-103封装设计

查看详情并下载
Symbol
Footprint
3D Model
