TC-1103-C-P

产品分类: 轻触开关
产品描述: 轻触开关 12x12x11.5插件 260gf 不锈钢弹片
供应商型号: TC-1103-C-P
供应商: 云汉优选
标准整包数: 500

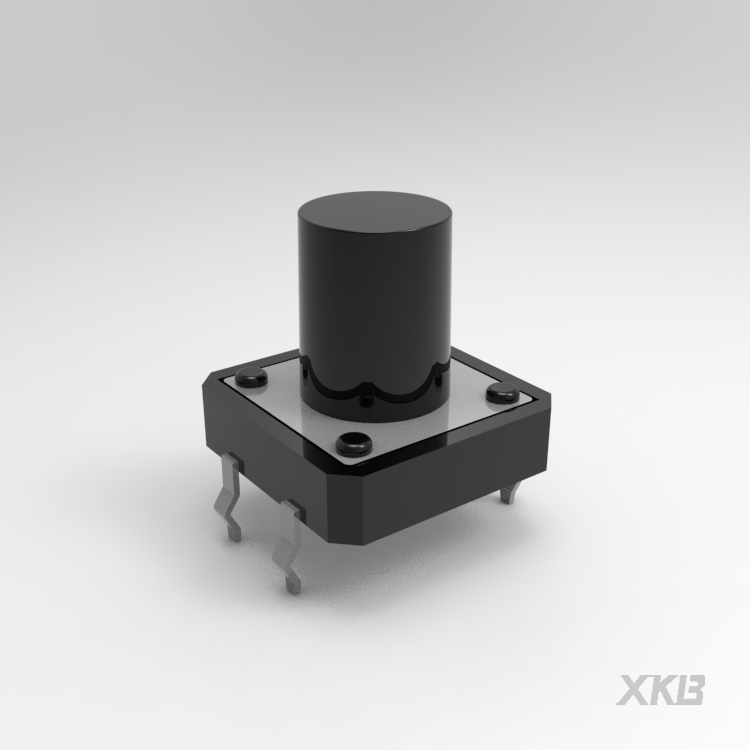

XKB CONNECTIVITY/中国星坤 轻触开关 TC-1103-C-P

TC-1103-C-P概述

    电子元器件产品技术手册解析

    1. 产品简介


    本文介绍的电子元器件是TC-1103-X-X型号的轻触开关(Tact Switch)。这种开关主要用于各种需要快速响应的场合,比如键盘、遥控器和家用电器控制面板。它的主要功能是在受到轻微按压时产生电信号变化,从而触发相关操作。这款轻触开关广泛应用于消费电子产品、办公自动化设备、医疗设备等多个领域。

    2. 技术参数


    根据技术手册,TC-1103-X-X型号轻触开关的主要技术参数如下:
    | 参数 | 规格 |

    | 操作力 | B:160gf, C:260gf |
    | 行程 | 0.25mm |
    | 接触电阻 | ≤100mΩ |
    | 绝缘电阻 | ≥100MΩ |
    | 耐压 | 250V AC/1分钟 |
    | 接触电流 | 50mA |
    | 接触电压 | 12V DC |
    | 工作温度范围 | -30℃ ~ +85℃ |
    | 存储温度范围 | -30℃ ~ +80℃ |

    3. 产品特点和优势


    - 耐用性:这款轻触开关具有较高的机械寿命,通常可承受数十万次以上的按压操作而不失效。
    - 高精度:开关的动作力范围精确可控,保证了良好的用户体验。
    - 多功能性:不同尺寸和形状的产品能够满足多样化的应用场景需求。
    - 适应性强:能够在广泛的温度范围内稳定工作,特别适用于严苛的环境条件。

    4. 应用案例和使用建议


    - 应用案例:该轻触开关被广泛应用在智能手机、遥控器、计算器、微波炉等多种消费电子产品上。
    - 使用建议:为了确保最佳的性能和延长使用寿命,安装时应注意保持开关周围的结构设计简洁,避免过大的外力作用于开关本体。此外,在电路设计时要注意匹配合适的电路保护措施,以防止瞬间的大电流冲击损害开关。

    5. 兼容性和支持


    - 兼容性:此款轻触开关支持PCB板直接焊接安装,易于集成到各类电路板设计中。
    - 厂商支持:制造商提供了详尽的技术文档和在线客服支持,用户可以通过访问官方网站获取更多资源和支持服务。

    6. 常见问题与解决方案


    - 问题1:接触电阻过高
    解决方案:检查安装过程中是否有灰尘或其他杂质污染接点,必要时清洁后再重新安装。
    - 问题2:开关响应迟缓
    解决方案:确认安装是否稳固,同时检查是否有任何外部机械应力影响到开关的操作。
    - 问题3:开关出现卡顿现象
    解决方案:检查是否有异物进入内部机构,清除后如仍有异常需联系专业技术人员检修。

    7. 总结和推荐


    综合来看,TC-1103-X-X型号轻触开关以其出色的耐用性和稳定性成为众多应用场景的理想选择。特别是在需要频繁操作且对可靠性要求较高的场合下,这款产品凭借其优良的表现脱颖而出。对于寻找高性能轻触开关的用户而言,TC-1103-X-X无疑是值得信赖的选择。因此,我强烈推荐这款产品给有类似需求的工程师和技术采购人员。

TC-1103-C-P参数

参数
电压额定值 12V(DC)
执行器高度 -
执行器行程 -
机械寿命 10万次
操作力 2.6N
开关功能 -
开关配置 单刀单掷
电流额定值 -
安装方式 通孔安装

TC-1103-C-P厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

TC-1103-C-P数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 轻触开关 XKB CONNECTIVITY/中国星坤 TC-1103-C-P TC-1103-C-P数据手册

TC-1103-C-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 0.2508
1500+ ¥ 0.2404
2500+ ¥ 0.2362
48000+ ¥ 0.2257
库存: 4243
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 125.4
