TC-1102N-A-AS-R

产品分类: 轻触开关
产品描述: 12V(DC) 单刀单掷 1N 30万次
供应商型号: TC-1102N-A-AS-R
供应商: 云汉优选
标准整包数: 1000

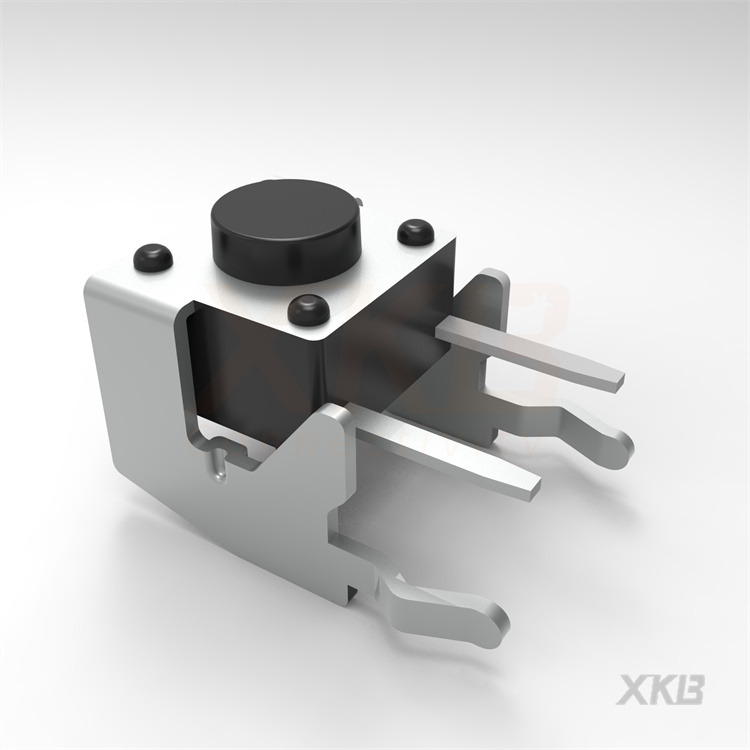

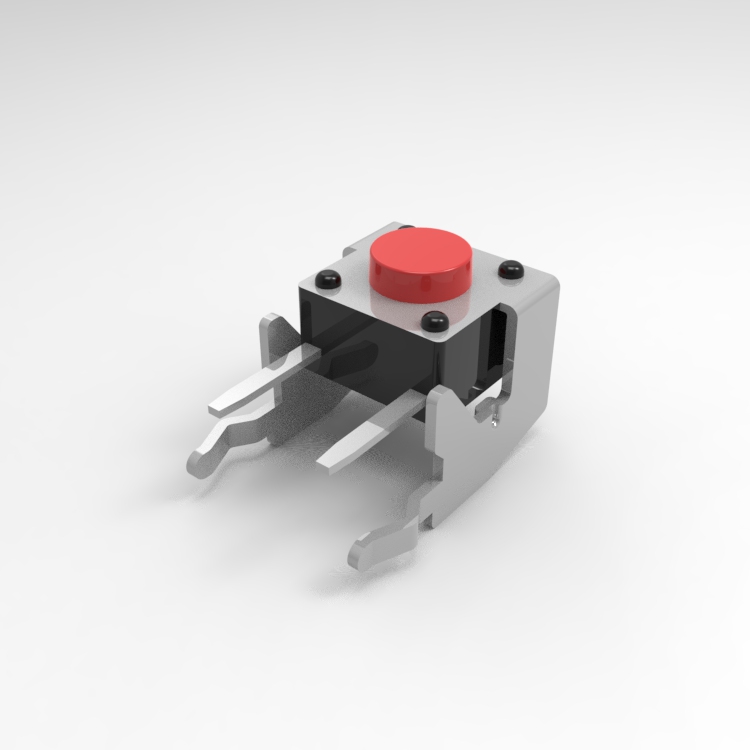

XKB CONNECTIVITY/中国星坤 轻触开关 TC-1102N-A-AS-R

TC-1102N-A-AS-R概述


    产品简介


    本产品是XKB工业精密有限公司生产的一款高精度推拉式开关(TACT SWITCH),型号为TC-1102N-X-X-X。该开关主要应用于各种电路板和电子设备中,提供信号传输和控制功能。TC-1102N-X-X-X 具有体积小、结构紧凑的特点,适用于需要空间节约和高可靠性控制的应用场景。

    技术参数


    以下是该产品的技术规格和性能参数:
    - 接触额定值:50mA,12V直流
    - 接触电阻:≤100Ω
    - 绝缘电阻:≥100Ω@250V
    - 介电强度:250V AC/1分钟
    - 行程:0.25mm
    - 操作温度范围:-30°C~+85°C
    - 存储温度范围:-30°C~+80°C
    - 镀层:镍
    - 按键颜色:多种可选,包括黑色、棕色、红色、橙色、绿色、黄色、蓝色、白色等
    - 操作力:三种级别可选,分别为100gf、160gf 和 260gf

    产品特点和优势


    1. 高可靠性:接触额定值达到50mA,12V直流,适用于多种应用场景。
    2. 长寿命:绝缘电阻和介电强度均表现出色,确保长期稳定运行。
    3. 多样化选择:多种颜色可选,便于与不同设备的颜色匹配。
    4. 适应性强:操作温度范围广,可适应极端环境下的使用需求。

    应用案例和使用建议


    应用案例
    该开关广泛应用于手持设备、遥控器、家电控制面板等领域。例如,在手持设备中,该开关可用于调节音量或切换模式。
    使用建议
    1. 正确安装:在进行焊接时,遵循推荐的PCB布局和焊接图案。
    2. 合理布线:确保接触点和线路之间有足够的空间,以避免短路或接触不良。
    3. 注意防护:在高温或低温环境下使用时,需采取适当的防护措施。

    兼容性和支持


    - 兼容性:该开关设计符合标准的PCB安装要求,适用于多种类型的电路板。
    - 支持服务:XKB工业精密有限公司提供完善的售后服务和技术支持,确保用户能够快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关操作不灵敏 | 检查安装是否正确,确认焊接质量 |
    | 接触电阻过高 | 清洁接触点,更换可能损坏的部件 |
    | 寿命较短 | 检查是否超出额定电流或电压,必要时更换更高规格的开关 |

    总结和推荐


    综上所述,XKB工业精密有限公司生产的TC-1102N-X-X-X推拉式开关在可靠性和耐用性方面表现优秀,适用于多种电子设备中。建议在对开关性能有较高要求的应用中优先考虑该产品。无论是从技术参数还是实际应用效果来看,该产品都是一个值得信赖的选择。

TC-1102N-A-AS-R参数

参数
操作力 1N
开关功能 -
开关配置 单刀单掷
电流额定值 -
电压额定值 12V(DC)
执行器高度 -
执行器行程 -
机械寿命 30万次

TC-1102N-A-AS-R厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

TC-1102N-A-AS-R数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 轻触开关 XKB CONNECTIVITY/中国星坤 TC-1102N-A-AS-R TC-1102N-A-AS-R数据手册

TC-1102N-A-AS-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
