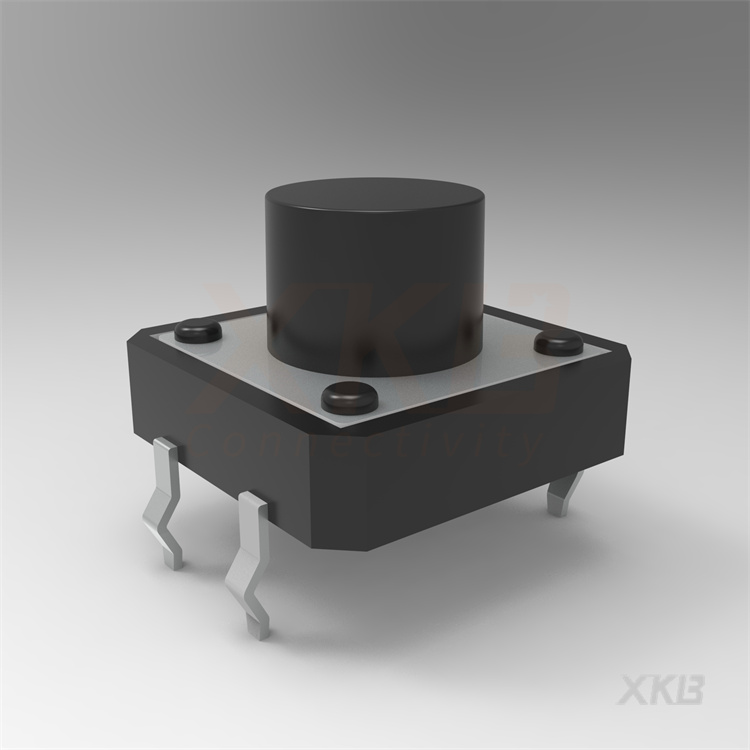

TC-1103-C-I

产品分类: 轻触开关
产品描述: 轻触开关12x12x8.0插脚 圆柱 260gf
供应商型号: 21M-TC-1103-C-I
供应商: 云汉优选
标准整包数: 1
XKB CONNECTIVITY/中国星坤 轻触开关 TC-1103-C-I

TC-1103-C-I概述


    产品简介


    TC-1103-X-X 是一款精密开关(Tact Switch),适用于各种电子设备中的按钮开关需求。这类开关广泛应用于消费电子产品、家用电器、工业控制设备等领域,主要功能是通过机械动作触发电信号的切换,实现电路的接通和断开。

    技术参数


    - 操作力:B: 160gf,C: 260gf
    - 行程:0.25mm
    - 接触额定值:50mA, 12V DC
    - 接触电阻:≤100Ω
    - 绝缘电阻:≥100MΩ @ 500V DC
    - 介电强度:250V AC/1分钟
    - 工作温度范围:-30℃ 至 +85℃
    - 存储温度范围:-30℃ 至 +80℃

    产品特点和优势


    TC-1103-X-X 开关具有多种优点,使其在市场上具有较强的竞争力:
    - 高可靠性:由于采用优质的材料(如黄铜和PA46)和严格的质量控制,确保了长时间使用下的稳定性和耐用性。
    - 小尺寸:适合紧凑型设计的需求,能够满足对空间有限的应用场景。
    - 宽温域适应:能够在广泛的温度范围内正常工作,适用于极端环境条件下的设备。
    - 低功耗:额定电流仅为50mA,12V DC,有助于节省能源消耗,提高能效。

    应用案例和使用建议


    TC-1103-X-X 开关常用于家电遥控器、微控制器输入面板、医疗设备按钮开关等。以下是几点使用建议:
    - 在设计电路时,应注意开关的额定电压和电流,以避免过载造成损坏。
    - 考虑到长期使用中的磨损,应定期检查并维护开关。
    - 为达到最佳性能,在高温或低温环境下使用时,建议选用专门的防护措施。

    兼容性和支持


    TC-1103-X-X 开关与市场上大多数电子设备具有良好的兼容性,可以方便地集成到现有的硬件平台中。制造商提供了全面的技术支持和售后服务,包括详细的安装指南和技术咨询,以帮助用户更好地使用该产品。

    常见问题与解决方案


    - 问题:接触电阻不稳定
    - 解决方案:检查连接部分是否有氧化或松动的情况,确保紧固所有接线端子。

    - 问题:频繁操作后开关失灵
    - 解决方案:根据使用频率,定期更换或维修开关以确保长期稳定工作。

    总结和推荐


    总体而言,TC-1103-X-X 开关凭借其可靠的设计、广泛的适用性和出色的技术性能,是一款值得信赖的产品。无论是对于专业电子设备制造厂商还是普通消费者,都是一个理想的选择。强烈推荐在需要高可靠性和稳定性的小型化开关应用场景中使用此产品。

TC-1103-C-I参数

参数
电压额定值 12V(DC)
执行器高度 8mm
执行器行程 0.25±0.05
机械寿命 10万次
操作力 2.5N
开关功能 -
开关配置 单刀单掷
电流额定值 -
长*宽*高 12mm(长度)*12mm(宽度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级

TC-1103-C-I厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

TC-1103-C-I数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 轻触开关 XKB CONNECTIVITY/中国星坤 TC-1103-C-I TC-1103-C-I数据手册

TC-1103-C-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
