TC-1103-B-R

产品分类: 轻触开关
产品描述: 轻触开关 12x12x12.5插件 160gf 不锈钢弹片
供应商型号: 14M-TC-1103-B-R DIP
供应商: 云汉优选
标准整包数: 1

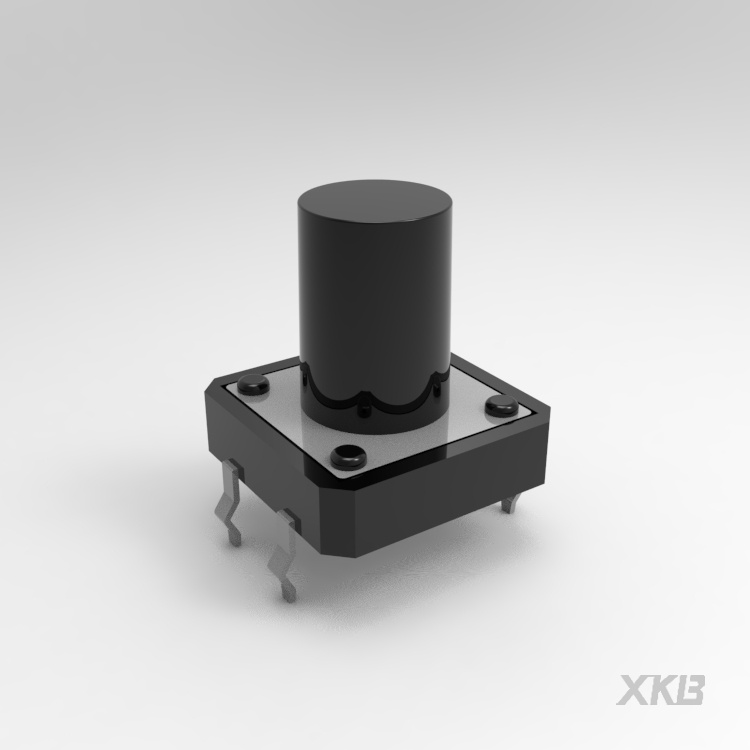

XKB CONNECTIVITY/中国星坤 轻触开关 TC-1103-B-R

TC-1103-B-R概述


    产品简介

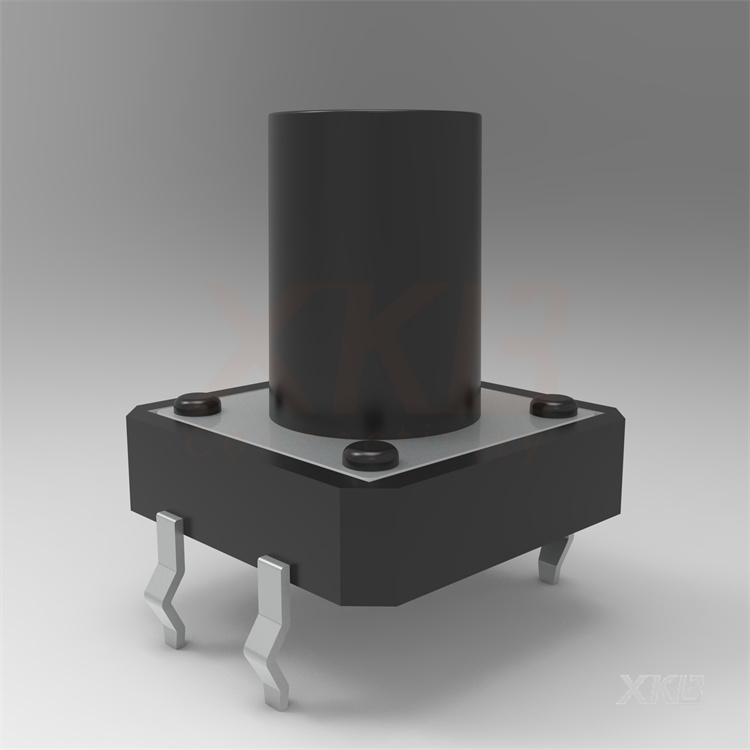

    本产品为TC-1103-X-X型轻触开关,属于电子元器件中的一种关键组件,主要用于机械键盘、遥控器、电子计算器等设备中。其主要功能是在按压时提供短暂的电信号反馈,以实现电路的接通与断开。这些开关广泛应用于消费电子、工业自动化、通信设备等多个领域。

    技术参数


    - 操作力:160gf(B级)至260gf(C级)
    - 行程:0.25mm
    - 接触电阻:≤100Ω
    - 绝缘电阻:≥100MΩ
    - 介电强度:250V AC/1分钟
    - 接触额定值:50mA, 12V DC
    - 工作温度范围:-30℃ ~ +85℃
    - 存储温度范围:-30℃ ~ +80℃
    - 材料:接触部件为黄铜镀银,底座和盖子为PA46和SPCC材料

    产品特点和优势


    1. 高可靠性:TC-1103-X-X采用镀银黄铜作为接触部件,确保了高可靠性和长寿命。
    2. 宽温适应性:能够在极端温度环境下正常工作,满足多种应用场景需求。
    3. 低操作力:只需较小的操作力即可触发,提高了用户的使用舒适度。
    4. 稳定信号传输:低接触电阻确保信号传输的稳定性,避免了信号失真。

    应用案例和使用建议


    应用案例
    - 机械键盘:TC-1103-X-X被广泛应用于高端机械键盘中,提供了快速准确的信号反馈。
    - 智能家居设备:如遥控器、智能门锁等,确保设备在各种环境下的稳定操作。
    使用建议
    - 安装位置选择:建议在无明显振动和冲击的位置安装,以保证其长期稳定工作。
    - 防尘措施:为防止灰尘进入影响性能,可以考虑在安装时增加适当的防护罩。

    兼容性和支持


    - 兼容性:TC-1103-X-X可与其他标准P.C.B(印刷电路板)兼容,便于集成到现有系统中。
    - 支持和服务:XKB工业有限公司提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:按下开关后没有信号输出。
    - 解决方案:检查连接线是否松动或接触不良,重新焊接或紧固连接。
    2. 问题:长时间使用后接触性能下降。
    - 解决方案:定期清理接触部件上的灰尘和污垢,保持良好的接触状态。
    3. 问题:开关操作力过大。
    - 解决方案:确认是否为误操作,若正常,则可能需要更换新的开关。

    总结和推荐


    TC-1103-X-X型轻触开关以其卓越的性能、可靠的接触和宽泛的应用范围,在多个行业中表现出色。其出色的抗振、防尘和耐高低温能力使其成为许多关键应用的理想选择。鉴于其优异的表现和广泛的应用领域,强烈推荐在相关项目中选用此产品。此外,XKB工业有限公司提供的全面技术支持和服务也为其加分不少,为用户解决了后顾之忧。

TC-1103-B-R参数

参数
开关功能 -
开关配置 单刀单掷
电流额定值 -
电压额定值 12V(DC)
执行器高度 -
执行器行程 -
机械寿命 10万次
操作力 1.6N
安装方式 通孔安装

TC-1103-B-R厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

TC-1103-B-R数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 轻触开关 XKB CONNECTIVITY/中国星坤 TC-1103-B-R TC-1103-B-R数据手册

TC-1103-B-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
