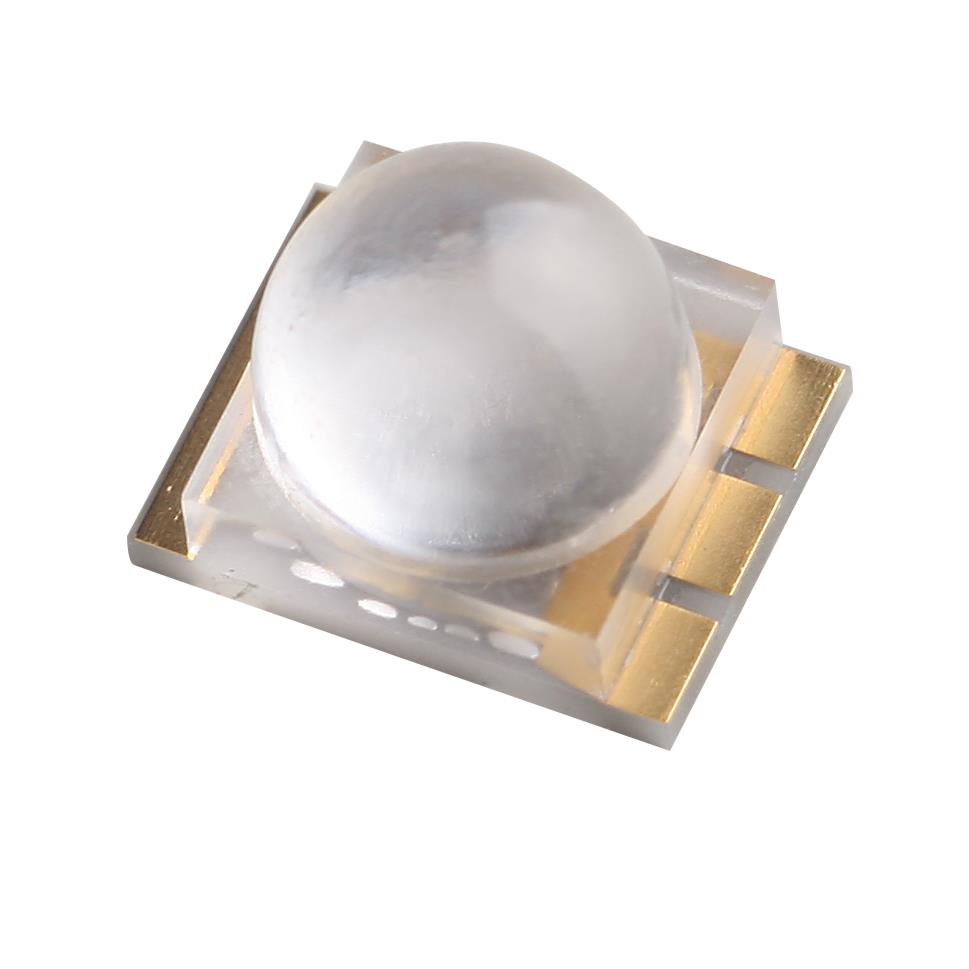

OCI-490-20 ID810-XE-T

产品分类: 光电二极管
厂牌: EPIGAP
产品描述: 1.6V 810nm(795~825) 20° 贴片安装
供应商型号: 4247832
供应商: 海外现货
标准整包数: 1
EPIGAP 光电二极管 OCI-490-20 ID810-XE-T

OCI-490-20 ID810-XE-T概述


    产品简介


    OCI-490-20 ID810 是一款具有高功率和镜头设计的陶瓷封装红外LED。其主要用于红外通信、红外测距、工业自动化控制等领域。该产品通过ROHS和REACH认证,符合环保标准,并且采用无铅焊接技术,确保了在各类应用中的可靠性和环保性。

    技术参数


    - 发光颜色: 红外光(Infrared)
    - 外形尺寸: 6.0mm (L) x 4.6mm (W) x 4.3mm (H)
    - 封装材料: AlN陶瓷
    - 最大正向电流: 700mA
    - 最大反向电压: 5V
    - 热阻: 5K/W
    - 工作温度范围: -40°C ~ +85°C
    - 存储温度范围: -40°C ~ +85°C
    - 典型电光学特性:
    - 正向电压(@ 350mA): 1.60V ~ 1.90V
    - 正向电压(@ 700mA): 1.70V
    - 峰值波长(@ 350mA): 795nm ~ 825nm
    - 峰值波长(@ 700mA): 810nm
    - 半峰全宽(@ 350mA): 25nm
    - 半峰全宽(@ 700mA): 30nm
    - 辐射强度(@ 350mA): 450mW/sr ~ 750mW/sr
    - 辐射强度(@ 700mA): 710mW/sr ~ 1500mW/sr
    - 反向电流(@ 5V): 10µA
    - 焊接条件:
    - 热风再流焊(含铅焊料): 最大升温速率4K/s,峰值温度230°C
    - 热风再流焊(无铅焊料): 最大升温速率3K/s,峰值温度245°C

    产品特点和优势


    OCI-490-20 ID810 具有多个显著特点和优势。首先,它的高功率输出使其非常适合需要高强度红外光的应用。其次,内置的镜头可以提供一个狭窄的20°视场角,使得光束更加集中,减少了能量损失。此外,该产品的ROHS和REACH认证保证了它在环保方面的高标准,且无铅焊接技术使其更加安全可靠。铝氮化物(AlN)陶瓷材料不仅提高了产品的散热性能,还延长了其使用寿命。

    应用案例和使用建议


    OCI-490-20 ID810 主要应用于红外通信、红外测距和工业自动化控制等场景。例如,在红外通信系统中,该产品可以通过其强大的辐射强度实现远距离的数据传输。在使用时,建议将LED置于适当的电路中以保持稳定的电源供应,并注意环境温度的变化,以避免因过热而导致的产品性能下降。

    兼容性和支持


    该产品与常见的印刷电路板(PCB)和焊接工艺兼容。制造商提供了详细的焊接指导和一系列的验证测试,以确保安装过程中的稳定性。此外,客户还可以根据需要选择特定的亮度和颜色等级进行定制。

    常见问题与解决方案


    1. 问题: 如何处理反向电流过大的问题?
    - 解决方案: 检查是否存在反向电压施加,如果是,请正确连接电路,确保所有接线正确。
    2. 问题: 在焊接过程中出现冷焊现象怎么办?
    - 解决方案: 重新校准焊接温度曲线,遵循技术手册中提供的具体参数进行操作。

    总结和推荐


    总体而言,OCI-490-20 ID810 是一款高性能、高可靠性的红外LED产品,特别适用于各种工业级和商业级应用。由于其优异的性能和广泛的适用性,强烈推荐在红外通信和自动化控制项目中使用。同时,厂商提供的详尽支持和优质的客户服务也为客户的成功应用提供了有力保障。

OCI-490-20 ID810-XE-T参数

参数
Vf-正向电压 1.6V
显示颜色 -
波长 810nm(795~825)
二极管类型 -
暗电流 -
辐射有效面积 -
响应时间 -
视角 20°
光灵敏度 -
最大反向电压 -
频谱范围 -
颜色 - 增强 -
安装方式 贴片安装
包装方式 卷带包装

OCI-490-20 ID810-XE-T数据手册

厂牌 PDF简要描述 下载
EPIGAP 光电二极管 EPIGAP OCI-490-20 ID810-XE-T OCI-490-20 ID810-XE-T数据手册

OCI-490-20 ID810-XE-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 107.4863
5+ ¥ 103.1869
10+ ¥ 94.588
50+ ¥ 94.588
100+ ¥ 92.8682
250+ ¥ 92.8682
库存: 97
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 107.48
