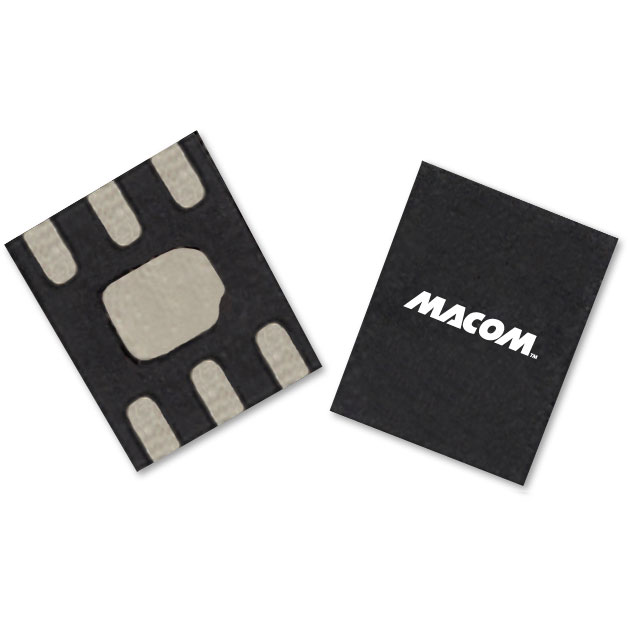

MACP-010571-TR1000

厂牌: MACOM
产品描述: 2GHz 8V 6GHz DFN 贴片安装
供应商型号: 937-MACP010571TR1000
供应商: Mouser
标准整包数: 1
MACOM 其它RF IC和模块​​​​​​ MACP-010571-TR1000

MACP-010571-TR1000概述


    产品简介


    MACOM公司的MACP-010571是一款温度补偿定向功率检测器,工作频率范围为2至6GHz。该产品内置低插入损耗的定向耦合器,并具备温度补偿电路。它能够便捷地监控传输线中信号的功率,广泛应用于点对点无线通信系统(如Point-to-Point radios)、IMS、雷达、VSAT、电子战系统(EW)以及航空航天和国防系统。

    技术参数


    | 参数 | 测试条件 | 单位 | 最小值 | 典型值 | 最大值 |
    |
    | 插入损耗 | 频率=6GHz, TA=25°C | dB | - | 0.17 | 0.26 |
    | 检测电压 | 10dBm输入到输入端 | mV | 150 | 240 | 370 |
    | 方向性 | 频率=6GHz | dB | 13.2 | 14.5 | 16.5 |
    | 灵敏度 | 频率=6GHz | dBm | -16 | -15 | -13 |
    | 最大输入功率 | 2-6GHz | dBm | - | 30
    | 输入回波损耗 | 2-6GHz | dB | - | 30
    | 输出回波损耗 | 2-6GHz | dB | - | 30
    | 偏置电流 | VB=3.2V | mA | - | 0.3 | 0.35 |

    产品特点和优势


    1. 内置温度补偿电路:确保在不同温度条件下测量的准确性。
    2. 低插入损耗:在4GHz时仅为0.2dB,保证了良好的信号传输效率。
    3. 宽频带覆盖:2-6GHz的宽带设计使其适用于多种高频应用。
    4. 小型化封装:1.5 x 1.2 mm的6引脚TDFN塑料封装,便于表面安装且适合自动化生产。
    5. RoHS和无卤素环保材料:符合严格的环保标准,有助于减少环境污染。

    应用案例和使用建议


    应用案例
    MACP-010571适用于多种应用场景,如点对点无线电系统、IM(智能天线),雷达、VSAT(甚小口径终端)卫星通信系统、电子战系统以及航空航天和国防领域。其典型应用包括功率监测和电平调整。
    使用建议
    1. 正确的连接:在实际应用中,需注意将RFIN(引脚3)连接到输入信号,RFOUT(引脚1)连接到输出信号,同时确保接地的金属垫片(引脚7)正确接地,以减小寄生电感的影响。
    2. 适当的偏置电压:使用正向3.2V的偏置电压来确保其正常工作。如果需要,可以使用专门的电源管理电路来提供稳定的偏置电压。
    3. 环境适应性:考虑到工作温度范围为-40°C到+85°C,确保在极端环境中使用时能维持稳定性能。

    兼容性和支持


    MACP-010571与市面上多数SMA连接器兼容,可方便地集成到现有的射频系统中。MACOM提供了详尽的技术文档和应用指南,并提供官方支持。有关更多技术细节和样品请求,可以通过访问MACOM官网获取进一步的支持信息。

    常见问题与解决方案


    1. 如何处理静电敏感问题?
    - 在处理过程中必须采取适当的ESD防护措施,使用防静电手套和设备。若需要进行焊接操作,则应遵循焊机厂家推荐的流程。
    2. 如何正确安装?
    - 参考应用说明文档S2083进行安装,通过使用导电通孔来确保RF接地的良好连接,这有助于减少寄生电感。

    总结和推荐


    综上所述,MACP-010571是一款高度集成、易于使用的高性能温度补偿定向功率检测器。其优良的温度稳定性、宽频带覆盖及小型化设计,使其成为高频射频系统中的理想选择。强烈推荐给需要高精度功率监测和调控的应用场合。

MACP-010571-TR1000参数

参数
最大工作频率 6GHz
最小工作频率 2GHz
最大工作供电电压 8V
最小工作供电电压 -
支持协议 -
通用封装 DFN
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

MACP-010571-TR1000厂商介绍

MACOM Technology Solutions Holdings, Inc.(简称MACOM)是一家全球领先的高性能射频、微波和毫米波产品供应商,专注于为无线和光通信、****和**市场提供创新解决方案。公司成立于1950年,总部位于美国马萨诸塞州。

MACOM的主营产品主要分为以下几类:
1. 射频和微波放大器:包括低噪声放大器、功率放大器、宽带放大器等,广泛应用于通信基站、**通信、**系统等。
2. 光通信产品:包括激光器、光电探测器、光子集成电路等,服务于数据中心、光纤通信等领域。
3. 毫米波产品:包括毫米波放大器、混频器、开关等,应用于5G通信、汽车**等高速数据传输场景。
4. 半导体材料:提供砷化镓(GaAs)、氮化镓(GaN)等高性能半导体材料,用于制造高性能射频和微波器件。
