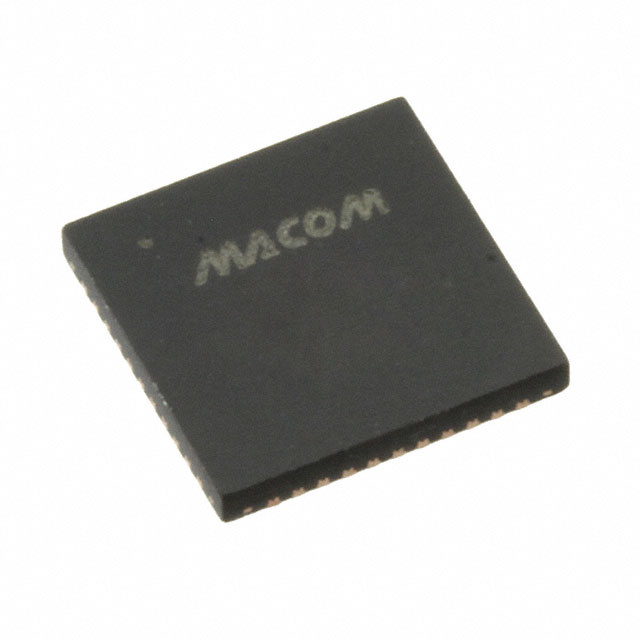

MASW-011071

厂牌: MACOM
产品描述: 8GHz,10.5GHz 10.5GHz PQFN-44 贴片安装
供应商型号: 937-MASW-011071
供应商: Mouser
标准整包数: 1
MACOM 其它RF IC和模块​​​​​​ MASW-011071

MASW-011071概述

    MASW-011071 技术手册

    1. 产品简介


    MASW-011071 是一款由 M/A-COM Technology Solutions Inc. (MACOM) 生产的高功率高频微波集成电路 (HMIC) 硅 PIN 二极管单刀双掷 (SPDT) 开关。它适用于 X 频段(8.0-10.5 GHz)的应用,特点是低插入损耗、高隔离度、高连续波 (CW) 功率处理能力以及集成偏置网络和终止电路。该产品广泛应用于需要高性能微波信号开关的应用场景,如雷达系统、通信设备及测试测量仪器。

    2. 技术参数


    以下是 MASW-011071 的技术规格和性能参数:
    - 频率范围: 8.0 - 10.5 GHz
    - 插入损耗:
    - 8.0 GHz: 0.9 dB
    - 8.5 GHz: 1.0 dB
    - 9.5 GHz: 1.0 dB
    - 10.5 GHz: 1.2 dB
    - 隔离度:
    - 8.0 GHz: 32 dB
    - 8.5 GHz: 36 dB
    - 9.5 GHz: 37 dB
    - 10.5 GHz: 38 dB
    - 输入返回损耗:
    - 8.0 GHz: 26 dB
    - 8.5 GHz: 26 dB
    - 9.5 GHz: 31 dB
    - 10.5 GHz: 19 dB
    - 输出返回损耗:
    - 8.0 GHz: 14 dB
    - 8.5 GHz: 12 dB
    - 9.5 GHz: 16 dB
    - 10.5 GHz: 18 dB
    - P0.1dB: 44.5 dBm
    - 输入 IP3: 60 dBm
    - 切换速度: 130 ns
    - 最大连续波功率处理: 20 W (+70°C)
    - 绝对最大额定值:
    - 反向电压: 100 V
    - 偏置电流: 100 mA (@ +70°C)
    - 连续波射频入射功率(传输): 20 W (@ +70°C)
    - 连续波射频入射功率(终止): 1 W (@ +70°C)
    - 结温: +175°C
    - 工作温度: -40°C 至 +70°C
    - 存储温度: -65°C 至 +150°C

    3. 产品特点和优势


    - 低插入损耗: 插入损耗低于 1.2 dB,保证了信号传输的高效性。
    - 高隔离度: 隔离度高达 38 dB,确保信号路径间的干扰最小化。
    - 大功率处理能力: 能够处理超过 20 W 的连续波功率,适合高功率应用。
    - 集成偏置网络和终止电路: 简化了偏置应用和控制过程。
    - 环保材料: 使用无卤素绿色模具化合物,符合RoHS标准,具有环保优势。
    - 高可靠性: 满足JEDEC湿度敏感等级1要求,适合各种恶劣环境。

    4. 应用案例和使用建议


    MASW-011071 广泛应用于雷达系统、通信设备及测试测量仪器等领域。在实际使用中,可以通过调整反向偏压来优化性能,MACOM 推荐使用 -30 V 反向偏压以实现最佳操作条件。

    5. 兼容性和支持


    - 兼容性: MASW-011071 支持广泛的频率范围和高功率应用,可与其他相关设备良好配合。
    - 支持: MACOM 提供全面的技术支持,包括在线文档、应用注释和样板板,以及快速响应的技术支持服务。

    6. 常见问题与解决方案


    - Q: 如何确保信号完整性?
    - A: 使用推荐的反向偏压值 (-30 V),并确保适当的接地连接。
    - Q: 如何提高隔离度?
    - A: 调整输入输出匹配,确保正确的连接方式和接地。
    - Q: 如何优化切换速度?
    - A: 使用 TTL 兼容驱动器(如 MACOM 的 MADR-007097),确保驱动器输出电平和波形合适。

    7. 总结和推荐


    MASW-011071 是一款高性能、高可靠性的 SPDT 开关,具有出色的插入损耗和隔离度。其在高功率和高频率应用中表现出色,特别是在 X 频段的应用中。鉴于其环保特性、高可靠性以及广泛的兼容性,我们强烈推荐使用 MASW-011071 用于需要高性能微波开关的应用场合。对于需要进一步技术支持的用户,可以访问 MACOM 官方网站获取更多资源和支持。

MASW-011071参数

参数
最大工作供电电压 -
最小工作供电电压 -
支持协议 -
最大工作频率 10.5GHz
最小工作频率 8GHz,10.5GHz
通用封装 PQFN-44
安装方式 贴片安装
零件状态 在售
包装方式 散装
