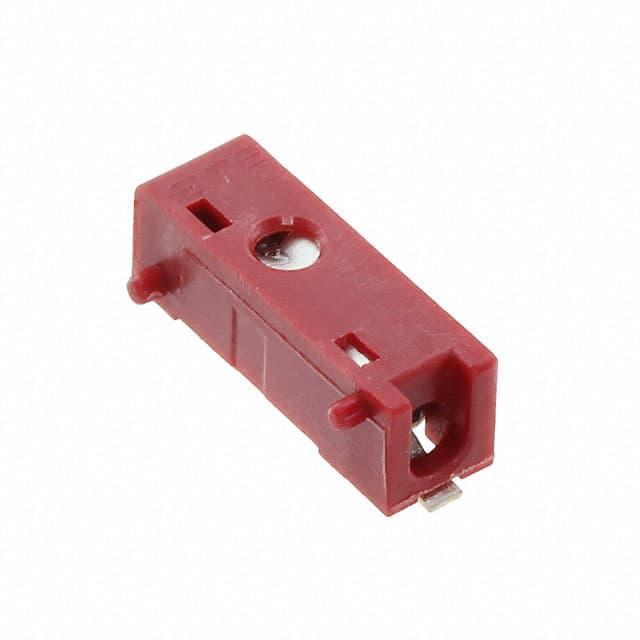

3-2834006-1

产品分类: 固态照明连接器
厂牌: TE CONNECTIVITY
产品描述: BUCHANAN WireMate 插入式连接器系列是一款用于线对板连接的 4.0 mm 间距模块式连接器。插入式性能有助于轻松快速地安装,其模块化设计可实现灵活的解决方案。
供应商型号: N-3-2834006-1
供应商: 云汉优选
标准整包数: 1000

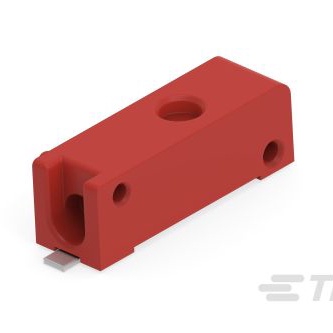

TE CONNECTIVITY 固态照明连接器 3-2834006-1

3-2834006-1概述

    Buchanan WireMate Connectors: Comprehensive Overview

    1. 产品简介


    Buchanan WireMate连接器是TE Connectivity (TE)推出的低轮廓PCB连接器,适用于LED照明应用,并能适应多种设计需求。其具有高达6个位置的接线配置,可提供可释放式插针接口。这种模块化设计使设计更灵活,颜色配置也便于识别。
    主要应用领域:
    - 室内照明
    - 空调控制
    - 室外照明
    - 恒温器
    - 出入口控制

    2. 技术参数


    非可释放式:
    - 电流额定值:6-16A
    - 电压额定值:300 VAC
    可释放式:
    - 插针系列10-11:
    - 电流额定值:6A(18AWG)
    - 5A(20 AWG和22 AWG)
    - 电压额定值:400 VAC
    - 插针系列8-9:
    - 电流额定值:最大6A
    - 电压额定值:最大600 VAC
    - 插针系列4-5(超薄型):
    - 电流额定值:最大10A
    - 电压额定值:最大300 VAC
    - 插针系列14-15(垂直型):
    - 电流额定值:2-12个位置:3.5mm时8A @ 300 VAC;5.0mm时2-9个位置15A @ 300 VAC;5.0mm时10-12个位置10A @ 300 VAC
    - 模块化无螺钉型:
    - 电流额定值:6-10A
    - 电压额定值:300 VAC

    3. 产品特点和优势


    - 紧凑设计: 高密度和紧凑的设计,使得该系列产品适用于通信系统、照明系统和安全系统等领域。
    - 灵活配置: 多样的接线方式和颜色配置,便于识别和组装。
    - 可靠性高: 超强的接触力保证了长期稳定的工作,适合各种环境。
    - 适用范围广: 支持多种电线规格和尺寸,满足不同应用场景的需求。

    4. 应用案例和使用建议


    典型应用案例:
    - 线性或圆形LED灯模块
    - 仪表和控制终端块连接
    - 应用和建筑设备中的电源到接触板连接
    - 门禁控制系统
    - 小型家电
    - 恒温器
    - 数字标牌
    使用建议:
    - 建议在安装前确认导线规格和焊接温度要求。
    - 在更换导线时,可以使用小工具按下释放机制以移除导线。
    - 确保安装过程中接触良好,以避免电路故障。

    5. 兼容性和支持


    - 该系列产品与其他电子元器件兼容性强,能够方便地应用于不同类型的设备。
    - TE提供全面的技术支持和售后服务,确保用户能够顺利进行安装和维护。

    6. 常见问题与解决方案


    - 问题:导线插入困难
    - 解决方法:确保导线正确插入并压紧,检查是否有异物阻碍。
    - 问题:导线不易拔出
    - 解决方法:使用小工具轻轻按压释放机制,再尝试拔出导线。
    - 问题:连接器接触不良
    - 解决方法:重新焊接或调整接触面,确保紧密连接。

    7. 总结和推荐


    综上所述,Buchanan WireMate连接器在设计和应用方面表现出色,不仅具备高可靠性、高密度和多用途的特点,还提供了易于识别的颜色配置。这些优势使其成为LED照明、智能家居、安全系统等领域的理想选择。对于需要高性能、紧凑设计的项目,我们强烈推荐使用此系列连接器。

3-2834006-1参数

参数
长*宽*高 12.7mm(长度)*13.39mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3-2834006-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-2834006-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 固态照明连接器 TE CONNECTIVITY 3-2834006-1 3-2834006-1数据手册

3-2834006-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1685 ¥ 1.4326
2000+ $ 0.1607 ¥ 1.3658
4000+ $ 0.1561 ¥ 1.3265
7000+ $ 0.153 ¥ 1.3005
10000+ $ 0.151 ¥ 1.2832
库存: 20000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 1432.6
