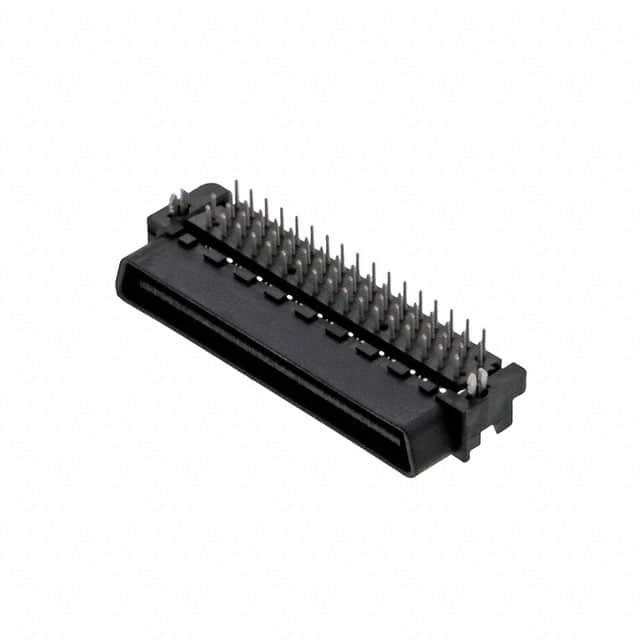

3-5179275-8

厂牌: TE CONNECTIVITY
产品描述: Plug 焊盘 2 68pin 510nm 金 中心安装,通孔安装
供应商型号: A136036-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY D-Sub/D形连接器 - 并口 3-5179275-8

3-5179275-8概述

    CHAMP .050 Series I Blindmate Plug and Receptacle SCA–2: A Comprehensive Overview

    1. 产品简介


    CHAMP .050 Series I Blindmate插头和插座是专为印刷电路板(PC板)应用设计的产品。该系列提供20、40和80个接触点的版本,接触点可选通过孔连接或弹簧针连接,间距为1.27毫米。插头有垂直安装和跨接安装两种形式,而插座则有直角、垂直安装、压入式垂直安装、加高垂直安装和高插拔力垂直安装等多种形式。这些连接器完全兼容CHAMP .050 Series I SCA–1板对板连接器。

    2. 技术参数


    以下是CHAMP .050 Series I Blindmate插头和插座的主要技术参数和技术规格:
    - 接触点位置数量:20、40、80
    - 接触点类型:通过孔连接或弹簧针连接
    - 接触点间距:1.27毫米
    - PC板厚度范围:1.32毫米(最大)
    - 焊接温度:260°C [500°F]
    - 焊接时间:5秒
    - 最大变形:0.03毫米
    - 接触电阻:≤10毫欧
    - 工作环境:存储温度-20°C至+70°C;工作温度-40°C至+85°C

    3. 产品特点和优势


    - 易于安装:可以通过手装或自动化工具安装,且插头和插座均带有稳定锁扣,确保在PC板上的稳定性。
    - 抗腐蚀性强:接触点采用优质材料,具有良好的抗化学腐蚀性能。
    - 极化功能:通过特殊的设计,防止意外倒置连接。
    - 高可靠性:经过严格的测试和认证,符合行业标准。

    4. 应用案例和使用建议


    - 典型应用:适用于服务器、网络设备、医疗设备等需要高密度连接的应用场景。
    - 使用建议:
    - 选择合适的PC板材料:推荐使用玻璃环氧(FR-4,G-10)材料,以确保连接器的长期稳定性和可靠性。
    - 保持良好的清洁度:确保在焊接和安装过程中避免任何污染。
    - 遵循正确的安装步骤:如通过手装或自动化工具安装时,确保准确对齐接触点,避免损坏接触针。

    5. 兼容性和支持


    - 兼容性:完全兼容CHAMP .050 Series I SCA–1板对板连接器,可以灵活应用于多种电路设计。
    - 技术支持:提供全面的技术支持服务,包括安装指导、焊接工艺说明等。可通过客户服务热线获取进一步帮助。

    6. 常见问题与解决方案


    - 问题1:插头和插座如何正确安装?
    - 解决方案:严格按照产品手册中的步骤进行安装,确保接触点与PC板上的对应孔位精确对齐。
    - 问题2:如何解决焊点不均匀的问题?
    - 解决方案:调整焊接温度和时间,确保焊料均匀分布。必要时可联系技术支持获得更详细的指导。
    - 问题3:如何更换损坏的插头和插座?
    - 解决方案:根据手册中的维修指南,先用标准去锡方法拆除已焊接触点,然后安装新的插头和插座。

    7. 总结和推荐


    综上所述,CHAMP .050 Series I Blindmate插头和插座是一款设计精良、性能卓越的产品,特别适合于高密度连接和恶劣工作环境下的应用。它不仅具备出色的稳定性和可靠性,而且易于安装和维护。我们强烈推荐此产品给那些寻求高性能、高可靠性的连接解决方案的用户。

3-5179275-8参数

参数
触头镀层
针脚数 68pin
触头镀层厚度 510nm
类型 Plug
端接 焊盘
排数 2
安装方式 中心安装,通孔安装
零件状态 在售
包装方式 散装

3-5179275-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-5179275-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub/D形连接器 - 并口 TE CONNECTIVITY 3-5179275-8 3-5179275-8数据手册

3-5179275-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.8664 ¥ 99.3069
10+ $ 10.0849 ¥ 84.3978
25+ $ 9.4532 ¥ 79.1113
80+ $ 8.9944 ¥ 75.2722
库存: 777
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 99.3
