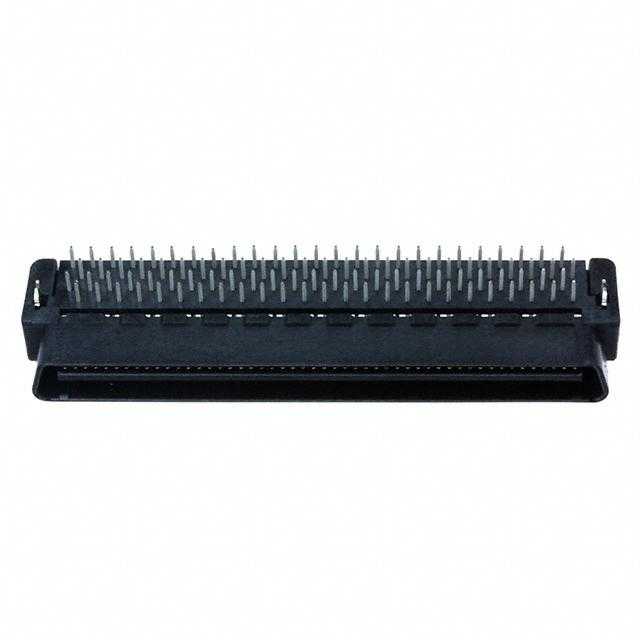

1734359-2

厂牌: TE CONNECTIVITY
产品描述: Plug 焊盘 2 100pin 金 中心安装,通孔安装 73.43mm(长度)*17.61mm(高度)
供应商型号: Q-1734359-2
供应商: 期货订购
标准整包数: 336
TE CONNECTIVITY D-Sub/D形连接器 - 并口 1734359-2

1734359-2概述

    CHAMP .050 Series I Blindmate Plug and Receptacle: Comprehensive Technical Overview

    1. 产品简介


    CHAMP .050系列I盲配插头和插座(SCA-2)是由TE Connectivity公司开发的产品,适用于印刷电路板应用。这些插头和插座提供20、40和80个位置选择,并包含中心线间距为1.27mm的通孔接触或合规引脚接触。插头提供垂直和跨接安装,而插座则提供直角、垂直、压配合垂直、延长高度压配合垂直和延长高度垂直安装方式。这些连接器完全兼容CHAMP .050系列I SCA-1板对板连接器。

    2. 技术参数


    - 位置数
    - 插头:跨接安装(20、40、80)
    - 插座:垂直安装(20、40、80)、延长高度垂直安装(40、80)、直角安装(20、80)、压配合垂直安装(20、40、80)、延长高度压配合垂直安装(40、80)

    - 印刷电路板材料和厚度
    - 材料:玻璃环氧树脂(FR-4, G-10)
    - 厚度范围:详见图3

    - 焊接要求
    - 焊料推荐使用SN60或SN62焊料,焊接温度和时间见图8
    - 推荐使用温和活性、松香基的助焊剂(参见图9)
    - 安装
    - 手动安装时,确保第一个接触针与电路板上的相应孔对齐
    - 机器人安装精度需达到0.25mm
    - 检测
    - 所有焊接点必须符合Workmanship Specification 101-21标准
    - 插头或插座必须安装正确且无损坏

    3. 产品特点和优势


    - 兼容性强:兼容CHAMP .050系列I SCA-1板对板连接器
    - 稳定可靠:板锁设计提供额外稳定性,避免变形和污染
    - 安装便捷:适用于手动和自动安装工具
    - 维修简单:如有损坏,可以更换新的插头或插座,易于维护

    4. 应用案例和使用建议


    - 应用案例:
    - 印刷电路板(PCB)连接:适用于需要高密度连接的电子设备,如通信设备、服务器等
    - 机械自动化设备:适用于机器人和自动化设备的信号传输
    - 使用建议:
    - 确保电路板厚度和焊接条件符合要求,避免过高的焊接温度导致材料损坏
    - 使用合适的助焊剂和清洁溶剂,以确保良好的电气性能和可靠的机械连接
    - 安装过程中要轻拿轻放,防止插头或插座的变形和损坏

    5. 兼容性和支持


    - 兼容性:与CHAMP .050系列I SCA-1板对板连接器兼容
    - 支持服务:
    - 产品和工具信息可通过联系客户服务获得
    - 工具装配中心提供技术援助

    6. 常见问题与解决方案


    - Q: 如何处理过高的焊接温度?
    - A: 使用推荐的焊接温度范围(见图8),避免材料降解
    - Q: 如何清洁焊接后残留物?
    - A: 参考供应商推荐的清洗溶剂(见图10),确保安全环保
    - Q: 插头或插座如何安装?
    - A: 确保准确对齐接触针,遵循制造商提供的装配说明

    7. 总结和推荐


    - 综合评估:
    - CHAMP .050系列I Blindmate插头和插座具有高度兼容性、稳定的安装和可靠的电气性能,是高性能电子设备的理想选择
    - 产品具备详细的装配和使用指南,便于快速部署和维护
    - 推荐:
    - 强烈推荐用于需要高可靠性、高密度连接的应用场景,如通信设备、服务器和自动化设备等
    通过细致的技术参数和详细的应用指导,CHAMP .050系列I Blindmate插头和插座不仅展示了其在复杂电子系统中的卓越性能,同时也提供了可靠的长期支持和服务。

1734359-2参数

参数
端接 焊盘
排数 2
触头镀层
针脚数 100pin
触头镀层厚度 -
类型 Plug
长*宽*高 73.43mm(长度)*17.61mm(高度)
安装方式 中心安装,通孔安装
零件状态 在售
包装方式 散装

1734359-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1734359-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub/D形连接器 - 并口 TE CONNECTIVITY 1734359-2 1734359-2数据手册

1734359-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
